Mercedes-Benz Quickfix Montageanleitung Seite 14

Carga
4
Determine la carga máxima del modo siguiente
(ejemplo):
Carga máx. autorizada sobre el
techo (1):
menos el peso propio de los soportes
básicos (2):
menos el peso propio del
portaequipajes (3, 4):
Carga máxima:

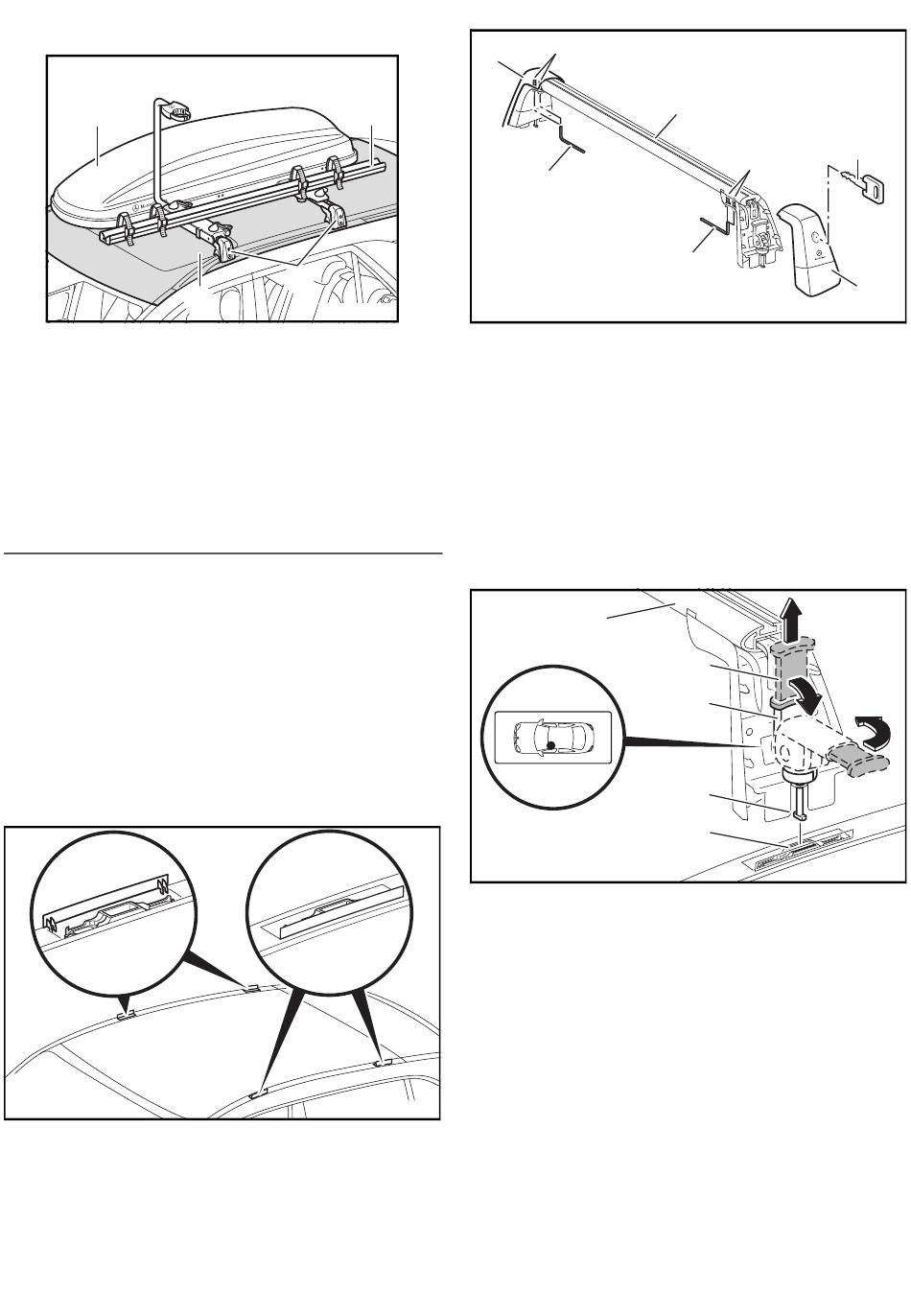

Montaje
El montaje/desmontaje se representa en el soporte
básico delantero. El montaje/desmontaje del
soporte básico trasero se ha de realizar de la misma
manera.
Realice el montaje/desmontaje con la ayuda de otra
persona.
1. Abra por completo las cubiertas.
2
1
M+P-03F-7975
6
3
4
2. Desenclave las caperuzas coberteras (6) con la
llave (3) y retírelas del soporte básico (1).
3. Afloje los tornillos (9) con la herramienta (4) un
75,0 kg
cuarto de vuelta.
Indicación
5,5 kg
Los tornillos (9) se aflojan para adaptar con exactitud
los soportes básicos a la anchura del techo del
19,0 kg
vehículo. Este ajuste debe llevarse a cabo
únicamente en el primer montaje.
50,5 kg
4. Tire hacia arriba de la palanca roja (10) a ambos
lados del soporte básico (1). Baje la fijación
rápida (11) y gírela hacia la derecha.
5. Coloque el soporte básico (1) sobre el techo del
vehículo como se muestra en el lugar de montaje
delantero izquierdo (7), de modo que los pies (12)
encajen en los puntos de fijación (13).
M+P-03F-8018
- 11 -
9
1
4
1
10
7
11
12
13
3
9
6
M+P-03F-8019
M+P-03F-8020
