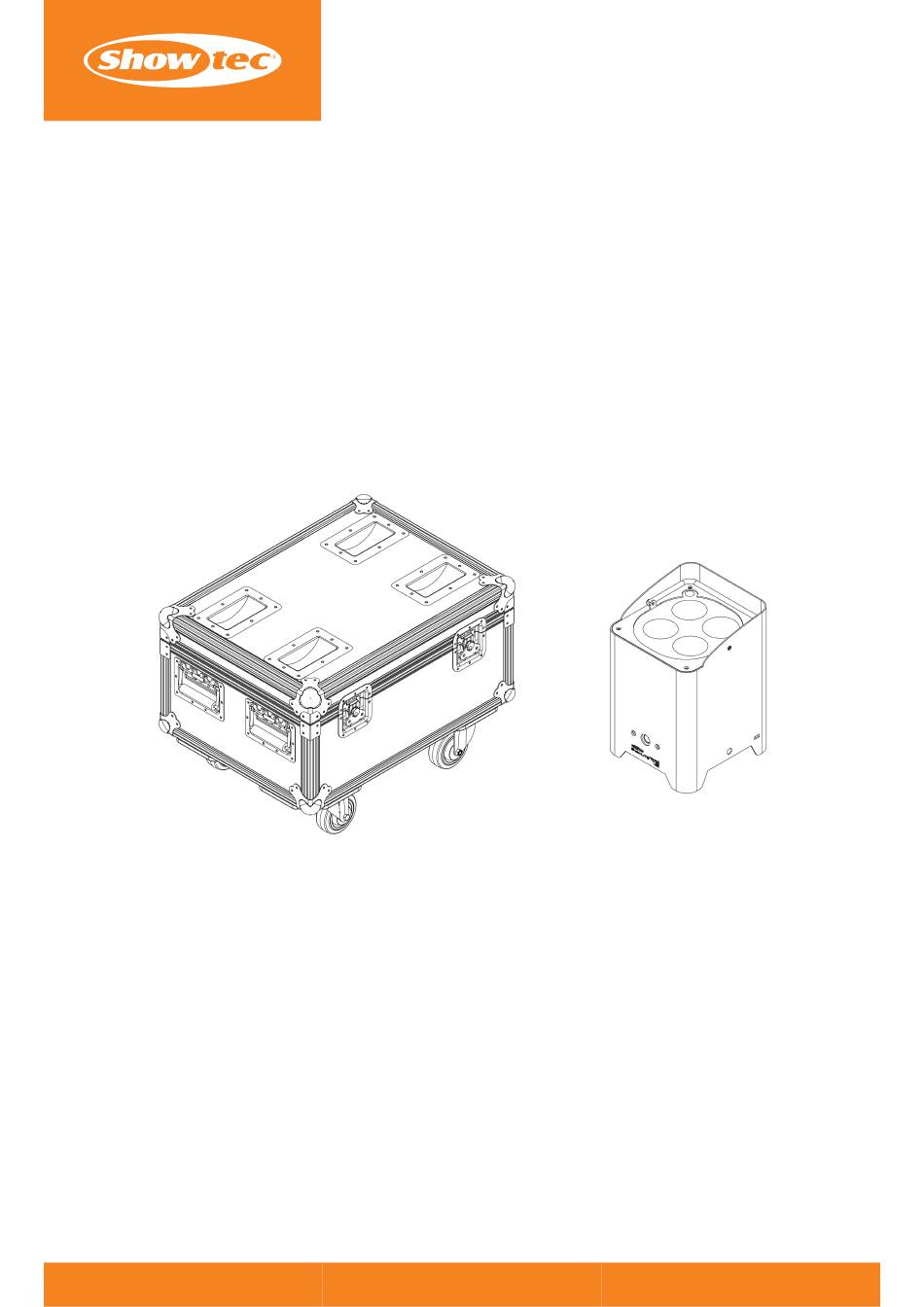

- Seite 1 BEDIENUNGSANLEITUNG DEUTSCH V1.0 EventLITE 4/10 Q6 SET Produktcode: 44068 Inkl. Ladegerätkoffer...
- Seite 2 EventLITE 4/10 Q6 SET Vorwort Vielen Dank, dass Sie dieses Showtec Produkt gekauft haben. Der Zweck dieser Bedienungsanleitung ist es, Anweisungen für den korrekten und sicheren Gebrauch dieses Produkts zu geben. Bewahren Sie das Benutzerhandbuch zum Nachlesen auf, da es ein wesentlicher Bestandteil des Produkts ist.
- Seite 3 EventLITE 4/10 Q6 SET Inhaltsverzeichnis 1. Einführung ............................1.1.
- Seite 4 EventLITE 4/10 Q6 SET 6.7.2. Manuell ..........................6.7.3.
- Seite 5 EventLITE 4/10 Q6 SET Einführung 1.1. Vor der Verwendung des Produkts Wichtig Lesen und befolgen Sie die Anweisungen in dieser Bedienungsanleitung, bevor Sie das Produkt installieren, betreiben oder warten. Der Hersteller übernimmt keine Haftung für Schäden, die durch die Nichtbeachtung dieser Anleitung entstehen.
- Seite 6 EventLITE 4/10 Q6 SET • • Hinweise: Hinweis: (in fett gedruckter Schrift) wird von einer nützlichen Information oder einem Tipp gefolgt 1.5. Symbole und Signalwörter Sicherheitshinweise und Warnungen sind in der gesamten Bedienungsanleitung durch Sicherheitszeichen gekennzeichnet. Befolgen Sie immer die Anweisungen in dieser Bedienungsanleitung. Weist auf eine unmittelbare Gefahrensituation hin, die, wenn sie nicht vermieden wird, GEFAHR zum Tod oder zu schweren Verletzungen führen kann.
- Seite 7 EventLITE 4/10 Q6 SET Sicherheit Wichtig Lesen und befolgen Sie die Anweisungen in dieser Bedienungsanleitung, bevor Sie das Produkt installieren, betreiben oder warten. Der Hersteller übernimmt keine Haftung für Schäden, die durch die Nichtbeachtung dieser Anleitung entstehen. 2.1. Warnungen und Sicherheitshinweise GEFAHR Gefahr für Kinder Nur für Erwachsene geeignet.
- Seite 8 EventLITE 4/10 Q6 SET GEFAHR Explosionsgefahr durch falsche Handhabung Dieses Gerät enthält einen eingebauten wiederaufladbare lithium-ion Batterie. Die Batterie ist nicht austauschbar. Die Batterie kann explodieren oder Verbrennungen verursachen, wenn sie zerdrückt, zerlegt oder einem Feuer oder hohen Temperaturen ausgesetzt wird. •...
- Seite 9 EventLITE 4/10 Q6 SET • • Dieses Gerät ist nicht für Haushalte und für die allgemeine Beleuchtung geeignet. • • Dieses Gerät ist nicht für den Dauerbetrieb ausgelegt. • • Dieses Gerät enthält keine vom Benutzer zu wartenden Teile. Unerlaubte Änderungen am Gerät führen zum Erlöschen der Garantie.
- Seite 10 EventLITE 4/10 Q6 SET Beschreibung des Geräts Der Showtec EventLITE 4/10 Q6 SET enthält 6 EventLITE 4/10 Q6 Geräte und eine IR-Fernbedienung in einem Flightcase (Ladegerätkoffer). Die Showtec EventLITE 4/10 Q6-Geräte können im Ladegerätkoffer mit dem vorverkabelten, integrierten Ladegerät aufgeladen werden.
- Seite 11 EventLITE 4/10 Q6 SET 3.1.2. Ansicht von unten Abbildung 3 Verriegelung Drucktastenschalter (EIN/AUS) Bedienfeld: OLED-Display und Berührungstasten Drahtlose LED-Anzeige Erdung/Erde-Anschluss 3-poliger DMX-Signalanschluss IN 3-poliger DMX-Signalanschluss OUT IEC-Netzanschluss IN, 100-240 V AC, 50/60 Hz, mit selbstschließender Abdeckung Halterung 3.1.3. Abmessungen Abbildung 4 Produktcode: 44068...
- Seite 12 EventLITE 4/10 Q6 SET 3.2. Ladegerätkoffer für 6 x EventLITE 4/10 Q6 3.2.1. Vorderansicht Abbildung 5 4 x Aussparungen zum Stapeln 2 x Schmetterlingsverriegelung 4 x Lenkrollen 4 x Tragegriffe 3.2.2. Seitenansicht Abbildung 6 Sicherung F10AL/250 V Verbindung Erde/Erde Power Pro Anschluss OUT (Grau) Power Pro Anschluss IN (Blau) Produktcode: 44068...
- Seite 13 EventLITE 4/10 Q6 SET 3.2.3. Innenansicht Abbildung 7 Sicherheitsschalter 6 x festes Netzkabel (0,2 m) mit IEC C13 Stecker 6 x Fächer Betriebsanzeige 3.2.4. Abmessungen Abbildung 8 Produktcode: 44068...
- Seite 14 EventLITE 4/10 Q6 SET 3.3. Beschreibung des Produkts Modell: EventLITE 4/10 Q6 SET Quelle: Art der Lichtquelle LED Menge der Lichtquelle 4 Leistung der Lichtquelle 40 W LED-Farbtyp RGBWAUV Aktualisierungsrate 25000 Hz Lichtstrom (insgesamt) 1050 lm Optisch: Abstrahlwinkel (kreisförmig) 15 ° Drahtlose Spezifikationen: Trägerfrequenz 2,4 GHz...
- Seite 15 EventLITE 4/10 Q6 SET Thermische Spezifikationen: Maximale Umgebungstemperatur 40 °C Enthaltene Artikel: Enthaltene Kabel Power Pro-Kabel 3.4. Optionales Zubehör Das folgende optionale Zubehör ist für dieses Produkt erhältlich: • • 44062 IR-Fernbedienung für EventLITE 4/10 Q6 • • 44065 Chromabdeckung für EventLITE 4/10 Q6 •...
- Seite 16 EventLITE 4/10 Q6 SET Installation 4.1. Sicherheitshinweise für die Installation WARNUNG Eine falsche Installation kann zu schweren Verletzungen und Sachschäden führen. Wenn Traversensysteme verwendet werden, darf die Installation nur von unterwiesenen oder fachkundigen Personen durchgeführt werden. Befolgen Sie alle geltenden europäischen, nationalen und lokalen Sicherheitsvorschriften für das Aufrüsten und für Traversen.
- Seite 17 EventLITE 4/10 Q6 SET 4.4. Montagemöglichkeiten für EventLITE 4/10 Q6 Das Gerät kann auf einer ebenen Fläche aufgestellt oder in beliebiger Ausrichtung an einer Traverse oder einer anderen Aufrüstungsstruktur befestigt werden. Vergewissern Sie sich, dass alle Lasten innerhalb der vorgegebenen Grenzen der tragenden Struktur liegen. ACHTUNG Schränken Sie den Zugang unter dem Arbeitsbereich während der Installation ein.
- Seite 18 EventLITE 4/10 Q6 SET 4.5. Aufladen des Akkus des EventLITE 4/10 Q6 GEFAHR Explosionsgefahr durch falsche Handhabung Dieses Gerät enthält einen eingebauten wiederaufladbare lithium-ion Batterie. Die Batterie ist nicht austauschbar. Die Batterie kann explodieren oder Verbrennungen verursachen, wenn sie zerdrückt, zerlegt oder einem Feuer oder hohen Temperaturen ausgesetzt wird.
- Seite 19 EventLITE 4/10 Q6 SET 05) Verbinden Sie den Ladegerätkoffer mit dem mitgelieferten Schuko zu Power Pro Kabel mit dem Stromnetz. Die Batterie-LED-Anzeige (04) und die Netzanzeige (29) leuchten rot. Wenn der Ladevorgang abgeschlossen ist, leuchtet die Batterie-LED-Anzeige (04) grün. Abbildung 11 4.5.2.
- Seite 20 EventLITE 4/10 Q6 SET 4.6. Anschluss an die Stromversorgung GEFAHR Stromschlag durch Kurzschluss Das Gerät kann mit Wechselstrom bei 100-240 V und 50/60 Hz betrieben werden. Versorgen Sie das Gerät nicht mit einer anderen Spannung oder Frequenz. Dieses Gerät fällt unter die IEC-Schutzklasse I. Vergewissern Sie sich, dass das Gerät elektrisch mit dem Boden (Erde) verbunden ist.
- Seite 21 EventLITE 4/10 Q6 SET Einrichtung 5.1. Eigenständige Einrichtung Wenn das EventLITE 4/10 Q6 nicht an eine Steuerung oder an andere Geräte angeschlossen ist, funktioniert es als eigenständiges Gerät. Es kann manuell über das Bedienfeld oder mit einer IR-Fernbedienung bedient werden. Weitere Informationen finden Sie unter Steuerungsmodi.
- Seite 22 EventLITE 4/10 Q6 SET 5.2.2. DMX-Kabel Für eine zuverlässige DMX-Verbindung müssen geschirmte Twisted-Pair-Kabel mit 3-polig XLR-Steckern verwendet werden. Sie können DMX-Kabel direkt bei Ihrem Highlite International-Händler kaufen oder Ihre eigenen Kabel fertigen. Wenn Sie XLR-Audiokabel für die DMX-Datenübertragung verwenden, kann dies zu einer Signalverschlechterung und einem unzuverlässigen Betrieb des DMX-Netzwerks führen.
- Seite 23 EventLITE 4/10 Q6 SET 5.2.4. DMX-Verknüpfung Um mehrere Geräte über eine DMX-Datenverbindung zu verknüpfen, befolgen Sie die folgenden Schritte: 01) Benutzen Sie ein 3-polig DMX-Kabel, um den DMX OUT-Anschluss der Licht-Steuereinheit mit dem DMX IN- Anschluss des ersten Geräts zu verbinden. 02) Verbinden Sie den DMX OUT-Anschluss des ersten Geräts mit dem DMX IN-Anschluss des zweiten Geräts mit einem 3-polig DMX-Kabel.
- Seite 24 EventLITE 4/10 Q6 SET 5.3.1. Drahtlose Master/Slave-Einrichtung Um mehrere Geräte in einer drahtlosen Master/Slave-Konfiguration zu verbinden, folgen Sie den nachstehenden Schritten: 01) Legen Sie eines der Geräte im Setup als Master-Gerät fest (siehe 6.7.6. Slave auf Seite 31). 02) Legen Sie die übrigen Geräte als Slave-Geräte fest (siehe 6.7.6.
- Seite 25 EventLITE 4/10 Q6 SET 5.3.2. Einrichtung mit einem Controller Um mehrere Geräte mit einem LED-Controller mit drahtlosem DMX zu koppeln, folgen Sie den nachstehenden Schritten: 01) Legen Sie alle Geräte im Setup als Slave-Geräte fest (siehe 6.7.6. Slave auf Seite 31). 02) Konfigurieren Sie alle Geräte für den Empfang von drahtlosem DMX (siehe 6.7.1.2.
- Seite 26 EventLITE 4/10 Q6 SET Betrieb 6.1. Sicherheitshinweise für den Betrieb Achtung Dieses Gerät darf nur für den Zweck verwendet werden, für den es bestimmt ist. Dieses Gerät ist für den professionellen Gebrauch als ein Ladegerät-Set mit RGBWAUV-Spots bestimmt. Sie kann als nur für den Innenbereich installiert werden.
- Seite 27 6.5. Inbetriebnahme Beim Start zeigt das Display einen Splash-Screen mit dem Showtec Logo, gefolgt von dem Startbildschirm: Der Startbildschirm liefert Informationen über den gewählten DMX-Kanalmodus, die DMX-Startadresse des Geräts, den Ladezustand der Batterie und die Temperatur der LEDs. Während des Ladevorgangs zeigt das Display das Batterieladesymbol an.
- Seite 28 EventLITE 4/10 Q6 SET 6.6. Menü-Übersicht Stufe 1 Stufe 2 Stufe 3 Adresse 000-512 Channel DMX (siehe 6.7.1. DMX auf Seite 28) Koppeln Signal Deaktivieren WDMX freischalten 000-255 Grün 000-255 Blau 000-255 Manuell (siehe 6.7.2. Manuell auf Seite 29) Weiß 000-255 Bernstein 000-255...
- Seite 29 EventLITE 4/10 Q6 SET Stufe 1 Stufe 2 Stufe 3 Programm Sperre Auf Werkseinstellungen zurücksetzen Nein Firmware-Version Temperatur Informationen (siehe 6.7.9. Informationen auf Seite 32) Luftfeuchtigkeit bei Betrieb Runmode 6.7. Hauptmenü-Optionen Das Hauptmenü bietet die folgenden 9 Optionen: Einstellungen Manuell Informationen...
- Seite 30 EventLITE 4/10 Q6 SET 6.7.1.1. Signal In diesem Untermenü können Sie Geräte in einer drahtlosen Master/Slave-Einrichtung koppeln und die Kopplung aufheben. Um mehrere Geräte in einer drahtlosen Master/Slave-Konfiguration zu koppeln: 01) Öffnen Sie dieses Untermenü auf dem Master-Gerät. Auf dem Display erscheint Koppeln. 02) Drücken Sie die EINGABE-Taste, um das Master-Gerät mit den Slave-Geräten im Setup zu koppeln.
- Seite 31 EventLITE 4/10 Q6 SET 02) Drücken Sie die EINGABE-Taste, um das Untermenü zu öffnen. 03) Drücken Sie die AUF/AB-Tasten, um die Intensität der LEDs einzustellen. Der Einstellbereich ist 0-255, von niedriger bis hoher Intensität. 04) Wiederholen Sie die Schritte 1-3, um die Werte für die restlichen LEDs anzupassen und eine beliebige Farbe zu erzeugen.
- Seite 32 EventLITE 4/10 Q6 SET 6.7.6. Slave In diesem Menü können Sie das Gerät als Slave-Gerät in einer Master/Slave-Konfiguration einstellen. Drücken Sie die AUF/AB-Tasten, um Ja (um das Gerät als Slave-Gerät einzustellen) oder Nein (um zum vorherigen Bildschirm zurückzukehren) zu wählen. Hinweis: Stellen Sie bei einer Master/Slave-Einrichtung sicher, dass nur ein Gerät auf Nein (Master-Gerät) und die übrigen Geräte auf Ja (Slave-Geräte) eingestellt sind.
- Seite 33 EventLITE 4/10 Q6 SET 6.7.8.1. DMX-Ausfall In diesem Untermenü können Sie das Verhalten des Geräts im Falle eines DMX-Ausfalls einstellen. Drücken Sie die AUF/AB-Tasten, um eine der 4 Optionen auszuwählen: • • Aus: Das Gerät schaltet die Ausgabe ab • •...
- Seite 34 EventLITE 4/10 Q6 SET 6.8. Fernsteuerung Das Gerät kann mit der mitgelieferten IR-Fernbedienung bedient werden. GEFAHR Verschlucken Sie die Batterie nicht, Verätzungsgefahr. Die Fernbedienung enthält eine Knopfzellenbatterie. Wenn die Knopfzellenbatterie verschluckt wird, kann sie innerhalb von nur 2 Stunden schwere innere Verbrennungen verursachen, die zum Tod führen können. 6.8.1.
- Seite 35 EventLITE 4/10 Q6 SET 6.8.2. Funktionen der Tasten auf der Fernbedienung Taste Beschreibung Funktion Einstellung der Geschwindigkeit Geschwindigkeit der integrierten Programme Legt das Gerät als Master Master/Slave oder Slave fest Verblassen Farbfluss Stellt die DMX-Startadresse Adresse ein und wählt den DMX- Kanalmodus Voll Volle Lichtleistung...
- Seite 36 EventLITE 4/10 Q6 SET DMX-Kanäle 6 K 8 K 11 K Funktion Wert Einstellung Dimmen 000-255 Von niedriger bis hoher Intensität (0-100 %) 000-010 Keine Funktion Stroboskop 011-255 Von niedriger bis hoher Frequenz 000-255 Von niedriger bis hoher Intensität (0-100 %) Grün 000-255 Von niedriger bis hoher Intensität (0-100 %) 000-255 Von niedriger bis hoher Intensität (0-100 %)
- Seite 37 EventLITE 4/10 Q6 SET Fehlersuche Diese Anleitung zur Fehlerbehebung enthält Lösungen für Probleme, die von einem Laien umgesetzt werden können. Das Gerät enthält keine vom Benutzer zu wartenden Teile. Unerlaubte Änderungen am Gerät führen zum Erlöschen der Garantie. Solche Änderungen können zu Verletzungen und Sachschäden führen.
- Seite 38 EventLITE 4/10 Q6 SET 7.2. Ladegerätkoffer Problem Wahrscheinliche Lösung Ursache(n) Das Gerät wird nicht mit • • Vergewissern Sie sich, dass das Netzteil Strom versorgt eingesteckt ist und/oder das richtige Netzteil ist Das Gerät funktioniert • • Ersetzen Sie die Sicherung (siehe 8.2.1.
- Seite 39 EventLITE 4/10 Q6 SET Wartung 8.1. Vorbeugende Wartung Achtung Überprüfen Sie das Gerät vor jedem Gebrauch visuell auf eventuelle Mängel. Stellen Sie sicher, dass: • • Alle Schrauben, die für die Installation des Geräts oder von Geräteteilen verwendet werden, sind fest angezogen und nicht korrodiert.
- Seite 40 EventLITE 4/10 Q6 SET 8.2. Korrigierende Wartungsmaßnahmen Das Gerät enthält keine vom Benutzer zu wartenden Teile. Öffnen Sie das Gerät nicht und verändern Sie es nicht. Übertragen Sie Reparatur- und Wartungsarbeiten an unterwiesene oder qualifizierte Personen. Wenden Sie sich für weitere Informationen an Ihren Highlite International-Händler. 8.2.1.
- Seite 41 EventLITE 4/10 Q6 SET Abbau, Transport und Lagerung 9.1. Anleitung zum Abbau WARNUNG Ein unsachgemäßer Abbau kann zu schweren Verletzungen und Sachschäden führen. • • Beachten Sie beim Abbau und bei der Demontage des Geräts immer die nationalen und standortspezifischen Vorschriften. •...
- Seite 42 EventLITE 4/10 Q6 SET Hiermit erklärt Highlite International, dass das Gerät EventLITE 4/10 Q6 SET, Produktcode 44068, mit der Richtlinie 2014/53/EU (RED - Radio Equipment Directive) konform ist. Den vollständigen Text der EU-Konformitätserklärung finden Sie auf der jeweiligen Produktseite auf der Website von Highlite International (www.highlite.com).
- Seite 43 EventLITE 4/10 Q6 SET Produktcode: 44068...
- Seite 44 Showtec ist eine Marke von Highlite International B.V.
