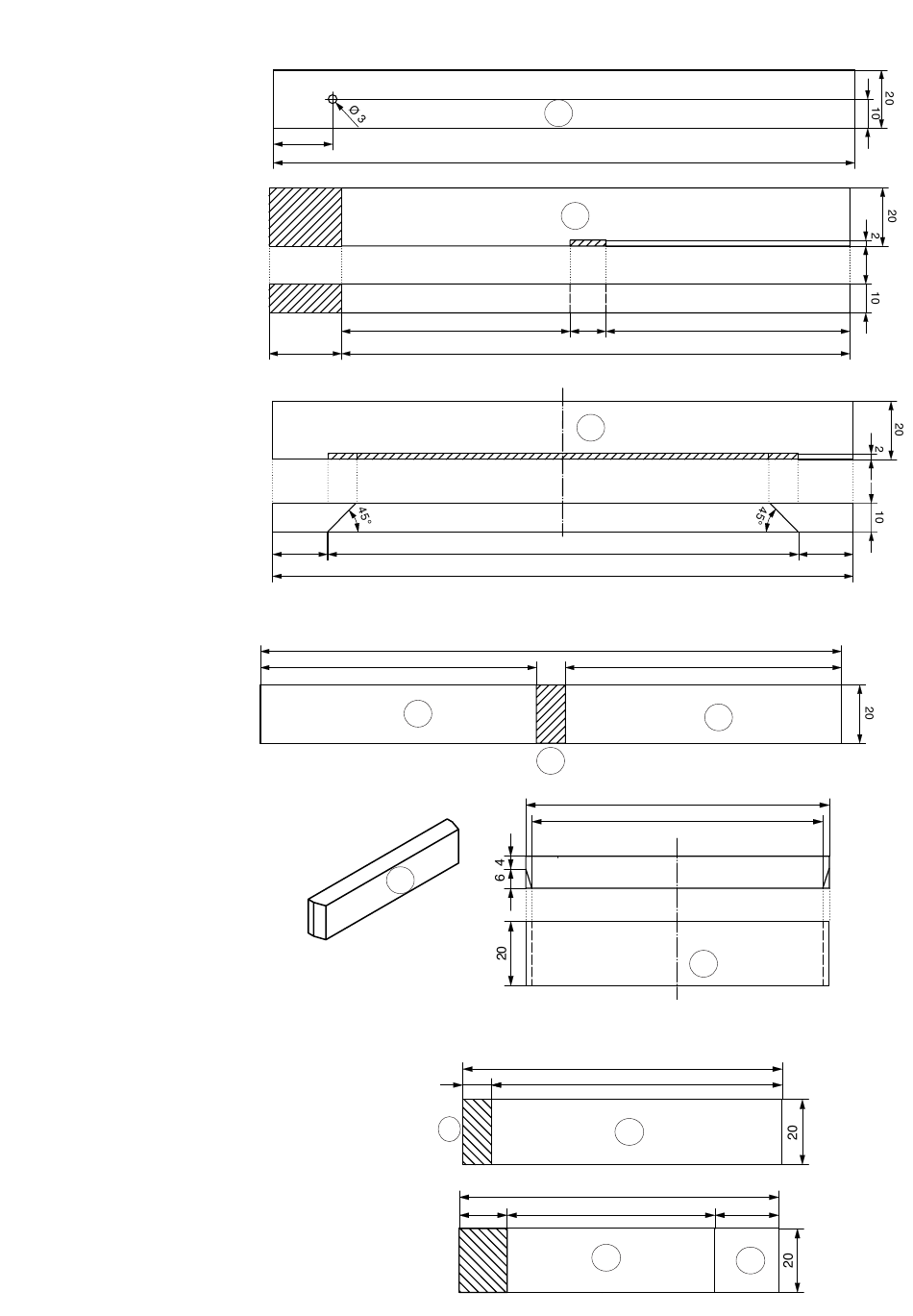

1. Die Enden der 4 Holzleisten
(2) mit Schleifpapier glätten.
In eine Leiste (2a) wie abge-
bildet nach Bemaßung eine
ø3 mm Bohrung durchboh-
ren.
Eine Leiste (2) um 25mm
kürzen und die Sägekante
säubern. Anschließend nach
Bemaßung an der Unterkan-
te eine 12 mm Aussparung
2mm tief einsägen. Die
Aussparung mit einer Feile
herausarbeiten.
Eine Leiste (2) auf die
schmale Kante aufstellen
und wie abgebildet die bei-
den 45° Winkel aufzeichnen.
Die 45° mind. ca. 2mm tief
einsägen und die trapezför-
mige Aussparung mit einer
20
Feile herausarbeiten.
Hinweis: Maße einhalten!
2. Von der übrigen Holzleiste (2)
zwei Stücke mit einer Länge
von 95mm ablängen und die
Sägekanten säubern.
3. Eine Holzleiste 95mm (2d) wie in
der Abbildung gezeigt mit der
Laubsäge oder mit der Werkstatt-
feile abschrägen.
4. Vom Moosgummi (4) zwei Streifen
100x20mm abschneiden. Von einem Streifen
ein Stück mit 91mm Länge abschneiden und
die abgebildete 3mm Bohrung durchbohren.
Vom zweiten Streifen ein 20mm sowie ein
65mm langes Stück abschneiden.
2
BAUANLEITUNG
20
79
25
19
20
95
2d
2d
4
2a
200
2b
6
4
20
12
175
2c
20
20
162
200
200
2
95
91
100
9
91
9
4a
100
15
65
100
15
65
4b
20
84
115
115
95
2e
95
91
2d
100
91
20
20
4c
10
19
