Bauanleitung 118.819
Solar Karusell
1
1b
1b
1a
1c
1c

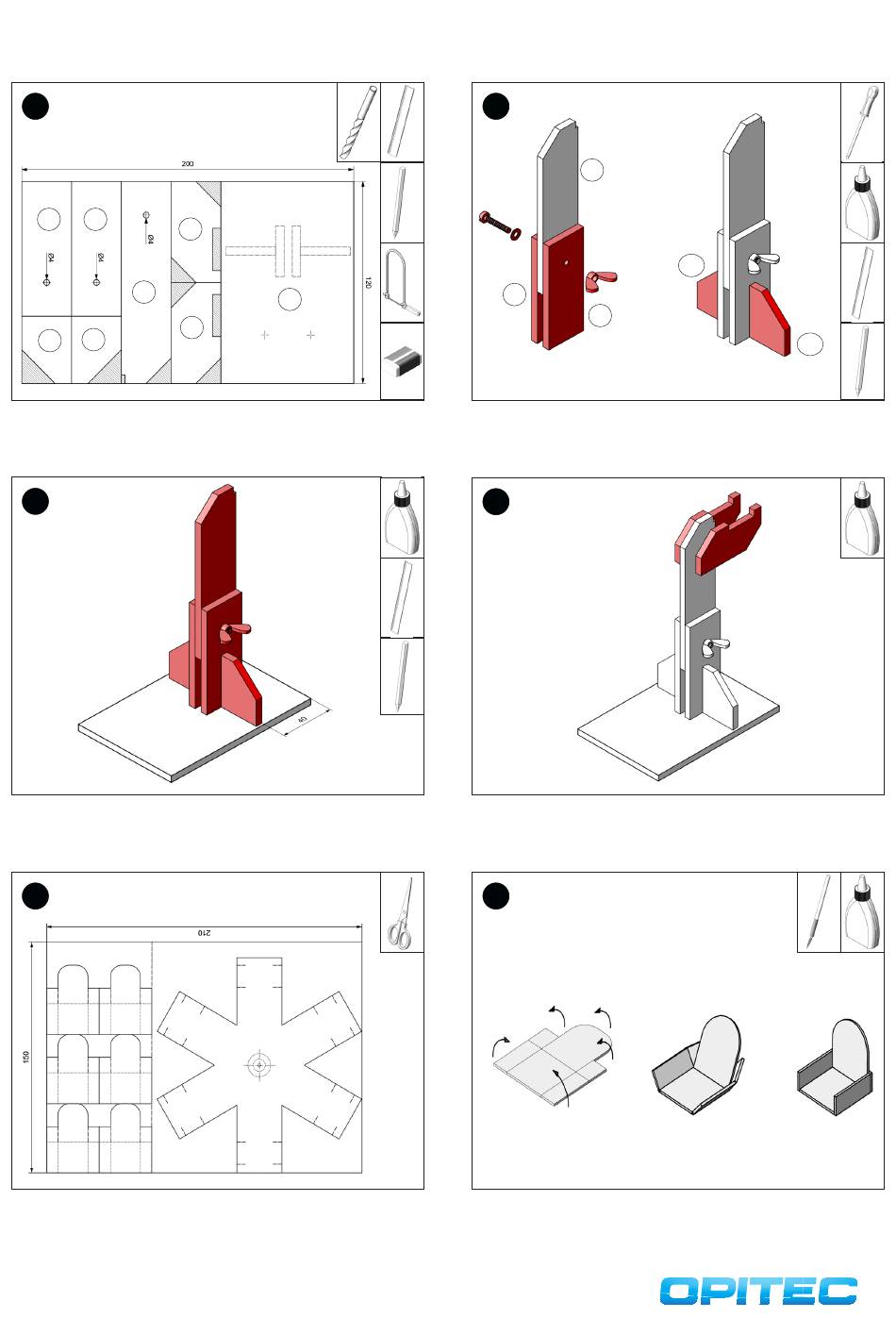

Die Schablone (Seite 5) auf das Sperrholz 1 übertragen und alle Teile
(1-1d) durchbohren und aussägen. Sägeschnitte säubern. Position des
Aufbaus und der Solarzelle auf der Grundplatte (1) aufzeichnen.
3
Die Karusellsäule um 40mm eingerückt auf die Grundplatte leimen.
Leim gut trocknen lassen.
5
Das Rondell (siehe Schablone Seite 7) sowie die Sitze aus der Graupap-
pe (2) ausschneiden. Die gestrichelten Linien werden eingeschnitten.
Die gepunktelten Linien sind Faltkanten.
2
1d
1
1d
2
ø4
1b
Die beiden Teile (1b) wie abgebildet mit der Schraube (11), der Unter-
legscheibe (5) und der Flügelmutter (4) mit Teil (1a) verschrauben. Die
beiden Teile (1c) anschließend ausgemittelt bündig zur Unterkante an
die Teile (1b) aufleimen und den Leim gut trocknen lassen.
4
Die Motorhalterungen (1d) von beiden Seiten bündig zur Oberkante
anleimen.
6
Faltkanten leicht anritzen. Anschließend die Sitze wie oben gezeigt
falten und die Laschen an der Rückseite des Sitzes ankleben.
1a
1c
1b
1c
