Benötigtes Werkzeug:
Bleistift, Lineal
Laubsäge bzw. Dekupiersäge
Werkstattfeile/ Schmirgelpapier
Bohrer ø3, 4, 6, 8 mm
Holzleim, Alleskleber, Heisskleber
Bastelmesser
evtl. Lötkolben, Lot
Winkel
STÜCKLISTE
Sperrholz
Polystyrol
Holzleiste
Aluronde
Holzscheibe
Holzdübel
Scheibenmagnet
Solarmotor
Mikro Schiebeschalter
Batteriehalter
Reduzierstück
D114561#2
114.561

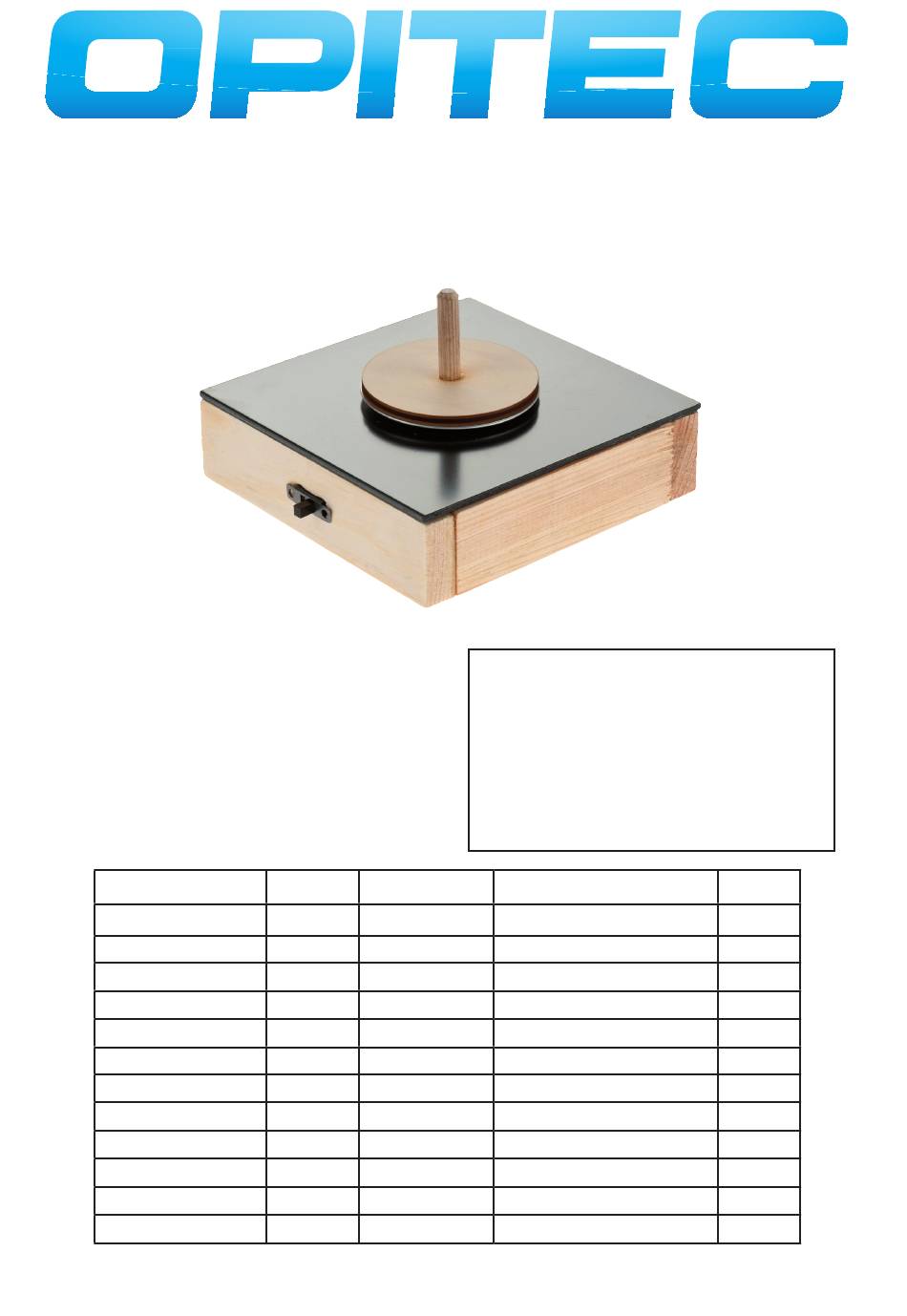

Z a u b e r - K r e i s e l
Stückzahl
Maße( mm)
2
80x80x4 Grundplatte, Deckel
1
100x100x2 Deckel
4
100x25x10 Rahmen
1
1
1
2
1
1
1
1
2/4
Hinweis
Bei den OPITEC Werkpackungen handelt es sich
nach Fertigstellung nicht um Artikel mit Spielzeug-
charakter allgemein handelsüblicher Art, sondern
um Lehr- und Lernmittel als Unterstützung der
pädagogischen Arbeit. Dieser Bausatz darf von
Kindern und Jugendlichen nur unter Anleitung und
Aufsicht von sachkundigen Erwachsenen gebaut
und betrieben werden. Für Kinder unter 36 Monaten
nicht geeignet. Erstickungsgefahr!
Bezeichnung
50x1 Kreisel
50x3 Deckplatte Kreisel
30x6 Kreiselgriff
8x4 Magnete
Antrieb
Schalter
Stromquelle
Reduktion
Teile-Nr.
1
2
3
4
5
6
7
8
9
10
11
1
Werbung
Verwandte Anleitungen für Opitec 114.561
Inhaltszusammenfassung für Opitec 114.561
- Seite 1 114.561 Z a u b e r - K r e i s e l Benötigtes Werkzeug: Hinweis Bei den OPITEC Werkpackungen handelt es sich nach Fertigstellung nicht um Artikel mit Spielzeug- Bleistift, Lineal charakter allgemein handelsüblicher Art, sondern Laubsäge bzw. Dekupiersäge um Lehr- und Lernmittel als Unterstützung der...
- Seite 2 D114561#1...
- Seite 3 Bauanleitung 1. Auf der Grundplatte (1/ 80x80x4) die Mitte anreißen. Eine Sacklochbohrung ø 6mm für die Zentrierung des Motors ca. 2mm tief bohren. Variante 1 2. Aus einer der Rahmenleisten (3/100x25x10) wie ab- gebildet ein Langloch (12x6 mm) aussägen. Hierfür das Langloch auf der Holzleiste (2) aufzeichnen und eine ø3mm Bohrung zum durchführen des Laubsä- geblattes anbringen.
- Seite 4 Bauanleitung 5. Die Schablone (Seite 5) auf die zweite Sperrholzplatte (80x80x4) übertragen. Die ø 4mm sowie die beiden ø 8mm Bohrungen durchbohren. Den Kreis ø 52mm mit der Laubsäge aussägen. Hierzu auf dem Kreisbogen eine ø 3mm Bohrung zum druchfädeln des Laubsägeblattes durchbohren.
- Seite 5 Bauanleitung 9. Den Batteriehalter (10) wie abgebildet mit Heisskleber in den Rahmen einkleben. Das rote Kabel des Batteriehalters sowie das rote Kabel des Motors durch die Schalteröffnung führen. Anschließend den Schiebeschalter (9) zur Hand nehmen. Das Kabel des Batteriehalters (10) am Ende ca. 5mm abiso- lieren und am mittleren Schalteranschluss anschließen.
- Seite 6 Bauanleitung Schablone Innendeckel M 1:1 D114561#1...
