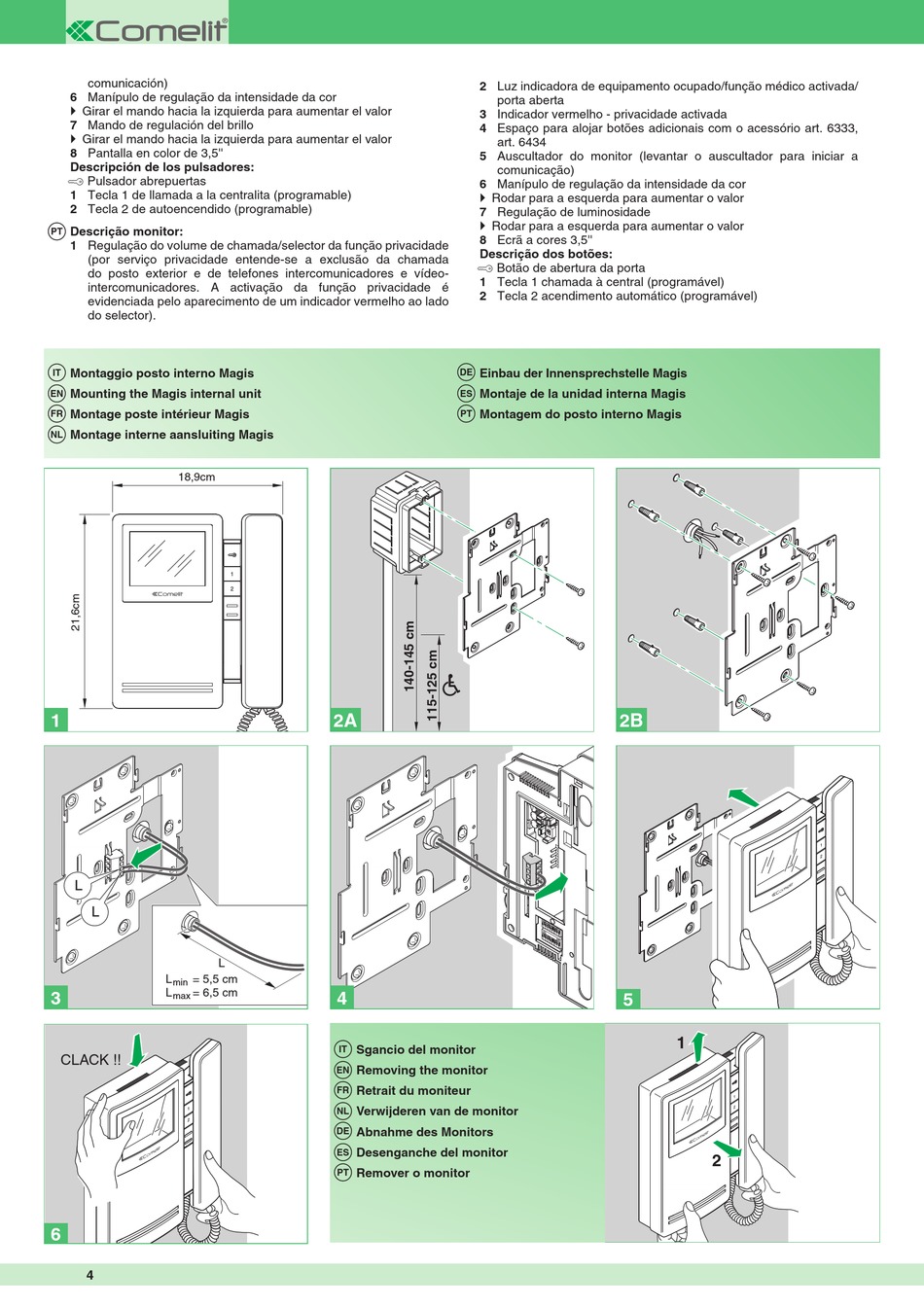

Comelit Magis Technisches Handbuch Seite 4

comunicación)
6 Manípulo de regulação da intensidade da cor
} Girar el mando hacia la izquierda para aumentar el valor
7 Mando de regulación del brillo
} Girar el mando hacia la izquierda para aumentar el valor
8 Pantalla en color de 3,5''
Descripción de los pulsadores:
A Pulsador abrepuertas
1 Tecla 1 de llamada a la centralita (programable)
2 Tecla 2 de autoencendido (programable)
Descrição monitor:
PT
1 Regulação do volume de chamada/selector da função privacidade
(por serviço privacidade entende-se a exclusão da chamada
do posto exterior e de telefones intercomunicadores e vídeo-
intercomunicadores. A activação da função privacidade é
evidenciada pelo aparecimento de um indicador vermelho ao lado
do selector).
Montaggio posto interno Magis
IT
Mounting the Magis internal unit
EN
Montage poste intérieur Magis
FR
Montage interne aansluiting Magis
NL
18,9cm
1
L L
L L = 5,5 cm = 5,5 cm
min min
L L = 6,5 cm = 6,5 cm
3
max max
CLACK !!
6
4
2 Luz indicadora de equipamento ocupado/função médico activada/
porta aberta
3 Indicador vermelho - privacidade activada
4 Espaço para alojar botões adicionais com o acessório art. 6333,
art. 6434
5 Auscultador do monitor (levantar o auscultador para iniciar a
comunicação)
6 Manípulo de regulação da intensidade da cor
} Rodar para a esquerda para aumentar o valor
7 Regulação de luminosidade
} Rodar para a esquerda para aumentar o valor
8 Ecrã a cores 3,5''
Descrição dos botões:
A Botão de abertura da porta
1 Tecla 1 chamada à central (programável)
2 Tecla 2 acendimento automático (programável)
Einbau der Innensprechstelle Magis
DE
Montaje de la unidad interna Magis
ES
Montagem do posto interno Magis
PT
2A
4
Sgancio del monitor
IT
Removing the monitor
EN
Retrait du moniteur
FR
Verwijderen van de monitor
NL
DE Abnahme des Monitors
Desenganche del monitor
ES
Remover o monitor
PT
2B
5
1
2
