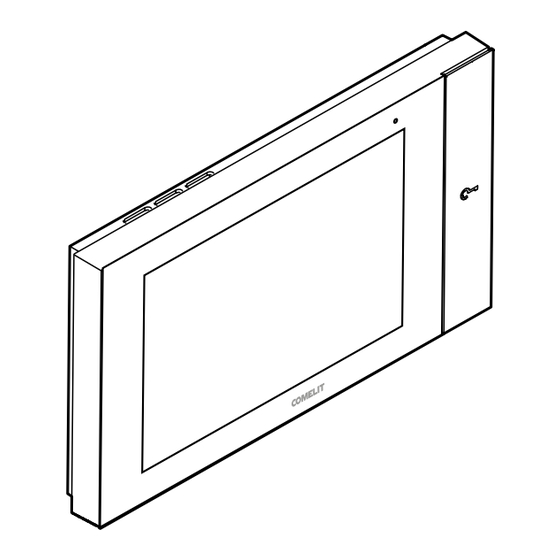

Comelit 7TOP TP6842 Technisches Handbuch

7TOP
TP6842, TP6842B, TP6842BM
M A N U A L E T E C N I C O
Videocitofono 7TOP per
sistemi VIP
Videocitofono 7TOP per sistemi VIP con schermo
touchscreen a colori da 7 pollici, dotato di tasto
apriporta meccanico e
moderno e accattivante a conciliare robustezza e
usabilità. È installabile a parete, tramite staffa di
fissaggio in metallo (inclusa) per un ancoraggio stabile
e sicuro, oppure a tavolo, tramite supporto dedicato
acquistabile separatamente.
Alimentabile via standard POE, derivatore 1440A
o ingresso alimentazione dedicato a 48V. Sul lato è
presente un ingresso per scheda MicroSD (non inclusa)
che permette il caricamento di suonerie personalizzate.
Dotato di ingressi locali programmabili, un'uscita
programmabile e un'uscita predisposta per suoneria
supplementare. La disponibilità di connettività abilita
funzioni aggiuntive sul dispositivo, come la possibilità
di ricevere chiamate videocitofoniche direttamente
sul proprio smartphone, ovunque ci si trovi, tramite
l'applicazione Comelit e ricevere aggiornamenti
automatici da Cloud.
Sistema operativo Linux, fonica vivavoce full-duplex
e supporto nativo per i formati video H.264 e H.265.
Nuova interfaccia grafica ad icone, in modalità utente
o installatore, personalizzabile e di facile utilizzo.
Caratteristiche tecniche
Dimensione (LxAxP) 210x120x21 mm
Display 7" / 16:9
Risoluzione 1024 x 600 px
Tensione di alimentazione RJ45: PoE 802.3af
Assorbimento in stand-by 2,4 W
Assorbimento max 6 W
Morsetti AL GND CFP PAN IN1
Audio Induction Loop Art. TP6842BM
retroilluminato. Design
(36÷57VDC)
Morsetto: 40÷52 VDC
OUT1 S+S- // V+ V-
Descrizione
4
3
5
6
1. LED di stato
• Rosso lampeggiante: presenza di notifiche
(Chiamate senza risposta, Messaggi, Allarmi).
• Rosso acceso fisso: presenza di funzione/i attive
(Deviazione chiamata, Risposta automatica e/o
modalità Silenzioso).
2. Tasto/LED apriporta
• LED lampeggiante: Chiamata in arrivo da
pulsantiera esterna.
• LED acceso fisso: funzione Apriporta automatico
attiva.
3. Ingresso per SD-card
Personalizzazione screensaver e melodie
4. Connettore RJ45 (PoE 802.3af)
5. Morsetto 2 poli estraibile (Alimentazione ausiliaria)
6. Morsetto 8 poli estraibile (GPIO)
1
2
3
4
3
5
