Manuale tecnico Magis Kit monofamiliare Art. 8171IMC
Technical manual for single-family Magis Kit Art. 8171IMC
Manuel technique Magis Kit un usager Art. 8171IMC
Technische handleiding Magis Kit eengezinswoning Art. 8171IMC

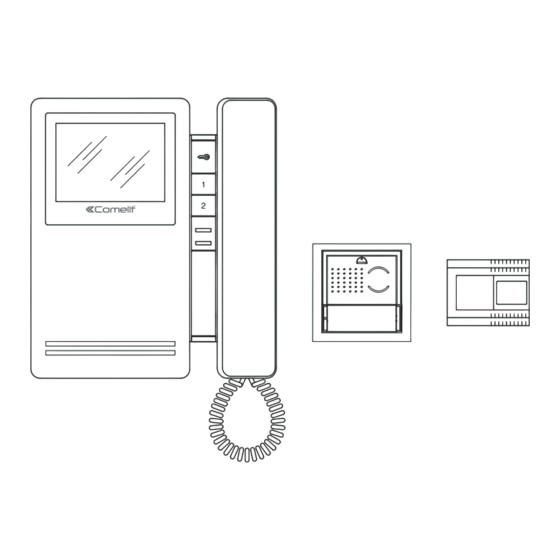

Technisches Handbuch Magis Kit Türsprechanlage
für Einfamilienhaus Art. 8171IMC
Manual técnico Magis Kit unifamiliar Art. 8171IMC
Manual técnico Magis Kit monofamiliar Art. 8171IMC
www.comelitgroup.com

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Comelit Magis Kit

Inhaltszusammenfassung für Comelit Magis Kit

  • Seite 1 HANDBUCH TÉCNICO TÉCNICO Manuale tecnico Magis Kit monofamiliare Art. 8171IMC Technical manual for single-family Magis Kit Art. 8171IMC Manuel technique Magis Kit un usager Art. 8171IMC Technische handleiding Magis Kit eengezinswoning Art. 8171IMC Technisches Handbuch Magis Kit Türsprechanlage für Einfamilienhaus Art. 8171IMC Manual técnico Magis Kit unifamiliar Art.

  • Seite 2: Inhaltsverzeichnis

    Avvertenze Comelit Group S.p.A. Generalità ..........................................3 Posto esterno ......................................... 3 Art. 4878KC ..........................................3 Art. 1207 ..........................................3 Installazione posto esterno ....................................3 Inserimento cartellini portanome ..................................4 Posti interni ..........................................5 Montaggio posto interno Magis .................................... 5 Sgancio del monitor ....................................... 5 Art.

  • Seite 3: Generalità

    Generalità Descrizione morsettiera V+ V- NO NC COM Art. 1207 Posto esterno Art. 4878KC Caratteristiche tecniche Art. 4878KC Caratteristiche tecniche Descrizione morsettiera +22V 0V +33V 0V Installazione posto esterno Lasciare in posizione la protezione di impianto...

  • Seite 4: Inserimento Cartellini Portanome

    Selezione illuminazione led cartellini portanome BLUE WHITE Posizione alternativa del microfono Inserimento cartellini portanome...

  • Seite 5: Posti Interni

    Centrare il cartellino per evitare infiltrazioni Luciano Doria Dott. Luca Ricci Daniela Rizzo Luciano Doria Daniela Rizzo r i a r i a R i z R i z c i a c i a n i e n i e R i c R i c r i a...

  • Seite 6: Art. 6402E

    Art. 6402E Descrizione monitor: Descrizione pulsanti: Descrizione monitor DIP 7 DIP 8 CFP1 CFP2 P1 C1 Per avere un contatto C.NO. (24V-100mA max) spostare in 4 SW3 posizione B i jumper CV3 e CV4. 5 CV3 CV4 S+ S- IN1 IN2 2 S1 3 S2 6 CV5...

  • Seite 7: Art. 2608

    Art. 2608 MSK/FC CFP CFP P1 C1 S+ S- 6 CV1 CV2 Jumper da rimuovere per avere contatto pulito C.NO. sul pulsante P1. 7A/7B JP1 Descrizione pulsanti: Pulire con un panno inumidito con acqua. Evitare Alcool e altri prodotti aggressivi. Installazione citofono Art.

  • Seite 8: Indicazioni Generali Di Installazione E Funzionamento

    Indicazioni generali di installazione e funzionamento Tabella distanze di funzionamento A/G MAX B/E MAX C MAX D MAX F MAX Art. 1216 50 m 50 m 200 m 100 m 150 m 25 m 200 m 100 m 150 m 75 m 100 m power...

  • Seite 9: Descrizione Impostazioni E Funzionamento Pulsanti

    Descrizione impostazioni e funzionamento pulsanti Impostazione monitor Art. 6402E e citofono Art. 2608 S1-6 S1-7 S1-8 S1-5 S1-4 S1-3 S1-2 S1-1 S1-1 S1-2 S1-3 S1-4 S1-5 S1-1, S1-2, S1-3, S1-4 S1-5 ndirizzo di chiamata TAB. A Indirizzi di montante Codice Codice Codice Codice...

  • Seite 10: Monitor Supplementari Principali O Secondari

    Chiamata intercomunicante monofamiliare Dottore Chiamata da posto esterno » Monitor supplementari principali o secondari Art. 1207 Art. 1212/B Rispondendo alla chiamata del posto esterno da un videocitofono secondario Utilizzo kit in impianti con porta principale Limitazioni utilizzo Art. 4680KC SOLO...

  • Seite 11: Programmazione Pulsanti Art. 4680Kc

    Programmazione pulsanti Art. 4680KC Impostare codice utente tramite i dip, vedi tabella pag. 9 opzionale Configurazioni pulsanti di default DIP S2 con Art. 6433, 6434 DIP 1 DIP 2 DIP 3 DIP 4 INTb INTb INTb INTb INTb INTb INTb NULL NULL NULL...

  • Seite 12: Programmazioni Pulsanti Per Attuatore Generico O Indirizzato

    Programmazioni pulsanti per attuatore generico o indirizzato DIP S2 con Art. 6433, 6434 DIP S1 DIP 1 DIP 2 DIP 3 DIP 4 INDIRIZZO PROG Esempio: » il led (verde) si accende. » tono di conferma in cornetta. » il led (verde) lampeggia. »...

  • Seite 13: Programmazioni Pulsanti Per Chiamata Intercomunicante

    Programmazioni pulsanti per chiamata intercomunicante DIP S2 con Art. 6433, 6434 DIP S1 DIP 1 DIP 2 DIP 3 DIP 4 INTb INTb INTb INDIRIZZO INTb INTb INTb INTb PROG Esempio 1 - Intercomunicante selettivo ES1: tabella B Esempio 2 - Intercomunicante KIT tabella A »...

  • Seite 14: Reset Programmazione

    TAB. C Indirizzi di montante *NOTA: il codice 240 è riservato per il centralino di portineria Reset programmazione S1/S2/LED1 DIP ON S2, S1 5 sec 2 sec Configurazioni di fabbrica:...

  • Seite 17: Programmazione Diretta Chiamata Intercomunicante

    Programmazione diretta chiamata intercomunicante Variazione suonerie monitor Fase 1: ingresso in programmazione Operatore 1 e Operatore 2 eseguono le seguenti operazioni su 2 posti interni: » ll posto interno emette 1 tono. » Il led verde lampeggia. » Il posto interno entra in fonica. »...

  • Seite 18: Programmazioni Speciali Art. 4680Kc

    Programmazioni speciali Art. 4680KC Resistenza di antiappannamento 1622 4680 4680K 4680C Messaggi audio-visivi 4680KC Impostare i dip secondo la funzione che si desidera programmare, vedi Serratura tabella pag. 18 1622 4680 4680K 4680C 4680KC Gestione comando attuatore N.B. sull'impianto non deve essere presente l'Art.
  • Seite 19 Warning: Comelit Group S.p.A. General information ......................................20 External unit ......................................... 20 Art. 4878KC ........................................... 20 Art. 1207 ..........................................20 Installing the external unit ....................................20 Inserting nameplates ......................................21 Internal units ......................................... 22 Mounting the Magis internal unit ..................................22 Removing the monitor ......................................

  • Seite 20: General Information

    General information Description of terminal block V+ V- NO NC COM Art. 1207 External unit Art. 4878KC Technical characteristics Art. 4878KC Description of terminal block Technical characteristics +22V 0V +33V 0V Installing the external unit Leave the system protec- tion device in position...

  • Seite 21: Inserting Nameplates

    Nameplate LED lighting selection BLUE WHITE Alternative microphone position Inserting nameplates...

  • Seite 22: Internal Units

    Centre the label to prevent infiltration Luciano Doria Dott. Luca Ricci Daniela Rizzo Luciano Doria Daniela Rizzo r i a r i a R i z R i z c i a c i a n i e n i e R i c R i c r i a...

  • Seite 23: Art. 6402E

    Art. 6402E Monitor description: Description of buttons: Description of monitor DIP 7 DIP 8: CFP1 CFP2 P1 C1 To have a C.NO. contact (24 V-100 mA max.), move jumpers CV3 4 SW3 and CV4. to position B. 5 CV3 CV4 S+ S- IN1 IN2 2 S1...

  • Seite 24: Art. 2608

    Art. 2608 CFP CFP P1 C1 S+ S- 6 CV1 CV2 Jumpers to be removed in order to have potential-free C. NO contact on button P1. 7A/7B JP1 Description of buttons: Clean using a damp cloth. Do not use alcohol or other aggressive products.

  • Seite 25: General Installation And Operating Instructions

    General installation and operating instructions Operating distances table A/G MAX B/E MAX C MAX D MAX F MAX Art. 1216 50 m 50 m 200 m 100 m 150 m 25 m 200 m 100 m 150 m 75 m 100 m power 190 m...

  • Seite 26: Description Of Button Functions And Settings

    Description of button functions and settings Settings for monitor Art. 6402E and Style door-entry phone S1-6 S1-7 S1-8 S1-5 S1-4 S1-3 S1-2 S1-1 S1-1 S1-2 S1-3 S1-4 S1-5 S1-1, S1-2, S1-3, S1-4 S1-5 call address TAB. A Riser addresses Code Code Code Code...

  • Seite 27: Additional Main Or Secondary Monitors

    Doctor Call from the external unit » Additional main or secondary monitors Art. 1207 Art. 1212/B Using the kit in systems with a main entrance Operating restrictions for Art. 4680KC ONLY...

  • Seite 28: Programming Buttons On Art. 4680Kc

    Programming buttons on Art. 4680KC Set the user code using the dip switches, see table on page 26 optional Default button settings DIP S2 with Art. 6433, 6434 DIP 1 DIP 2 DIP 3 DIP 4 INTb INTb INTb INTb INTb INTb INTb...

  • Seite 29: Programming Buttons For Generic Or Coded Actuator

    Programming buttons for generic or coded actuator DIP S2 with Art. 6433, 6434 DIP S1 DIP 1 DIP 2 DIP 3 DIP 4 ADDRESS PROG Example: » the LED (green) lights up. » confirmation tone in handset. » the LED (green) flashes. »...

  • Seite 30: Programming Buttons For Intercom Call

    Programming buttons for intercom call DIP S2 with Art. 6433, 6434 DIP S1 DIP 1 DIP 2 DIP 3 DIP 4 INTb INTb INTb ADDRESS INTb INTb INTb INTb PROG Example 1 - Selective intercom table B E.g. 2: Example 2 - KIT intercom table A »...

  • Seite 31: Programming Reset

    TAB.C Riser addresses *NOTE: code 240 is reserved for the porter switchboard Programming reset S1/S2/LED1 DIP ON S2, S1 5 sec 2 sec Factory settings:...

  • Seite 34: Direct Programming Of Intercom Call

    Direct programming of intercom call Monitor ringtone selection Step 1: enter programming mode Operator 1 and Operator 2 carry out the following procedures on 2 internal units: » The internal unit emits 1 tone. » The green LED flashes. » The internal unit enters audio mode. »...

  • Seite 35: Special Programming - Art. 4680Kc

    Special programming - Art. 4680KC De-misting heating element 1622 4680 4680K 4680C Audio-visual messages 4680KC Set the dip switches in accordance with the function you wish to Door lock program, see table on page 35 1622 4680 4680K 4680C 4680KC Actuator control management NOTE the system should not include Art.
  • Seite 36 Avertissements Comelit Group S.p.A. Généralités ...........................................37 Art. 4878KC ..........................................37 Art. 1207 ..........................................37 Installation poste extérieur ....................................37 Installation étiquettes porte-noms ..................................38 Postes Intérieurs .........................................39 Montage poste intérieur Magis ..................................39 Retrait du moniteur ......................................39 Art. 6402E ..........................................40 Description moniteur ......................................40 Art. 2608 ..........................................41 Installation combiné...

  • Seite 37: Généralités

    Généralités Description bornier V+ V- NO NF COM Art. 1207 Poste extérieur Art. 4878KC Caractéristiques techniques Art. 4878KC Description bornier Caractéristiques techniques +22V 0V +33V 0V Installation poste extérieur Laisser en position la protection d'installation.

  • Seite 38: Installation Étiquettes Porte-Noms

    Sélection éclairage leds étiquettes porte-nom BLUE WHITE Position alternative du micro Installation étiquettes porte-noms...

  • Seite 39: Postes Intérieurs

    Centrer l’étiquette pour éviter les infiltrations Luciano Doria Dott. Luca Ricci Daniela Rizzo Luciano Doria Daniela Rizzo r i a r i a R i z R i z c i a c i a n i e n i e R i c R i c r i a...

  • Seite 40: Art. 6402E

    Art. 6402E Description moniteur : Description boutons : Description moniteur DIP 7 OFF. DIP 8: CFP1 CFP2 P1 C1 Pour avoir un contact C.NO. (24V-100mA maxi), déplacer les 4 SW3 cavaliers CV3 et CV4 sur la position B. 5 CV3 CV4 S+ S- IN1 IN2 2 S1...

  • Seite 41: Art. 2608

    Art. 2608 CFP CFP P1 C1 S+ S- 6 CV1 CV2 Cavalier à retirer pour avoir un contact libre C.NO. sur le bouton P1. 7A/7B JP1 Description boutons : Nettoyer avec un chiffon humidifié avec de l’eau. Éviter d’utiliser de l’alcool ou d’autres produits agressifs.

  • Seite 42: Indications Générales D'installation Et Fonctionnement

    Indications générales d’installation et fonctionnement Tableau distances de fonctionnement A/G MAX B/E MAX C MAX D MAX F MAX Art. 1216 50 m 50 m 200 m 100 m 150 m 25 m 200 m 100 m 150 m 75 m 100 m power 190 m...

  • Seite 43: Description Programmations Et Fonctions Boutons

    Description programmations et fonctions boutons Réglage du moniteur Réf. 6402E et du combiné parlophonique Style S1-6 S1-7 S1-8 S1-5 S1-4 S1-3 S1-2 S1-1 S1-1 S1-2 S1-3 S1-4 S1-5 S1-1, S1-2, S1-3, S1-4 S1-5 adresse d'appel TAB. A Adresse de montant Code Code Code...

  • Seite 44: Moniteurs Supplémentaires Principaux Ou Secondaires

    Appel intercommunicant un usager Docteur Appel depuis le poste extérieur » Moniteurs supplémentaires principaux ou secondaires Art.1207 Art. 1212/B Utilisation du kit sur les installations avec porte principale * Limitations utilisation Art. 4680KC UNIQUEMENT...

  • Seite 45: Programmation Art. 4680Kc

    Programmation Art. 4680KC Saisir le code usager au moyen des DIP, voir tableau page 43 optionnel Configuration des boutons par défaut DIP S2 avec Art. 6433, 6434 DIP 1 DIP 2 DIP 3 DIP 4 INTb INTb INTb INTb INTb INTb INTb NULL...

  • Seite 46: Programmation Des Boutons Pour Actionneur Générique Ou Particulier

    Programmation des boutons pour actionneur générique ou particulier DIP S2 avec Art. 6433, 6434 DIP S1 DIP 1 DIP 2 DIP 3 DIP 4 ADRESSE PROG Exemple : » la Led (verte) s'allume. » tonalité de confirmation dans le combiné. »...

  • Seite 47: Programmation Des Boutons Pour Appel Intercommunicant

    Programmation des boutons pour appel intercommunicant DIP S2 avec Art. 6433, 6434 DIP S1 DIP 1 DIP 2 DIP 3 DIP 4 INTb INTb INTb ADRESSE INTb INTb INTb INTb PROG Exemple 1 - Intercommunicant sélecteur ex 1 : tableau B ex 2 : Exemple 2 - KIT intercommunicant tableau A...

  • Seite 48: Reset De Programmation

    TAB. C Adresse de montant *REMARQUE : le code 240 est réservé au standard de conciergerie Reset de programmation S1/S2/LED1 DIP ON S2, S1 5 sec 2 sec Configurations d'usine :...

  • Seite 51: Programmation Directe Appel Intercommunicant

    Programmation directe appel intercommunicant Variation sonnerie moniteur Phase 1 : entrée en programmation L'opérateur 1 et l'opérateur 2 effectuent les opérations suivantes sur 2 postes intérieurs : »Le poste intérieur émet 1 tonalité. »La Led verte clignote. »Le poste intérieur se met en phonie. »À...

  • Seite 52: Programmations Spéciales Art.4680Kc

    Programmations spéciales Art.4680KC Résistance d'anti-buée 1622 4680 4680K Messages audiovisuels 4680C 4680KC Gâche Régler les DIP selon la fonction que l’on désire programmer, voir tableau page 52 1622 4680 4680K 4680C 4680KC Gestion commande actionneur REMARQUE l'installation doit pas être équipée de l'Art. 1256 mode actionneur générique Fonctions installation optionnel...
  • Seite 53 Waarschuwingen Comelit Group S.p.A. Algemeen ..........................................54 Entreepaneel ......................................... 54 Art. 4878KC ........................................... 54 Art. 1207 ..........................................54 Installatie entreepaneel ....................................... 54 Montage naambordjes ......................................55 Interne aansluitingen ......................................56 Montage interne aansluiting Magis ..................................56 Verwijderen van de monitor ....................................56 Art.

  • Seite 54: Algemeen

    Algemeen Beschrijving van het aansluitblok V+ V- NO NC COM Art. 1207 Entreepaneel Art. 4878KC Technische gegevens Art. 4878KC Beschrijving van het aansluitblok Technische gegevens +22V 0V +33V 0V Installatie entreepaneel Laat de installatiebeveiliging op zijn plaats.

  • Seite 55: Montage Naambordjes

    Selectie ledverlichting naambordjes BLUE WHITE Alternatieve positie van de microfoon Montage naambordjes...

  • Seite 56: Interne Aansluitingen

    Centreer het naambordje om te voorkomen dat er water kan binnendringen Luciano Doria Dott. Luca Ricci Daniela Rizzo Luciano Doria Daniela Rizzo r i a r i a R i z R i z c i a c i a n i e n i e R i c...

  • Seite 57: Art. 6402E

    Art. 6402E Beschrijving van de monitor: Beschrijving van de drukknoppen: Beschrijving van de monitor DIP 7 DIP 8: CFP1 CFP2 P1 C1 Voor een C.NO.-contact (max. 24V-100mA) zet u de jumpers CV3 4 SW3 en CV4 op stand B. S+ S- 5 CV3 CV4 IN1 IN2 2 S1...

  • Seite 58: Art. 2608

    Art. 2608 CFP CFP P1 C1 S+ S- K 6 CV1 CV2 Jumper, te verwijderen om drukknop P1 C. NO potentiaalvrij te maken. 7A/7B JP1 Beschrijving van de drukknoppen: Reinigen met een met water bevochtigde doek. Vermijd het gebruik van alcohol en andere agressieve producten. Installatie deurtelefoon Art.

  • Seite 59: Algemene Aanwijzingen Voor De Installatie En De Werking

    Algemene aanwijzingen voor de installatie en de werking Tabel afstanden A/G MAX B/E MAX C MAX D MAX F MAX Art. 1216 50 m 50 m 200 m 100 m 150 m 25 m 200 m 100 m 150 m 75 m 100 m power...

  • Seite 60: Beschrijving Van De Instellingen En Werking Van De Knoppen

    Beschrijving van de instellingen en werking van de knoppen Instellingen monitor Art. 6402E en Style-intercom S1-6 S1-7 S1-8 S1-5 S1-4 S1-3 S1-2 S1-1 S1-1 S1-2 S1-3 S1-4 S1-5 S1-1, S1-2, S1-3, S1-4 S1-5 oproepadres TAB. A Adressen van de stamleiding Code Code Code...

  • Seite 61: Extra Hoofd- Of Secundaire Monitors

    Intercomoproep eengezinswoning Artsfunctie Oproep vanaf het entreepaneel »als de functie actief is, blijft de signaalled aan. Extra hoofd- of secundaire monitors Art. 1207 Art. 1212/B Gebruik van de kit in systemen met een hoofdingang * Verwendungseinschränkungen Art. 4680KC...

  • Seite 62: Programmering Knoppen Art. 4680Kc

    Programmering knoppen Art. 4680KC Stel de gebruikerscode in met de dipswitches, zie de tabel op pag. 60 optioneel Standaardconfiguratie DIP S2 met Art. 6433, 6434 DIP 1 DIP 2 DIP 3 DIP 4 INTb INTb INTb INTb INTb INTb INTb NULL NULL NULL...

  • Seite 63: Programmering Drukknoppen Voor Algemene Of Geadresseerde Relaissturing

    Programmering drukknoppen voor algemene of geadresseerde relaissturing DIP S2 met Art. 6433, 6434 DIP S1 DIP 1 DIP 2 DIP 3 DIP 4 ADRES PROG Voorbeeld: » de led (groen) gaat aan. » bevestigingstoon in de hoorn. » de led (groen) knippert. »...

  • Seite 64: Programmeringen Drukknoppen Voor Intercomoproep

    Programmeringen drukknoppen voor intercomoproep DIP S2 met Art. 6433, 6434 DIP S1 DIP 1 DIP 2 DIP 3 DIP 4 INTb INTb INTb ADRES INTb INTb INTb INTb PROG Voorbeeld 1 - Selectieve intercom tabel B Voorbeeld 2: Voorbeeld 2 - Intercom KIT tabel A »...

  • Seite 65: Reset Van De Programmierung

    TAB. C Adressen van de stamleiding *OPMERKING: de code 240 is gereserveerd voor de portierscentrale Reset van de programmierung S1/S2/LED1 DIP ON 5 sec 2 sec Fabrieksinstellingen:...

  • Seite 68: Directe Programmering Van De Intercomoproep

    Directe programmering van de intercomoproep Wijzigen van de beltonen van de monitor Fase 1: toegang tot programmering Operator 1 en Operator 2 voeren dezelfde handelingen uit op 2 binnentoestellen: 3. Houd de knoppen 1 en 2 gedurende 3 sec. ingedrukt. »Er komt 1 toon uit het binnentoestel.

  • Seite 69: Gebruik Van De Kit In Systemen Met Een Hoofdingang

    Gebruik van de kit in systemen met een hoofdingang Weerstand tegen beslaan 1622 4680 4680K Audiovisuele berichten 4680C 4680KC Slot Stel dipswitches afhankelijk van de functie die u wilt programmeren, zie de tabel op pag. 69 1622 4680 4680K 4680C 4680KC Beheer relaissturing OPMERKING: op de installatie mag Art.
  • Seite 70 Hinweise Comelit Group S.p.A. Allgemeines .........................................71 Außenstelle ..........................................71 Art. 4878KC ..........................................71 Art. 1207 ..........................................71 Installation der Außenstelle ....................................71 Einsetzen der Namensschilder ..................................72 Innensprechstellen......................................73 Einbau der Innensprechstelle Magis .................................73 Abnahme des Monitors .......................................73 Art. 6402E ..........................................74 Beschreibung des Monitors ....................................74 Art. 2608 ..........................................75 Installation der Innensprechstelle Art.

  • Seite 71: Allgemeines

    Allgemeines Beschreibung der Klemmenleiste V+ V- NO NC COM Art. 1207 Außenstelle Art. 4878KC Technische Daten Art. 4878KC Beschreibung der Klemmenleiste Technische Daten +22V 0V +33V 0V Installation der Außenstelle Die Sicherung der Anlage nicht entfernen...

  • Seite 72: Einsetzen Der Namensschilder

    Auswahl LED-Beleuchtung der Namensschilder BLUE WHITE Alternative Position des Mikrofons Einsetzen der Namensschilder...

  • Seite 73: Das Namensschild Zentrieren, Damit Kein Wasser Eindringen Kann

    Das Namensschild zentrieren, damit kein Wasser eindringen kann Luciano Doria Dott. Luca Ricci Daniela Rizzo Luciano Doria Daniela Rizzo r i a r i a R i z R i z c i a c i a n i e n i e R i c R i c...

  • Seite 74: Art. 6402E

    Art. 6402E Monitorbeschreibung: Beschreibung der Tasten: Beschreibung des Monitors DIP 7 DIP 8: CFP1 CFP2 P1 C1 Zur Herstellung eines Schließerkontakts (max. 24V – 100mA) die 4 SW3 Stecker CV3 und CV4 in Stellung B versetzen. 5 CV3 CV4 S+ S- IN1 IN2 2 S1 3 S2...

  • Seite 75: Art. 2608

    Art. 2608 CFP CFP P1 C1 S+ S- 6 CV1 CV2 Jumper sind zu entfernen, um einen potentialfreien Schließer an Taste P1 herzustellen. 7A/7B JP1 Beschreibung der Tasten: Das Gerät mit einem feuchten Tuch reinigen. Dazu keinen Alkohol oder ähnliche aggressive Substanzen verwenden. Installation der Innensprechstelle Art.

  • Seite 76: Allgemeine Installations- Und Betriebshinweise

    Allgemeine Installations- und Betriebshinweise Tabelle der zulässigen Entfernungen der Geräte A/G MAX B/E MAX C MAX D MAX F MAX Art. 1216 50 m 50 m 200 m 100 m 150 m 25 m 200 m 100 m 150 m 75 m 100 m power...

  • Seite 77: Beschreibung Tasteneinstellungen Und -Funktionen

    Beschreibung Tasteneinstellungen und -funktionen Einstellungen Monitor Art. 6402E und Innensprechstelle Style S1-6 S1-7 S1-8 S1-5 S1-4 S1-3 S1-2 S1-1 S1-1 S1-2 S1-3 S1-4 S1-5 S1-1, S1-2, S1-3, S1-4 S1-5 Rufadresse TAB. A Adressen der Steigleitung Code Code Code Code Beschreibung der Tastenfunktionen Türöffner: Antrieb: Unbelegte Taste...

  • Seite 78: Zusätzliche Haupt- Oder Nebenmonitore

    Einfamilienhaus-Internruf Arztruf Anrufen von einer Außenstelle » Zusätzliche Haupt- oder Nebenmonitore Art. 1207 Art. 1212/B Verwendung des Sets in Anlagen mit Haupttür * Verwendungseinschränkungen Art. 4680KC...

  • Seite 79: Programmierung Der Tasten Art. 4680Kc

    Programmierung der Tasten Art. 4680KC Mit den Dipschaltern den Teil- nehmercode einstellen, siehe Tabelle auf Seite 77 optional Default-Tastenkonfiguration DIP S2 mit Art. 6433, 6434 DIP 1 DIP 2 DIP 3 DIP 4 INTb INTb INTb INTb INTb INTb INTb NULL NULL NULL...

  • Seite 80: Tastenprogrammierung Für Allgemeine Oder Codierte Relaissteuerung

    Tastenprogrammierung für allgemeine oder codierte Relaissteuerung DIP S2 mit Art. 6433, 6434 DIP S1 DIP 1 DIP 2 DIP 3 DIP 4 ADRESSE PROG Beispiel: Tabelle C » Die (grüne) LED blinkt. » Die (grüne) LED leuchtet auf. 2. I »...

  • Seite 81: Tastenprogrammierung Für Interngespräch

    Tastenprogrammierung für Interngespräch DIP S2 mit Art. 6433, 6434 DIP S1 DIP 1 DIP 2 DIP 3 DIP 4 INTb INTb INTb ADRESSE INTb INTb INTb INTb PROG Beispiel 1 - Selektivem Internruf BEISPIEL 2: Beispiel 2 - Internruf KIT Tabelle A »...

  • Seite 82: Reset De Programmierung

    TAB. C Adressen der Steigleitung *HINWEIS: Teilnehmercode 240 ist für die Pförtnerzentrale reserviert Reset de Programmierung S1/S2/LED1 DIP ON 5 sek 2 sek Werkseitige Voreinstellungen:...

  • Seite 85: Direkte Programmierung Des Internrufs

    Direkte Programmierung des Internrufs Änderung der Monitor-Ruftöne Phase 1: Programmierung aufrufen Installateur 1 und Installateur 2 führen an 2 Innensprechstellen folgende Arbeitsschritte aus: »Die Innensprechstelle gibt einen Signalton ab. »Die (grüne) LED blinkt. »Die Innensprechstelle aktiviert eine Sprechverbindung. »Hiernach besteht eine Sprechverbindung zwischen den 2 Installateuren. ____ Phase 2: Programmierung des Interngesprächs Installateur 1:...

  • Seite 86: Besondere Programmierungen Art. 4680Kc

    Besondere Programmierungen Art. 4680KC Heizwiderstand zur Beschlagentfernung 1622 4680 4680K Audiovisuelle Meldungen 4680C 4680KC Türschloss Mit den Dipschaltern die zu pro- grammierende Funktion einstel- len, siehe die Tabelle auf Seite 86 1622 4680 4680K 4680C 4680KC Relaisansteuerung Anm.: In der Anlage darf kein Art. 1256 im Standardrelais-Modus installiert sein.
  • Seite 87 Advertencias Comelit Group S.p.A Generalidades ........................................88 Unidad externa ........................................88 Art. 4878KC ........................................... 88 Art. 1207 ..........................................88 Instalación de la unidad externa ..................................88 Montaje de los tarjeteros ..................................... 89 Unidades internas ........................................ 90 Montaje de la unidad interna Magis..................................90 Desenganche del monitor ....................................

  • Seite 88: Generalidades

    Generalidades Descripción de la regleta de conexiones V+ V- NO NC COM Art. 1207 Unidad externa Art. 4878KC Características técnicas Art. 4878KC Características técnicas Descripción de la regleta de conexiones +22V 0V +33V 0V Instalación de la unidad externa Dejar colocada la protección de la instalación.

  • Seite 89: Montaje De Los Tarjeteros

    Selección de la iluminación de los leds de los tarjeteros. BLUE WHITE Posición alternativa del micrófono Montaje de los tarjeteros...

  • Seite 90: Unidades Internas

    Centrar el tarjetero para evitar filtraciones. Luciano Doria Dott. Luca Ricci Daniela Rizzo Luciano Doria Daniela Rizzo r i a r i a R i z R i z c i a c i a n i e n i e R i c R i c r i a...

  • Seite 91: Art. 6402E

    Art. 6402E Descripción del monitor: Descripción de los pulsadores: Descripción del monitor DIP 7 OFF. DIP 8: CFP1 CFP2 P1 C1 Para obtener un contacto normalmente abierto (24 V - 100 mA 4 SW3 máx.) poner los puentes CV3 y CV4 en posición B. S+ S- 5 CV3 CV4 IN1 IN2...

  • Seite 92: Art. 2608

    Art. 2608 CFP CFP P1 C1 S+ S- 6 CV1 CV2 Puentes que se han de quitar para obtener un contacto libre de potencial normalmente abierto en el pulsador P1. 7A/7B JP1 Descripción de los pulsadores: Limpiar con un paño humedecido en agua. Evitar alcohol y otros productos agresivos.

  • Seite 93: Indicaciones Generales De Instalación Y Funcionamiento

    Indicaciones generales de instalación y funcionamiento Tabla de las distancias de funcionamiento A/G MAX B/E MAX C MAX D MAX F MAX Art. 1216 50 m 50 m 200 m 100 m 150 m 25 m 200 m 100 m 150 m 75 m 100 m...

  • Seite 94: Descripción De Las Configuraciones Y Del Funcionamiento De Los Pulsadores

    Descripción de las configuraciones y del funcionamiento de los pulsadores Configuración del monitor Art. 6402E y telefonillo Style S1-6 S1-7 S1-8 S1-5 S1-4 S1-3 S1-2 S1-1 S1-1 S1-2 S1-3 S1-4 S1-5 S1-1, S1-2, S1-3, S1-4 S1-5 dirección de la llamada TAB.

  • Seite 95: Monitores Adicionales, Principales O Secundarios

    Llamada intercomunicante unifamiliar Doctor Llamadas desde la unidad externa » Monitores adicionales, principales o secundarios Art. 1207 Art. 1212/B Uso del kit en instalaciones con puerta principal * Limites de uso del Art. 4680KC SÓLO...

  • Seite 96: Programación De Los Pulsadores Art. 4680Kc

    Programación de los pulsadores Art. 4680KC Configurar el código de usuario mediante los DIP switches, véa- se tabla pág. 94 opcional Configuración predefinida de los pulsadores DIP S2 con Art. 6433, 6434 DIP 1 DIP 2 DIP 3 DIP 4 INTb INTb INTb...

  • Seite 97: Programación De Los Pulsadores Para Actuador Genérico O Asignado A Una Dirección

    Programación de los pulsadores para actuador genérico o asignado a una dirección DIP S2 con Art. 6433, 6434 DIP S1 DIP 1 DIP 2 DIP 3 DIP 4 DIRECCIÓN PROG Ejemplo: » el led (verde) se enciende. » tono de confirmación en el micro teléfono. »...

  • Seite 98: Programación De Los Pulsadores Para Llamada Intercomunicante

    Programación de los pulsadores para llamada intercomunicante DIP S2 con Art. 6433, 6434 DIP S1 DIP 1 DIP 2 DIP 3 DIP 4 INTb INTb INTb DIRECCIÓN INTb INTb INTb INTb PROG Ejemplo 1 - Intercomunicante selectivo ES1: tabla ES2: Ejemplo 2 - Intercomunicante KIT tabla A »...

  • Seite 99: Reset Del La Programación

    TAB.C Direcciones de la columna montante *NOTA: el código 240 está reservado a la centralita de conserjería Reset del la programación S1/S2/LED1 DIP ON 5 sec 2 sec Configuraciones de fábrica:...

  • Seite 102: Programación Directa De La Llamada Intercomunicante

    Programación directa de la llamada intercomunicante Variación de los tonos de llamada del monitor Fase 1: acceso a la programación El operador 1 y el operador 2 han de efectuar las siguientes operaciones en 2 unidades internas: » La unidad interna emite 1 tono. »...

  • Seite 103: Programaciones Especiales Art. 4680Kc

    Programaciones especiales Art. 4680KC Resistencia antiempañamiento 1622 4680 4680K Mensajes audiovisuales 4680C 4680KC Cerradura Configurar los DIP switches según la función que se desea programar, véase tabla pág. 103 1622 4680 4680K 4680C 4680KC Gestión del mando actuador NOTA: en la instalación no tiene que haber el Art.
  • Seite 104 Avisos Comelit Group S.p.A. Generalidades ........................................105 Posto externo ........................................105 Art. 4878KC ........................................105 Art. 1207 ..........................................105 Instalação do posto externo .....................................105 Introdução dos cartões porta nomes ................................106 Postos internos .........................................107 Montagem do posto interno Magis ..................................107 Remover o monitor ......................................107 Art. 6402E ...........................................108 Descrição do monitor .......................................108...

  • Seite 105: Generalidades

    Generalidades Descrição da bateria de bornes V+ V- NO NC COM Art. 1207 Posto externo Art. 4878KC Características técnicas Art. 4878KC Descrição da bateria de bornes Características técnicas +22V 0V +33V 0V Instalação do posto externo Deixar colocada a protecção da instalação.

  • Seite 106: Introdução Dos Cartões Porta Nomes

    Selecção da iluminação das luzes indicadoras dos cartões porta nomes. BLUE WHITE Posição alternativa do microfone Introdução dos cartões porta nomes...

  • Seite 107: Postos Internos

    Centrar o cartão para evitar infiltrações Luciano Doria Dott. Luca Ricci Daniela Rizzo Luciano Doria Daniela Rizzo r i a r i a R i z R i z c i a c i a n i e n i e R i c R i c r i a...

  • Seite 108: Art. 6402E

    Art. 6402E Descrição monitor: Descrição dos botões: Descrição do monitor DIP 7 OFF. DIP 8: CFP1 CFP2 P1 C1 Para obter um contacto C.NO. (24 V-100 mA máx.) colocar os 4 SW3 comutadores de derivação CV3 e CV4 na posição B. 5 CV3 CV4 S+ S- IN1 IN2...

  • Seite 109: Art. 2608

    Art. 2608 CFP CFP P1 C1 S+ S- 6 CV1 CV2 Comutador de derivação a ser removido para ter contacto limpo C. NO. no botão P1. 7A/7BJP1 Descrição dos botões: Limpar com um pano humedecido em água. Não utilizar álcool e outros produtos agressivos.

  • Seite 110: Indicações Gerais De Instalação E Funcionamento

    Indicações gerais de instalação e funcionamento Tabela de distâncias de funcionamento A/G MAX B/E MAX C MAX D MAX F MAX Art. 1216 50 m 50 m 200 m 100 m 150 m 25 m 200 m 100 m 150 m 75 m 100 m power...

  • Seite 111: Descrição Das Configurações E Funcionamento Dos Botões

    Descrição das configurações e funcionamento dos botões Configurações do monitor Art. 6402E e telefone intercomunicador Style S1-6 S1-7 S1-8 S1-5 S1-4 S1-3 S1-2 S1-1 S1-1 S1-2 S1-3 S1-4 S1-5 S1-1, S1-2, S1-3, S1-4 S1-5 endereço de chamada TAB. A Endereços da coluna Código Código Código...

  • Seite 112: Monitores Suplementares Principais Ou Secundários

    Chamada de intercomunicação monofamiliar Médico Chamada da unidade externa » Monitores suplementares principais ou secundários Art. 1207 Art. 1212/B Utilização do kit em instalações com porta principal * Limitações de utilização do Art. 4680KC APENAS...

  • Seite 113: Programação Dos Botões Art. 4680Kc

    Programação dos botões Art. 4680KC Configurar o código de utilizador com os dips, consultar a tabela da pág. 111 opcional Configurações dos botões predefinidos DIP S2 com Art. 6433, 6434 DIP 1 DIP 2 DIP 3 DIP 4 INTb INTb INTb INTb INTb...

  • Seite 114: Programações Dos Botões Para O Actuador Geral Ou Com Endereço

    Programações dos botões para o actuador geral ou com endereço DIP S2 com Art. 6433, 6434 DIP S1 DIP 1 DIP 2 DIP 3 DIP 4 ENDEREÇO PROG Exemplo: » a luz indicadora (verde) acende-se. » som de confirmação no auscultador. »...

  • Seite 115: Programação Dos Botões Para A Chamada De Intercomunicação

    Programação dos botões para a chamada de intercomunicação DIP S2 com Art. 6433, 6434 DIP S1 DIP 1 DIP 2 DIP 3 DIP 4 INTb INTb INTb ENDEREÇO INTb INTb INTb INTb PROG Exemplo 1 - Intercomunicador selectivo EX. 1: tabela B EX.

  • Seite 116: Reinicialização Da Programação

    TAB. C Endereços da coluna *NOTA: o código 240 está reservado para a central de portaria Reinicialização da programação S1/S2/LED1 DIP ON 5 sec 2 sec Configurações de fábrica:...

  • Seite 119: Programação Directa Da Chamada De Intercomunicação

    Programação directa da chamada de intercomunicação Variante das campainhas do monitor Fase 1: entrada em programação Operador 1 e operador 2 realizam as seguintes operações nos 2 postos internos: 4. O posto interno emite 1 som. »A luz indicadora verde pisca. »O posto interno entra em comunicação.

  • Seite 120: Programações Especiais Art. 4680Kc

    Programações especiais Art. 4680KC Resistência antiembaciamento 1622 4680 4680K Mensagens audiovisuais 4680C 4680KC Fechadura Configurar os dips segundo a função que se pretende programar, consultar a tabela da pág. 120 1622 4680 4680K 4680C 4680KC Gestão do comando actuador NOTA: na instalação o Art. 1256 não deverá...
  • Seite 122 MSK/012IC Schema base per kit monofamiliari Art. 8171IMC. Messa in funzione/verifica tensioni di impianto a riposo. Basic diagram for single-family kit Art. 8171IMC. Switching on/voltage check with system in standby. Schéma base pour kit un usager Art. 8171IMC. Mise en service/vérification tensions d'installation au repos. Basisschema pour kits voor eengezinswoningen Art.
  • Seite 123 MSK/017IAC Schema per kit monofamiliari Art. 8171IMC ampliati con un secondo Art. 4878KC Diagram for single-family kits Art.8171IMC extended with a second Art. 4878KC Schéma pour kit un usager Art. 8171IMC amplifié par un second Art. 4878KC Schema voor kit eengezinswoning Art. 8171IMC uitgebreid met een tweede Art. 4878KC Plan für Einfamilien-Set Art.
  • Seite 124 MSK/012I/AC Schema per kit monofamiliare con alimentatore aggiuntivo Art. 1595 Diagram for single-family kit with additional power supply unit Art. 1595 Schéma pour kit un usager avec alimentateur complémentaire Art. 1595 Schema voor kit voor eengezinswoningen met extra voedingstransformator Art. 1595 Schaltplan für Einfamilienset mit zusätzlichem Netzteil Art.
  • Seite 125 MSK/015IC Utilizzo modulo telecamera scorporata Art. 1259C Einsatz des separaten Kameramoduls Art. 1259C Use of remote camera module Art. 1259C Uso del módulo telecámara separada Art. 1259C Emploi module caméra déportée Art. 1259C Utilização do módulo da câmara separada Art. 1259C Gebruik module voor externe camera Art.
  • Seite 126 MSK/EN/107IC Schema per connessione a porta principale da 2 a 9 Magis Kit tramite Art. 4834/9 Diagram for connecting 2 to 9 Magis Kits to main entrance panel using Art. 4834/9 Schéma pour connexion à porte principale de 2 à 9 Magis kit avec Art. 4834/9 Schema voor aansluiting op hoofdingang van 2 tot 9 Magis Kits met Art.
  • Seite 127 Plan für den Anschluss von 2 bis 9 Magis Kit an die Haupttür über Art. 4834/9 Esquema para conectar a la puerta principal de dos a nueve Magis Kit mediante el Art. 4834/9 Esquema para a ligação com a porta principal de 2 a 9 Magis Kits através do Art. 4834/9...
  • Seite 128 MSK/EN/108IC Schema per connessione a porta principale di 30 Magis Kit (massimo). Collegamento Magis in cascata con Art. 1424. Diagram for connecting 30 Magis Kits (maximum) to the main entrance panel. Cascade connection of Magis using Art. 1424. Schéma pour connexion à porte principale de 30 Magis kit (maximum). Branchement Magis en cascade avec Art. 1424.
  • Seite 129 Plan für den Anschluss von 30 Magis Kit (max.) an die Haupttür. Anschluss von Magis in Kaskadenschaltung mit Art. 1424. Esquema para conectar a la puerta principal treinta Magis Kit (máximo). Conexión Magis en cascada con Art. 1424. Esquema para a ligação com a porta principal de 30 Magis Kits (máximo). Ligação Magis em cascata com Art. 1424.
  • Seite 130 SB2/AAR Collegamento amplificatore video Art. 4833C Anschluss Videosignalverstärker Art. 4833C Connection of video amplifier Art. 4833C Conexión del amplificador vídeo Art. 4833C Connexion amplificateur vidéo Art. 4833C Ligação do amplificador vídeo Art. 4833C Aansluiting van de videoversterker Art. 4833C MSK/HCA Aggiunta di un monitor principale in parallelo.
  • Seite 131 MSK/IC Aggiunta di un monitor principale in parallelo. Collegamento in derivazione Addition of a main monitor in parallel. Branch connection Adjonction d'un moniteur principal en parallèle. Connexion en dérivation Toevoeging van een hoofdmonitor. Afgetakte aansluiting Zusätzliche Installation eines Hauptmonitors in Parallelschaltung, Abzweigverbindung Adición de un monitor principal en paralelo.
  • Seite 132 MSK/A23S Collegamento in derivazione di 2 monitor principali e di 2 monitor secondari con lo stesso codice utente Branch connection of 2 main monitors and 2 secondary monitors with the same user code Connexion en dérivation de 2 moniteurs principaux et de 2 moniteurs secondaires avec le même code usager Afgetakte aansluiting van 2 hoofdmonitors en 2 secundaire monitors met dezelfde gebruikerscode Anschluss über Abzweigung von 2 Hauptmonitoren und 2 Zusatzmonitor mit identischem Teilnehmercode Conexión en derivación de 2 monitores principales y 2 monitores secundarias con el mismo código de usuario...
  • Seite 133 MSK/AAE Collegamento citofoni aggiuntivi in derivazione dal monitor Connection of additional door-entry phones with branch connection from monitor Connexion combinés parlophoniques supplémentaires en dérivation du moniteur Aansluiting van extra deurtelefoons afgetakt van de monitor Anschluss zusätzlicher Sprechstellen mit Abzweigung vom Monitor Conexión de telefonillos adicionales en derivación desde el monitor Ligação de telefones intercomunicadores suplementares em derivação do monitor MSK/AAD...
  • Seite 134 MSK/FC Aggiunta di un citofono in parallelo in derivazione dal montante Addition of a parallel door-entry phone, with branch connection from riser Adjonction d'un combiné parlophonique en parallèle en dérivation du montant Aansluiting in cascade van extra deurtelefoons vanaf de monitor Anschluss zusätzlicher Sprechstellen in Kaskadenschaltung vom Monitor Conexión de telefonillos adicionales en cascada desde el monitor Ligação de telefones intercomunicadores suplementares em cascata do monitor...
  • Seite 135 SB2V/AAK Connessione di dispositivi di ripetizione di chiamata (Art. 1229 o Art. 1122/A) Connection of call repetition devices (Art. 1229 or Art. 1122/A) Connexion de dispositifs de répétition d’appel (Art. 1229 ou Art. 1122/A) Aansluiting van een extra bel (Art. 1229 of Art. 1122/A) Anschluss von Rufwiederholeinrichtungen (Art.
  • Seite 136 Utilizzo ingresso IN1 come contatto per segnalazione LED/ALLARME/APRIPORTA/ATTUATORE. Attivazione in chiusura verso CFP2 Using IN1 input for LED/ALARM/LOCK-RELEASE/ACTUATOR indication. Activation on closure towards CFP2 Utilisation de l'entrée IN1 comme contact pour signal LED/ALARME/OUVRE-PORTE/ACTIONNEUR. Activation en fermeture vers CFP2 Gebruik ingang IN1 als contact voor signalering LED/ALARM/DEUROPENER/RELAIS. Activering bij sluiting naar CFP2 Verwendung des Eingangs IN1 als Meldekontakt LED/ALARM/TÜRÖFFNER/RELAIS.
  • Seite 137 SB2/AAM2 Utilizzo per usi vari del pulsante P1 Verwendung von Taste P1 für sonstige Funktionen Use for various purposes of button P1 Pulsador P1 para varios usos Utilisation pour usages divers du bouton P1 Utilização do botão P1 para vários usos Gebruik voor verschillende doeleinden van drukknop P1 6402E P1 C1...
  • Seite 138 PXK/RTNP Utilizzo relé posto esterno su apriporta o comando attuatore (vedi programmazioni speciali pag.18: gestione comando attuatore) Using the external unit relay on lock-release or actuator control (see special programming, page 35: actuator control management) Utilisation relais poste extérieur sur ouvre-porte ou commande actionneur (voir programmations spéciales, page 52 : gestion commande actionneur) Gebruik relais entreepaneel op deuropener of relaissturing (zie Speciale programmeringsmogelijkheden, pag.
  • Seite 139 Utilizzo della rete RC per filtro serratura sui contatti del relè Using the RC network for door lock filter on relay contacts Utilisation du réseau RC pour filtre gâche sur les contacts du relais Gebruik van het RC-net voor storingsfilter op de contacten van het relais Verwendung des RC-Glieds als Türöffner-Filter an den Relaiskontakten Uso de la red RC para el filtro de la cerradura en los contactos del relé...

Inhaltsverzeichnis
