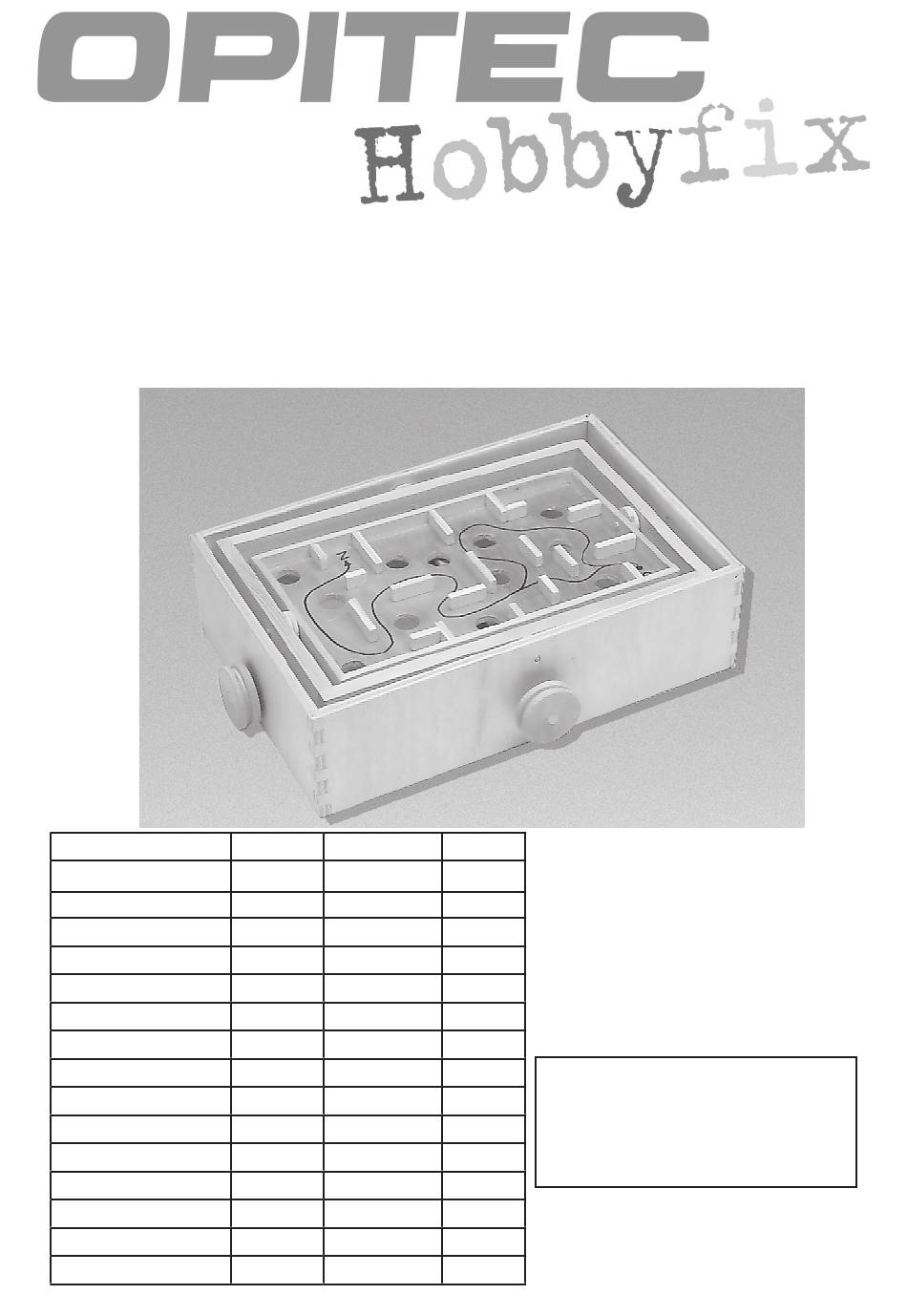

STÜCKLISTE
Seitenteile Sperrholz
Seitenteile Sperrholz
Spielfläche Sperrholz
Sperrholz für Kleinteile
Kiefernleisten
Kiefernleisten
Kiefernleisten
Rundholz
Rundholz
Rundholz
Holzräder
Holzschrauben
Glaskugel
Bindfaden
D104098#1
1 0 4 . 0 9 8
L a b y r i n t h
Stückzahl
Maße (mm)
2
8 x 80 x 300
2
8 x 80 x 200
1
4/5 x 140 x 240
1
4/5 x 30 x 100
2
10 x 20 x 300
2
10 x 20 x 200
6
5 x 10 x 250
1
ø 4 x 100
1
ø 6 x 350
1
ø 6 x 250
4
ø 30 mm
4
2 x 12 mm
1
ø 15 mm
1
1,00 m
Benötigtes Werkzeug:
Teil-Nr.
Laubsäge
1
Ständerbohrmaschine
2
Holzleim
Feile
3
Schere
4
Farbstift
Forstnerbohrer
5
6
7
Bei den OPITEC Werkpackungen handelt es sich
8
nach Fertigstellung nicht um Artikel mit Spiel-
zeugcharakter allgemein handelsüblicher Art,
9
sondern um Lehr- und Lernmittel als Unterstüt-
10
zung der pädagogischen Arbeit.
11
12
13
14
Hinweis
1
Werbung
Verwandte Anleitungen für Opitec Labyrinth
Inhaltszusammenfassung für Opitec Labyrinth
- Seite 1 10 x 20 x 300 Kiefernleisten 10 x 20 x 200 Hinweis Kiefernleisten 5 x 10 x 250 Bei den OPITEC Werkpackungen handelt es sich Rundholz ø 4 x 100 nach Fertigstellung nicht um Artikel mit Spiel- zeugcharakter allgemein handelsüblicher Art, Rundholz ø...
- Seite 2 ANLEITUNG Allgemein Die Rahmen können entweder stumpf mit Leim und Nägel oder in der schwierigeren Variante fachgerecht mit sog. Fingerzinken oder auch auf Gehrung zusammengebaut werden. 1. Äußerer Rahmen (Fingerzinken-Verbindungen): Fingerzinken-Verbindungen: a) An beiden Enden des Seitenteils (Teil 1) einen 8mm breiten Streifen anzeichnen (s. Abb. 1). Diesen Streifen in 5 Teile á...
- Seite 3 ANLEITUNG c) Alle 4 Teile nach Abb. 3 zusammenstecken Abb. 3 und verleimen. Hinweis: Lage der Bohrungen beachten! Abb. 3 2. Innerer Rahmen (Plattung): a) Die Leisten (Teil 5/6) mit Hilfe einer Laubsäge auf 270mm bzw. 170 mm kürzen. (siehe Abb. 4). b) Die Mitte auf jeder Leiste anzeichnen und eine Bohrung ø...
- Seite 4 ANLEITUNG 2. Rahmen mit Spielfläche (45° Gehrung) a) 2 Leisten (Teil 7) mit Hilfe einer Laubsäge auf 240 mm kürzen. Beide Seiten mit einer Feile auf 45 ° anschrägen. (s. Abb. 6) Abb. 6 b) 2 Leisten (Teil 7) auf 140 mm kürzen und diese wie in Punkt 2a auf 45° anschrägen (s. Abb. 7) Abb.
- Seite 5 ANLEITUNG e) Auf beiligende Sperrholzplatte für das Spielfeld (Teil 3) die Schablone (siehe Seite 7) übertragen und die Löcher ø 20 mm mit Hilfe eines Forstnerbohrers bohren. Die in Punkt d) abgesägten Leistenstücke auf die eingezeichneten Felder der Schablone aufleimen. (s. Abb. 10) Spielfeldrahmen auf das fertige Spielfeld aufleimen.
- Seite 6 ANLEITUNG 4. Steuerung a) Das Rundholz (Teil 9) auf 310 mm und das Rundholz (Teil 10) auf 210 mm kürzen. b) Beide Rundhölzer überkreuzt in die Bohrungen ø 6mm des äußeren Rahmens stecken und auf den Enden jeweils ein gebohrtes Holzrad ø 30 mm (Teil 11) aufleimen. (s. Abb. 12/ A ) c) Vom Rundholz (Teil 8) 4 Stücke á...
- Seite 7 Schablone für das Spielfeld Hinweis: Dies ist ein Gestaltungsvorschlag und kann von jedem einzelnen individuell angeordnet werden. M 1 : 1 D104098#1...
