RAVAGLIOLI RAV4300 Bedienungsanleitung Seite 38

RISERVATO AL PERSONALE AUTORIZZATO ALL'INSTALLAZIONE - ONLY FOR INSTALLATION-AUTHORIZED STAFF
RAV4300
RAV4350
RAV4300DC
RAV4350DC
RAV4800
RAV4800DC
RAV4650
RAV4650DC
RAV4351
RAV4400
RAV4401
RAV4401DC
RAV4355
RAV4405
RAV4501
RAV4501L
38

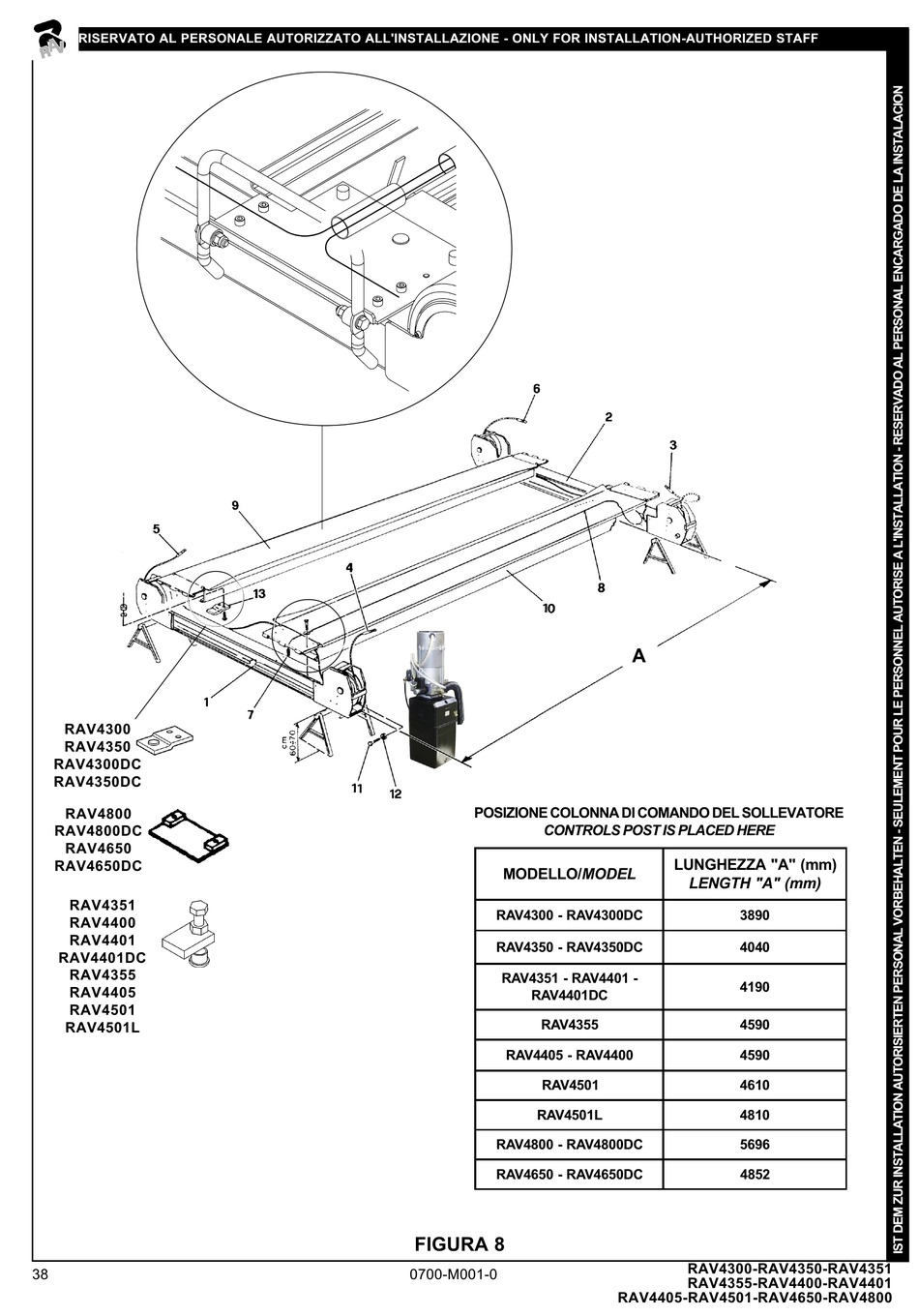

POSIZIONE COLONNA DI COMANDO DEL SOLLEVATORE
CONTROLS POST IS PLACED HERE
MODELLO/MODEL
RAV4300 - RAV4300DC
RAV4350 - RAV4350DC
RAV4351 - RAV4401 -
RAV4401DC
RAV4355
RAV4405 - RAV4400
RAV4501
RAV4501L
RAV4800 - RAV4800DC
RAV4650 - RAV4650DC
FIGURA 8
0700-M001-0
A
LUNGHEZZA "A" (mm)
LENGTH "A" (mm)
3890
4040
4190
4590
4590
4610
4810
5696
4852
RAV4300-RAV4350-RAV4351
RAV4355-RAV4400-RAV4401
RAV4405-RAV4501-RAV4650-RAV4800
