RAVAGLIOLI RAV4300 Bedienungsanleitung Seite 36

RISERVATO AL PERSONALE AUTORIZZATO ALL'INSTALLAZIONE - ONLY FOR INSTALLATION-AUTHORIZED STAFF
MODELLO
MODEL
RAV4300 - RAV4300DC
RAV4350 - RAV4350DC
RAV4351
RAV4355
RAV4400
RAV4401 - RAV4401DC
RAV4405
RAV4501
RAV4501L
RAV4800 - RAV4800DC
RAV4650 - RAV4650DC
36
A B C
4360 2805 150
4510 2855 150
4660 3005 150
5060 3005 160
5200 3205 160
4660 3205 150
5060 3405 160
5080 3405 160
5380 3405 160
6255 3830 200
5410 3830 200

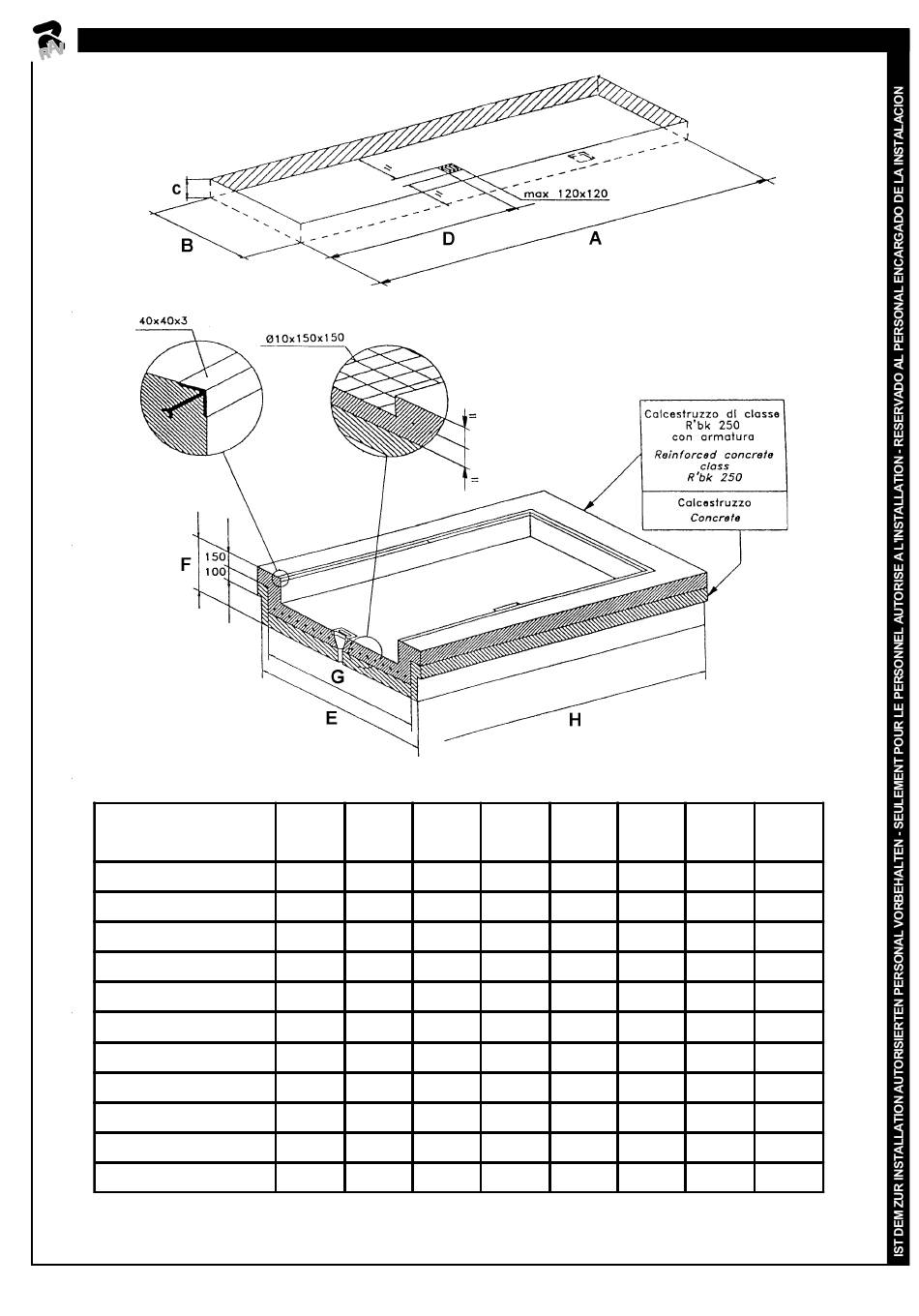

FIGURA 7
0700-M001-0
D E F
2300 3305 400
2300 3355 400
2300 3505 400
2500 3505 400
2500 3705 400
2300 3705 400
2500 3905 400
2500 3905 400
2500 3905 400
3000 4330 450
2600 4330 450
RAV4405-RAV4501-RAV4650-RAV4800
G H
3105 4860
3155 5010
3305 5160
3305 5560
3505 5700
3505 5160
3705 5560
3705 5580
3705 5880
4130 6755
4130 5910
RAV4300-RAV4350-RAV4351
RAV4355-RAV4400-RAV4401
