- Seite 1 KeContact KC-P30 Ladestation Installationshandbuch V 3.26 Originalbetriebsanleitung...
- Seite 2 Änderungen im Sinne der technischen Weiterentwicklung vorbehalten. Angaben erfolgen ohne Gewähr. Wir wahren unsere Rechte. Gewerbepark Urfahr, 4041 Linz, Austria, Telefon: +43 732 7090-0, KEBA AG Headquarters: Fax: +43 732 7309-10, keba@keba.com Informationen zu unseren Niederlassungen finden Sie unter www.keba.com.
-
Seite 3: Inhaltsverzeichnis
Montage- und Einbauhinweise.................. Allgemeine Kriterien für die Standortauswahl ..........Platzbedarf....................... Benötigtes Werkzeug..................Ladestation montieren ..................Anschlüsse und Verdrahtung ................... Anschlussübersicht ..................Benötigtes Werkzeug..................Spannungsversorgung..................Freigabe-Eingang X1 ..................Schaltkontakt-Ausgang X2................Ethernet-Anschluss X3 und X4 (optional) ............Konfiguration......................DIP-Switch Einstellungen................. Installationshandbuch V3.26 © KEBA... - Seite 4 Entsorgung der Ladestation................12 Technische Daten....................... 12.1 Allgemein ......................12.2 Versorgung ...................... 12.3 Kabel / Buchse....................12.4 Umgebungsbedingungen................. 12.5 Schnittstellen....................12.6 Optionen ......................12.7 Eichfähiger Energiezähler................12.8 Abmessungen und Gewicht ................13 EU Richtlinien und Normen..................14 Konformitätserklärung....................Installationshandbuch V3.26 © KEBA...
-
Seite 5: Einleitung
Die Abbildungen und Erläuterungen beziehen sich auf eine typische Ausfüh- rung des Geräts. Die Ausführung Ihres Geräts kann davon abweichen. Es wird empfohlen, die Ladestation immer auf dem aktuellsten Software- Stand zu halten, da dieser Funktionserweiterungen und Produktverbesse- rungen enthält. Installationshandbuch V3.26 © KEBA... -
Seite 6: Darstellung Sicherheitshinweise
Zweck des Dokuments Dieses Dokument beschreibt die komplette Installation von KC-P30. Dieses Dokument dient als Erweiterung zu den mitgelieferten Handbüchern von KC-P30. Alle Anweisungen und Sicherheitshinweise in den mitgelieferten Hand- büchern sind unbedingt zu beachten! Installationshandbuch V3.26 © KEBA... -
Seite 7: Voraussetzungen
Schäden am Gerät führen! Der Gerätehersteller lehnt jede Haftung für daraus resultierende Ansprüche Garantie Es dürfen nur die von KEBA ausdrücklich erlaubten Instandhaltungsarbeiten vorgenommen werden. Sonstige Manipulationen am Gerät haben den Ver- lust der Garantieleistung zur Folge. Installationshandbuch V3.26... -
Seite 8: Hinweise Zu Diesem Dokument
Austausch oder die Reparatur der Ladestation durch den Fachhänd- ler oder Servicepartner einzuleiten. Hinweise zu diesem Dokument Das Handbuch ist Teil des Produktes. Es ist über seine gesamte Lebens- dauer aufzubewahren und gegebenenfalls an nachfolgende Besitzer oder Benutzer des Produktes weiterzugeben. Installationshandbuch V3.26 © KEBA... -
Seite 9: Weiterführende Dokumentation
Weiterführende Dokumentation Handbücher und weiterführende Informationen sind auf unserer Website verfügbar: www.keba.com/emobility-downloads Bezeichnung Zielgruppe ● Endkunde Bedienungsanleitung ● Elektrofachkraft ● Endkunde Konfigurationshandbuch P30 x-series ● Elektrofachkraft UDP Programmers Guide ● Programmierer ● Endkunde ● Elektrofachkraft ● Servicetechniker Installationshandbuch V3.26 © KEBA... -
Seite 10: Sicherheitshinweise
● Das Verwenden von Kabelverlängerungssets ist untersagt. ● Das Verwenden von Adaptern jeglicher Art ist untersagt. Personen, die aufgrund fachlicher Ausbildung, Kenntnis und Erfahrung so- wie Kenntnis der einschlägigen Normen die übertragenen Arbeiten beurtei- len und mögliche Gefahren erkennen können. Installationshandbuch V3.26 © KEBA... - Seite 11 überfahren) und der Kontaktbereich darf nicht mit Hitze- quellen, Schmutz oder Wasser in Berührung kommen. ● Die Ladestation keinesfalls mit aggressiven Lösungs- und Reinigungs- mitteln, scheuernden Materialien, Strahlwasser (Gartenschlauch, Hoch- druckreiniger etc.) oder zu starkem Druck reinigen. Installationshandbuch V3.26 © KEBA...
-
Seite 12: Lieferumfang
Abb. 3-2: Montagematerial b/c/x Beschreibung e-series -series Kabelverschraubung M32x1,5 (Klemmbereich 10–21mm) Gegenmutter M32x1,5 Kabelverschraubung M16x1,5 (Klemmbereich 4–10mm) Kabelverschraubung M20 Gegenmutter M16x1,5 Doppelmembranstutzen M32 (Klemmbereich 14–21mm) Doppelmembranstutzen M20 (Klemmbereich 7–12mm) Plombierkappe für Klemmenabdeckung Reduziereinsatz M32/M20 Plombierkappe für Anschlussfeldabdeckung Installationshandbuch V3.26 © KEBA... - Seite 13 KC-P30 Lieferumfang Befestigungsset für Wandmontage Abb. 3-3: Befestigungsset für Wandmontage b/c/x Beschreibung e-series -series Stockschrauben M8x100 Mutter ISO 10511 - M8 Unterlegscheibe ISO 7089 - 8,4 Dübel für M8; Fischer UXR-8 Installationshandbuch V3.26 © KEBA...
-

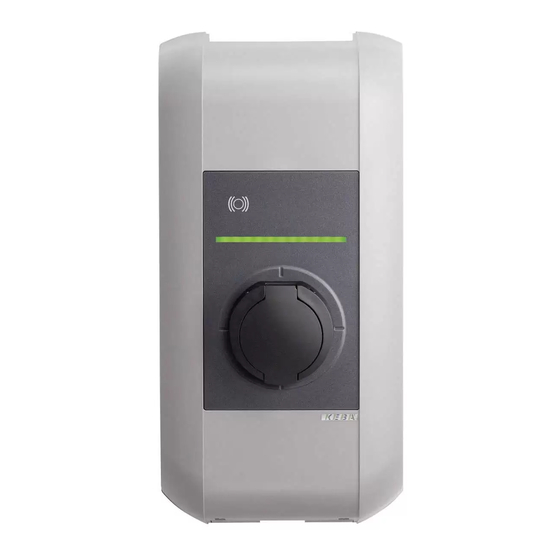

Seite 14: Beschreibung Der Ladestation
... Schlüsselschalter (optional) ... LED-Balken ... Fixes Ladekabel (optional) ... Ladebuchse mit Blende (optional) ... Halterung für Ladekabel (optional) ... Display (optional) Information Je nach Ausführung der Ladestation können Ladebuchse oder Ladekabel von der dargestellten Form abweichen. Installationshandbuch V3.26 © KEBA... -
Seite 15: Rückansicht
... Befestigungslöcher ... Unterputz Kabeleinführöffnungen M32 (für Versorgungsleitung) ... Unterputz Kabeleinführöffnungen M20 (für Steuerleitung oder Ether- net) Draufsicht Abb. 4-6: Draufsicht ... Typenschild ... Aufputz Kabeleinführöffnungen M32 (für Versorgungsleitung) ... Aufputz Kabeleinführöffnungen M16 (für Steuerleitung oder Ethernet) Installationshandbuch V3.26 © KEBA... -
Seite 16: Typenschild
... Produktionsdatum Übersicht Varianten Die Art und Ausstattung der Ladestation lässt sich über die Produktbezeich- nung ermitteln. Die Produktbezeichnung ist am Typenschild angegeben. Aufgrund technischer oder gesetzlicher Restriktionen sind nicht alle Varian- ten/Optionen in allen Ländern verfügbar. Installationshandbuch V3.26 © KEBA... - Seite 17 Schütz 3-phasig Energiezähler Keiner Energiezähler, nicht geeicht Eichfähiger Energiezähler, MID Eichfähiges Messgerät für elektrische Energie mit nationaler Zulassung Autorisierung Keine RFID Schlüsselschalter MID (Measuring Instruments Directive): Messgeräterichtlinie Gemäß § 46 des Mess- und Eichgesetzes (REA Nr. 6.8) Installationshandbuch V3.26 © KEBA...
- Seite 18 Ladestation und der Installation der kompletten Anlage nach spezifi- schen Renault bzw. Renault-Nissan Standards. Für weitere Informationen zu diesen Geräten und den zugehörigen Schulun- gen kontaktieren Sie bitte KEBA über das online Kontaktformular oder Ihren zugewiesenen Betreuer. Installationshandbuch V3.26...
-
Seite 19: Optionen
Der Schlüsselschalter dient zur Autorisierung eines Ladevorgangs mit einem Schlüssel. Abb. 4-9: Schlüsselschalter ... Schlüsselschalter 4.6.3 GSM (nur P30 x-series) Um in einem Ladenetzwerk mit einem übergeordneten OCPP-Backend kom- munizieren zu können, kann die Ladestation optional mit einem GSM-Modul ausgestattet sein. Installationshandbuch V3.26 © KEBA... -
Seite 20: Anzeigen Und Bedienelemente
Die Hauptaufgabe besteht jedoch darin, den Stand des internen Energiezäh- lers anzuzeigen. Bei Inaktivität wird die Helligkeit der Anzeige reduziert und nach einigen Minuten ausgeschaltet. Das Display leuchtet durch das Gehäuse hindurch und ist nur bei aktiver Stromversorgung sichtbar. Installationshandbuch V3.26 © KEBA... -
Seite 21: Montage- Und Einbauhinweise
Trägerelement der Wand befestigt werden. Für die an- deren Befestigungsschrauben müssen spezielle Hohlwanddübel verwendet werden. Es ist besonders auf ausreichende Tragfähigkeit der Unterkon- struktion zu achten. Abb. 6-12: Wasserablauf ... Wasserablauf ... Wand oder Standsäule ... Ladestation Installationshandbuch V3.26 © KEBA... - Seite 22 über die Durchlässe ins Gerät gelangen kann, muss die Rückseite der Ladestation vollflächig geschützt sein. ● Die Ladestation muss immer vollständig und ordnungsgemäß mit den mitgelieferten Kabelverschraubungen bestückt werden. Nicht benötigte offene Kabeleinführöffnungen müssen mit Blindverschraubungen zuge- schraubt werden, um die notwendige Dichtheit zu gewährleisten. Installationshandbuch V3.26 © KEBA...
-
Seite 23: Allgemeine Kriterien Für Die Standortauswahl
Das Gerät darf nicht direktem Strahlwasser ausgesetzt werden (durch z.B. benachbarte manuelle Autowaschanlagen, Hochdruckreiniger, Gar- tenschlauch). ● Das Gerät soll nach Möglichkeit vor direktem Regen geschützt montiert werden, um z.B. Vereisung, Beschädigungen durch Hagel oder derglei- chen zu vermeiden. Installationshandbuch V3.26 © KEBA... -
Seite 24: Platzbedarf
Werden mehrere Ladestationen nebeneinander montiert, ist zwischen den Ladestationen ein Abstand von mindestens 200 mm einzuhalten. Information Es wird empfohlen die Ladestation (Höhe Ladebuchse) in einer Höhe von 1,2 m zu montieren. Es ist zu beachten, dass nationale Vorschriften die Hö- he begrenzen können. Installationshandbuch V3.26 © KEBA... -
Seite 25: Benötigtes Werkzeug
2) Gehäuseabdeckung unten max. 1 cm anheben und danach nach oben wegschieben 2. 3) Die vier Schrauben der Anschlussfeldabdeckung lösen und die An- schlussfeldabdeckung nach oben wegnehmen. 4) Die beiden Schrauben der Klemmenabdeckung lösen und die Klem- menabdeckung nach oben wegnehmen. Installationshandbuch V3.26 © KEBA... - Seite 26 Stelle an der Wand anzeich- nen. Dazu kann die mitgelieferte Bohrschablone verwendet werden. Abb. 6-14: Bohrschablone ... Befestigungslöcher ... Kabeleinführöffnungen ... Kabelhalterungslöcher 2) Ist eine Kabelhalterung vorhanden, die Kabelhalterungslöcher zeichnen. 3) Bohrlöcher bohren und gegebenenfalls Dübel in die Löcher stecken. Installationshandbuch V3.26 © KEBA...
- Seite 27 Gerät zu gewährleisten: Bei Bedarf die Unterleg- scheiben auf die Stockschrauben setzen. 7) Ladestation an der Wand positionieren und mit den 4 Unterlegschei- ben 3 und Muttern an den Stockschrauben festschrauben. Die Ladestation ist nun an der Wand montiert und bereit zur Verkabelung. Installationshandbuch V3.26 © KEBA...
-
Seite 28: Anschlüsse Und Verdrahtung
● Die Sicherung am Sicherungshalter F1 darf nicht zum Ausschalten der Ladestation verwendet werden. Zum Unterbrechen der Versorgungs- spannung ist immer der Leitungsschutzschalter zu verwenden. ● Das Anschlussfeld darf nie unbeaufsichtigt geöffnet bleiben. Vor Verlas- sen der Ladestation ist die Anschlussfeldabdeckung zu montieren. Installationshandbuch V3.26 © KEBA... -
Seite 29: Benötigtes Werkzeug
Anlagenverfügbarkeit erforderlich machen. Der Nennstrom muss entsprechend den Typenschildangaben in Abstim- mung mit der gewünschten Ladeleistung (DIP-Switch Einstellungen zur La- destromvorgabe) und der Versorgungsleitung ermittelt werden. ≤ I ≤ I ≤ I (DIP-Switch) (Schutzschalter) (Versorgungsleitung) (Nennstrom) Installationshandbuch V3.26 © KEBA... - Seite 30 Die Zuleitung muss gerade unter Einhaltung der Biegeradien (ca. Kabel- durchmesser mal 10) durch die Kabelverschraubung bzw. den Doppel- membranstutzen geführt werden. ● Bei Aufputz-Kabelmontage muss die Kabelverschraubung ordnungsge- mäß eingebaut und ausreichend fest verschraubt werden. Installationshandbuch V3.26 © KEBA...
- Seite 31 Hebeln Sie den Schraubendreher nicht auf, ab oder zur Seite! Zum Anschließen der Versorgungsspannung gehen Sie wie folgt vor: 1) Anschlussdrähte auf die entsprechende Länge kürzen (so kurz wie mög- lich). Der Schutzleiter muss länger sein, als die anderen Leiter! Installationshandbuch V3.26 © KEBA...
- Seite 32 Die Ladestation ist an die Spannungsversorgung angeschlossen. Die Ladestation ist im Auslieferzustand auf 10 A eingestellt. Um den Maxi- malstrom an den installierten Leitungsschutzschalter anzupassen, ist eine Konfiguration über die DIP-Switches notwendig. Details dazu siehe 8.1 DIP- Switch Einstellungen. Installationshandbuch V3.26 © KEBA...
-
Seite 33: Freigabe-Eingang X1
Haussteuerung, Photovoltaik-Anlage, Rundsteuerempfän- ger, ...). Die Klemme ist als Federzugklemme ausgeführt. Freigabekontakt Zustand der Ladestation Offen Gesperrt Geschlossen Betriebsbereit Die Verwendung des Freigabe-Eingangs muss mit einer DIP-Switch Einstel- lung (DSW1.1 auf ON) aktiviert werden, siehe 8.1 DIP-Switch Einstellungen. Installationshandbuch V3.26 © KEBA... -
Seite 34: Schaltkontakt-Ausgang X2
DSW1.2 ON bedeutet, X2 wird als Schütz-Überwachung verwendet. ● DSW1.2 OFF bedeutet, X2 wird als Ladestatusanzeige verwendet. Nähere Informationen siehe 8.1 DIP-Switch Einstellungen. Ladestatusanzeige Schaltkontakt Zustand der Ladestation Fahrzeug angeschlossen, Ladestation außer Offen Betrieb oder Fehler. Installationshandbuch V3.26 © KEBA... -
Seite 35: Schütz-Überwachung
F ≤ 0,5 A strombegrenzende Einrichtung 7.5.2 Anschlussbeispiel Der Schaltkontakt-Ausgang kann dazu verwendet werden, um die Ladestati- on mit einer übergeordneten Abschaltlösung stromlos zu machen..Hauptschutzschalter ... Leitungsschutzschalter + FI-Schal- ... Schütz/Relais ... Strombegrenzende Einrichtung ... Unterspannungsauslöser ... Schaltkontakt-Ausgang Installationshandbuch V3.26 © KEBA... -
Seite 36: Ethernet-Anschluss X3 Und X4 (Optional)
Strich oder grün Klemmdaten Kategorie Durchmesser Draht Durchmesser Isolierung 0,36 mm (AWG 27) 0,7 – 0,75 mm Starres Kabel 0,4 – 0,64 mm Cat 5e / Cat6 STP 0,7 – 1,4 mm (AWG 26 – AWG 22) Installationshandbuch V3.26 © KEBA... -
Seite 37: Anschlusskabel Vorbereiten
Zum Anschließen des Kabels gehen Sie wie folgt vor: 1) Das Anschlusskabel an der Stelle des umwickelten Schirmgeflechts in der Schirmschelle [K] befestigen. 2) Die Schirmschelle festschrauben. 3) Die Drähte am Klemmenblock [ETH] mit einem Anlegewerkzeug an- klemmen. Installationshandbuch V3.26 © KEBA... -
Seite 38: Konfiguration
DIP-Switches angezeigt, andere werden nicht dargestellt. Steuerfunktionen - DSW1 DIP-Switch Funktion Abbildung Verwenden des externen Freigabe-Eingangs X1 zum Starten eines Ladevorgangs. DSW1.1 ON: Ladefreigabe bei geschlossenem DSW1.1 X1. Die Ladefreigabe ist zusätzlich abhängig von der RFID-Autorisierung. Details siehe Freigabe-Eingang Installationshandbuch V3.26 © KEBA... -
Seite 39: Schaltkontakt-Ausgang
Betriebsstrom laut Typenschild ist. DIP-Switch Stromstärke Abbildung DSW1.6 DSW1.7 10 A DSW1.8 DSW1.6 DSW1.7 13 A DSW1.8 DSW1.6 DSW1.7 16 A DSW1.8 DSW1.6 DSW1.7 20 A DSW1.8 DSW1.6 DSW1.7 25 A DSW1.8 DSW1.6 DSW1.7 32 A DSW1.8 Installationshandbuch V3.26 © KEBA... - Seite 40 Diese DIP-Switch Einstellung muss für jede DSW2.5 Master- und Slave-Ladestation durchgeführt werden, damit eine Kommunikation der Lade- stationen möglich wird. Inbetriebnahmemodus - DSW2.8 DIP-Switch Funktion Abbildung Inbetriebnahmemodus aktivieren. DSW2.8 Details siehe 9.1 Inbetriebnahmemodus akti- vieren/deaktivieren. Installationshandbuch V3.26 © KEBA...
-
Seite 41: Gsm-Anbindung Vorbereiten (Optional)
(Drahtreste, ...) durch den SIM-Einschubschacht in das Innere der Ladesta- tion gelangen. 1) Falls noch vorhanden, den gekennzeichneten Aufkleber über dem SIM- Einschubschacht entfernen. 2) Die SIM-Karte leicht in den Einschubschacht drücken, bis der Federme- chanismus verriegelt. Installationshandbuch V3.26 © KEBA... - Seite 42 Konfiguration KC-P30 8.2.2 SIM-Karte entfernen 1) Durch einen leichten Druck mit dem Finger auf die SIM-Karte wird ein Federmechanismus betätigt, der die SIM-Karte nach oben schiebt. 2) Die SIM-Karte entnehmen. Installationshandbuch V3.26 © KEBA...
-
Seite 43: Inbetriebnahme
Die Ladebuchse wird verriegelt, um ein Anstecken zu ver- hindern. Ein normaler Ladevorgang ist im Inbetriebnahmemodus nicht möglich. Information Der Inbetriebnahmemodus wird aus Sicherheitsgründen an der Ladestation durch eine orange Anzeige am Segment S3 des LED-Balkens (-/-/orange/-) angezeigt. Installationshandbuch V3.26 © KEBA... -
Seite 44: Sicherheitsprüfungen Durchführen
Es wird nachdrücklich darauf hingewiesen, dass sämtliche Bestimmun- gen für die Schutzmaßnahmen einzuhalten sind. Unter anderem sind folgende Punkte zu berücksichtigen: ● Die Prüfungen (Durchgängigkeit der Verbindungen des Schutzleiters; Isolationswiderstand; RCD- (FI-) Auslösestrom, Auslösezeit, …) sind durchzuführen. Installationshandbuch V3.26 © KEBA... -
Seite 45: Abdeckungen Montieren
Die Nasen an der Anschlussfeldabdeckung müssen bündig mit dem umschließenden Gehäuse abschließen. Nur so wird das Gerät ordnungsgemäß abgedichtet. Die rechte, obere Schraube kann gegebenenfalls mit der mitgelieferten Plombierkappe versehen werden (siehe 9.4 Plombierung anbringen). Installationshandbuch V3.26 © KEBA... - Seite 46 Widerstände in die Führungen glei- ten. Die Gehäuseabdeckung muss auf allen Seiten korrekt in der Ge- häuseführung sitzen. 4) Die Gehäuseabdeckung unten mit 2 Schrauben befestigen. Alle Abdeckungen sind montiert und die Ladestation ist betriebsbereit. Installationshandbuch V3.26 © KEBA...
-
Seite 47: Plombierung Anbringen
4) Die Schraube mit der Plombierkappe wieder in der Abdeckung fest- schrauben. 5) Deckel der Plombierkappe zuklappen. 6) Den Plombierungsdraht durch die Öffnung der Plombierkappe über der Schraube einfädeln und die Plombe setzen. Die Plombierung ist angebracht. Gegebenenfalls alle weiteren Abdeckungen der Ladestation wieder montieren. Installationshandbuch V3.26 © KEBA... -
Seite 48: Instandhaltung
6) Den Sicherungshalter hineindrücken und im Uhrzeigersinn festschrau- ben. 7) Die Gehäuseabdeckungen wieder auf die Ladestation montieren. Die Sicherung ist gewechselt. 10.2 Fehler- und Störungsbehebung Weiterführende Informationen (z.B. Bedienungs- und Konfigurationsanlei- tung) sowie Kontaktdaten sind auf unserer Website verfügbar: www.keba.com/emobility-downloads Installationshandbuch V3.26 © KEBA... -
Seite 49: Software-Update
● Dünner Gegenstand zum Verdrehen der Schlossnase Ein neues Zylinderschloss muss folgende Anforderungen erfüllen: ● Profil-Halbzylinder nach EN 1303 bzw. DIN 18252 ● Verstellbare Schlossnase ● Maße (in mm) gemäß Abbildung. Maß A = 30 mm Installationshandbuch V3.26 © KEBA... -
Seite 50: Zylinderschloss Ausbauen
5) Den Schlüssel nach rechts drehen, bis die Wider- stände spürbar überwunden sind und der Schlüssel abgezogen werden kann. Der Schlüssel darf nicht über die Position [MAX] hin- ausgedreht werden. Der Schlüsselschalter ist nun einsatzbereit. Installationshandbuch V3.26 © KEBA... -
Seite 51: Entsorgung
Hausmüll zu entsorgen sind. ● Die Werkstoffe sind gemäß ihrer Kennzeichnung wieder ver- wertbar. Mit der Wiederverwendung, der stofflichen Verwertung oder anderen Formen der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt. Installationshandbuch V3.26 © KEBA... -
Seite 52: Technische Daten
Leerlauf: 4 W, Angesteckt: 5 W, Ladend: 7 W 10 A / 13 A / 16 A / 20 A / 25 A / 32 A Nennstrom (konfigurierbar): 1-phasig oder 3-phasig Netzfrequenz: 50 Hz Netzformen: TT / TN / IT Installationshandbuch V3.26 © KEBA... -
Seite 53: Kabel / Buchse
An der Wand oder an der Standsäule Betriebstemperatur: -25 °C bis +50 °C (ohne direkte Sonnenein- ● 16 A: strahlung) -25 °C bis +40 °C (ohne direkte Sonnenein- ● 32 A: strahlung) Lagertemperatur: -25 °C bis +80 °C Installationshandbuch V3.26 © KEBA... -
Seite 54: Schnittstellen
Schaltkontakt-Ausgang Externe Sicherheitskleinspannung, Typ: <50 V AC, 50/60 Hz Notwendige Strombegrenzung: <0,5 A Klemmentyp: Federzugklemme Querschnitt: 0,08 – 4 mm AWG: 28 – 12 Abisolierlänge: 8 mm 12.6 Optionen Typ: 3G / UMTS SIM-Karte Größe: Mini-Sim (2FF) Typ: Industrial/M2M empfohlen Installationshandbuch V3.26 © KEBA... -
Seite 55: Eichfähiger Energiezähler
Klasse A (gemäß EN 50470-1 / -3) am Abga- Genauigkeitsklasse: bepunkt ● Format: OCMF ● ID der Ladestation Generierung eines Messdatensatzes je La- ● Energie der Ladesitzung desitzung: ● Transaktionskennung ● Signatur Langzeitspeicher für Messdaten im Gerät: > 20.000 Ladesitzungen Installationshandbuch V3.26 © KEBA... -
Seite 56: Abmessungen Und Gewicht
Verifikation von Messdaten: https://transparenz.software/ 12.8 Abmessungen und Gewicht Variante mit Normbuchse (Typ 2) Höhe / Breite / Tiefe: 516 mm / 240 mm / 166 mm Gewicht: Ca. 4,8 - 5 kg (variantenabhängig) Abb. 12-20: Abmessungen in Millimeter Installationshandbuch V3.26 © KEBA... - Seite 57 KC-P30 Technische Daten Variante mit Ladekabel und Halterung Höhe / Breite / Tiefe: 643 mm / 240 mm / 142 mm Gewicht: Ca. 5,3 - 7,8 kg (variantenabhängig) Abb. 12-21: Abmessungen in Millimeter Installationshandbuch V3.26 © KEBA...
-
Seite 58: Eu Richtlinien Und Normen
EU Richtlinien und Normen 2014/35/EU Niederspannungsrichtlinie Richtlinie über die elektromagnetische Ver- 2014/30/EU träglichkeit 2014/53/EU Radio Equipment Directive (RED) Richtlinie zur Beschränkung der Verwendung 2011/65/EU von gefährlichen Stoffen (RoHS) Richtlinie über Elektro-und Elektronik-Altge- 2012/19/EU räte (WEEE) 2014/32/EU Europäische Messgeräterichtlinie (MID) Installationshandbuch V3.26 © KEBA... -
Seite 59: Konformitätserklärung
KC-P30 Konformitätserklärung Konformitätserklärung Installationshandbuch V3.26 © KEBA... - Seite 60 Konformitätserklärung KC-P30 Installationshandbuch V3.26 © KEBA...
