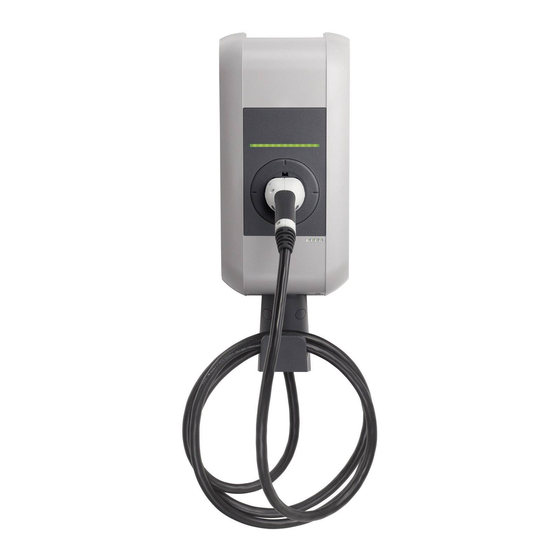

Keba KeContact P20 Installationshandbuch

Stromladestation
Vorschau ausblenden Andere Handbücher für KeContact P20:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
KeContact P20
Installationshandbuch
(für den Fachmann)

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Keba KeContact P20

Inhaltszusammenfassung für Keba KeContact P20

  • Seite 1 KeContact P20 Installationshandbuch (für den Fachmann)
  • Seite 2 Änderungen im Sinne der technischen Weiterentwicklung vorbehalten. Angaben erfolgen ohne Gewähr. Wir wahren unsere Rechte. Sämtliches geistige Eigentum, darunter auch Warenzeichen und Urheberrechte, ist Eigentum der jeweiligen Besitzer. Jegliche unerlaubte Verwendung solchen geistigen Eigentums ist ausdrücklich untersagt. Dokument: Version 1.41 / Artikel Nr.: 89105 KEBA AG, Postfach 111, Gewerbepark Urfahr, A-4041 Linz...
  • Seite 3 KeContact P20 Inhalt KeContact P20 trägt das CE-Zeichen. Die entsprechenden Konformitätserklärungen liegen bei KEBA AG auf. KeContact P20 erfüllt die ROHS Richtlinie (2011/65/EU). Die entsprechende Konformitätsbestätigung liegt bei KEBA AG auf. Entsorgungshinweis Das Symbol der durchgestrichenen Abfalltonne bedeutet, dass Elektro- und Elektronikgeräte inklusive Zubehör getrennt vom allgemeinen Hausmüll zu entsorgen sind.

  • Seite 4: Inhaltsverzeichnis

    KeContact P20 Inhalt Inhalt Wichtige Informationen ......................... 5 Sicherheitshinweise ......................5 Bestimmungsgemäßer Gebrauch ..................7 Zu diesem Handbuch ......................7 Produktbezeichnung ......................8 Übersicht............................9 Variantenübersicht ........................ 9 Optionale Ausstattung......................10 2.2.1 RFID Sensor ......................10 2.2.2 Schlüsselschalter ....................10 2.2.3...

  • Seite 5: Wichtige Informationen

    1 Wichtige Informationen 1.1 Sicherheitshinweise WARNUNG! Nichtbeachtung der Sicherheitshinweise kann zu Lebensgefahr, Verletzungen und Schäden am Gerät führen! KEBA AG lehnt jede Haftung für daraus resultierende Ansprüche ab!  Elektrische Gefahr! Die Montage, erste Inbetriebnahme und Wartung der Stromladestation darf nur von einer einschlägig ausgebildeten, qualifizierten und befugten Elektrofach-...
  • Seite 6 KeContact P20 Wichtige Informationen WARNUNG!  Ziehen Sie das Ladekabel nur am Stecker und nicht am Kabel aus der Steck- verbindung.  Achten Sie darauf, dass das Ladekabel nicht mechanisch beschädigt wird (geknickt, eingeklemmt, oder überfahren) und der Kontaktbereich nicht mit Hit- zequellen, Schmutz oder Wasser in Berührung kommt.

  • Seite 7: Bestimmungsgemäßer Gebrauch

    KeContact P20 Wichtige Informationen 1.2 Bestimmungsgemäßer Gebrauch KeContact P20 ist eine "Stromladestation" für den Innen- und Außenbereich an der elektrisch betriebene Fahrzeuge aufgeladen werden können (z.B. Elektroautos). Die Stromladestation ist zur Montage an einer Wand oder einer Standsäule vorgesehen. Bezüglich Montage und Anschluss der Stromladestation sind die jeweiligen nationalen Vor- schriften zu beachten.

  • Seite 8: Produktbezeichnung

    KeContact P20 Wichtige Informationen 1.4 Produktbezeichnung Beispiel KC-P20-ES240030-000-xxxx Typenschild Produktfamilie Produkt Typ Type / Version siehe oben am Gerät Ausführungsvariante Grundvariante Kabel / Buchse Elektronik Elektrik Optionen Optionaler Kundencode Tasten Authentifizierung 2-stellig Links Rechts Installationshandbuch, Version: 1.41 / Artikel Nr.: 89105...

  • Seite 9: Übersicht

    KeContact P20 Übersicht 2 Übersicht 2.1 Variantenübersicht Basismodell mit Steckdose (Typ 2) Status LED [A]… Normbuchse (Varianten möglich) [B]… Gehäuseabdeckung [C]… Stromladestation (Ausführungsbeispiel) Basismodell mit Ladekabel (Typ 2) Status LED [A]… Parkbucht für Ladestecker [B]… Gehäuseabdeckung [C]… Halterung für Ladekabel [D]…...

  • Seite 10: Optionale Ausstattung

    KeContact P20 Übersicht Basismodell mit Ladekabel (Typ 1) Status LED [A]… Parkbucht für Ladestecker [B]… Gehäuseabdeckung [C]… Halterung für Ladekabel [D]… Stromladestation (Ausführungsbeispiel) 2.2 Optionale Ausstattung 2.2.1 RFID Sensor RFID Sensor Der RFID Sensor [R] dient zur berührungslosen Autorisierung eines Benutzers mit MIFARE Kar- ten oder Tags nach ISO14443.

  • Seite 11: Weitere Optionale Ausstattung

    KeContact P20 Übersicht 2.2.3 Weitere optionale Ausstattung  Netzwerkfähigkeit  Schaltkontakt (zum Steuern von externen Zusatzeinrichtungen z.B. Lüfter)  Freigabeeingang für z.B. Rundsteuerempfänger, Zeitschaltuhren,… Damit kann ein zeitgesteuertes Aufladen des Fahrzeugs realisiert werden.  PLC (Power Line Communication) nach GreenPhy Standard ...

  • Seite 12: Installationsrichtlinien

    KeContact P20 Installationsrichtlinien 3 Installationsrichtlinien 3.1 Allgemeine Kriterien für die Standortauswahl Die Stromladestation wurde für den Innen- und Außenbereich konstruiert. Dementsprechend ist es erforderlich, für die Aufstellbedingungen und den Schutz des Gerätes am Aufstellung- sort zu sorgen.  Berücksichtigen Sie die örtlich geltenden Elektro-Installationsvorschriften, Brandverhü- tungsmaßnahmen und Unfallschutzvorschriften sowie die Rettungswege am Standort.

  • Seite 13: Vorgaben Für Den Elektrischen Anschluss

    KeContact P20 Installationsrichtlinien 3.2 Vorgaben für den Elektrischen Anschluss Allgemeines Die Stromladestation ist im Auslieferzustand auf 10 Ampere eingestellt. Stellen Sie den Ma- ximalstrom mit den DIP-Switches passend zum installierten Leitungsschutzschalter ein (sie- he Kapitel „DIP-Switch Einstellungen“). Die Versorgungsleitung muss in die bestehende Hausinstallation fest verdrahtet installiert werden und den national geltenden gesetzlichen Bestimmungen entsprechen.

  • Seite 14: Erforderlicher Platzbedarf

    Abweichende Anforderungen zur Erfüllung von „Z.E.-Ready®“ (Renault)  Es dürfen keine 13A Ladekabel verwendet werden  Bei 3-phasigem Anschluss der KeContact P20 muss ein Fehlerstromschutzschalter (FI) Type B verwendet werden  Renault empfiehlt die Auswahl des Leitungsschutzschalters nach folgender Tabelle:...

  • Seite 15: Installation

    KeContact P20 Installation 4 Installation Lieferumfang Stromladestation 1 ST Kabelhalterung (bei Variante mit Ladekabel) 1 ST Installationshandbuch (für den Fachmann) 1 ST Benutzerhandbuch (für den Endkunden) 1 ST Bohrschablone 1 ST Schlüssel für Zylinderschloss (optional) 3 ST RFID Karte (optional)
  • Seite 16 KeContact P20 Installation Installationsvoraussetzungen  Vor Beginn der Installation sind die Installationsrichtlinien zu beachten.  Ansprechperson vor Ort (für den Zugang zur Netztrenneinrichtung im Elektroverteiler).  Der elektrische Anschluss (Versorgungsleitung) muss vorbereitet sein.  Akklimatisierung: Bei einem Temperaturunterschied von mehr als 15°C zwischen Transport und Installati- onsort soll die Stromladestation mindestens eine Stunde (am besten ungeöffnet) akklima-...

  • Seite 17: Gehäuse Vorbereiten

    KeContact P20 Installation 4.1 Gehäuse vorbereiten 4.1.1 Gehäuseabdeckung abnehmen Deckelschrauben ► Lösen Sie an der Unterseite der Gehäuseabdeckung die zwei Deckelschrauben [S]. Deckelschrauben Gehäuseabdeckung abnehmen ► (1) Ziehen Sie die Gehäuseabdeckung unten ein Stück heraus. ► (2) Schieben Sie die Gehäuseabdeckung ein Stück nach oben, um sie...

  • Seite 18: Anschlussfeldabdeckung Abnehmen/Montieren

    KeContact P20 Installation 4.1.2 Anschlussfeldabdeckung abnehmen/montieren Anschlussfeldabdeckung abnehmen ► Lösen Sie die vier Schrauben, mit denen die Anschlussfeldabdeckung montiert ist und nehmen Sie die Anschlussfeldabdeckung ab. Anschlussfeldabdeckung abnehmen Hinweis zum späteren Zusammenbau Anschlussfeldabdeckung montieren ► Setzen Sie die Anschlussfeldabdeckung wieder ein.

  • Seite 19: Kabeleinführung Vorbereiten

    KeContact P20 Installation 4.2 Kabeleinführung vorbereiten Für die Kabeleinführung stehen zwei Möglichkeiten zur Verfügung:  Kabeleinführung von oben (Aufputz-Kabelverlegung)  Kabeleinführung von hinten (Unterputz-Kabelverlegung) Vorbereitungen ► Nehmen Sie die Anschlussfeldabdeckung ab (siehe Kapitel „Anschlussfeldabdeckung abnehmen/montieren“). ► Bestücken Sie die Stromladestation mit den erforderlichen Kabelverschraubungen bzw.

  • Seite 20: Kabeleinführung Von Oben - Aufputz-Kabelverlegung

    KeContact P20 Installation 4.2.1 Kabeleinführung von oben - Aufputz-Kabelverlegung Kabeleinführöffnungen - Ansicht von oben [A]…Kabelverschraubung M32 [B]…Kabelverschraubung M16 (Versorgungsleitung) (für Steuerleitung/Ethernet) [C]…Kabelverschraubung M16 (für Steuerleitung/Ethernet) 4.2.2 Kabeleinführung von hinten - Unterputz-Kabelverlegung Kabeleinführöffnungen – Ansicht von vorne Durchführung / Doppelmembranstutzen Durchführung / Doppelmembranstutzen [A]…...

  • Seite 21: Stromladestation Montieren

    Befestigungsmaterialien, die vom mitgelieferten Standard-Befestigungsset abweichen, müssen bauseits bereitgestellt werden. Eine ordnungsgemäße Montage ist zwingend erforderlich und liegt außerhalb der Ver- antwortlichkeit der KEBA AG. Beachten Sie auch die folgende Herstelleranleitung: Anleitung zum Setzen der Dübel und Schrauben. Quelle: Fa. Fischer Installationshandbuch, Version: 1.41 / Artikel Nr.: 89105...
  • Seite 22 KeContact P20 Installation Bohrungen anzeichnen ► Zeichnen Sie die 4 Bohrungen [1] bis [4] mit Hilfe der beigelegten Bohrschablone und einer Wasserwaage an. ► Bohren Sie die vier Befestigungslöcher. Erklärungen zur Bohrschablone:  Die Bohrschablone stellt die Außenkontur der Stromladestation dar.
  • Seite 23 KeContact P20 Installation Stromladestation montieren ► Drehen Sie die Stockschrauben soweit in den Dübel hinein, bis das Gewinde noch ca. 2 cm (‚x’) herausragt. ► Verwenden Sie die Ausgleichsscheiben [A], um Unebenheiten auszugleichen und einen Wasserablauf hinter dem Gerät zu gewährleisten.

  • Seite 24: Elektrischer Anschluss

    KeContact P20 Installation 4.4 Elektrischer Anschluss 4.4.1 Anschlussübersicht bei geöffneter Anschlussfeldabdeckung Anschlussübersicht Netzanschluss Außenleiter 1 [T1]… Service-Taster [1]… Netzanschluss Außenleiter 2 [LED]…Status LED (intern) [2]… Netzanschluss Außenleiter 3 [X1]… Freigabeeingang [3]… Netzanschluss N Leiter [X2]… Schaltkontakt-Ausgang [N]… [PE]… Netzanschluss PE Leiter [X3]…...

  • Seite 25: Versorgungsleitung Anschließen

    KeContact P20 Installation 4.4.2 Versorgungsleitung anschließen Versorgungsleitung verlegen (Aufputz) ► Verlegen Sie die Versorgungsleitung von OBEN wie in der Abbildung dargestellt. [M]… Kabelmantel Versorgungsleitung verlegen Versorgungsleitung verlegen (Unterputz) ► Das Versorgungskabel muss wie abgebildet durch die Duchführung / Doppelmembranstutzen [DMS] geführt werden.
  • Seite 26 KeContact P20 Installation Versorgungsleitung anschließen ► Kürzen Sie die Anschlussdrähte auf die passende Länge, diese sollte möglichst kurz gehalten werden. Der PE Leiter muss länger als die restlichen Leiter sein! ► Isolieren Sie die Anschlussdrähte ca.12 mm ab. Bei feindrähtigen Anschlussdrähten werden Aderendhülsen empfohlen.
  • Seite 27 KeContact P20 Installation Versorgungsklemme öffnen ► Drücken Sie den Schraubendreher mit moderater Kraft gerade in die Klemme, bis sich der Kontakt komplett öffnet. Während dem Hineindrücken in die Klemme ändert sich der Winkel des Schraubendrehers. ACHTUNG  Bruchgefahr der Klemme!

  • Seite 28: Freigabeeingang [X1]

    KeContact P20 Installation 4.4.3 Freigabeeingang [X1] Der Freigabeeingang ist zur Verwendung mit einem potentialfreien Kontakt vorgesehen. Mit dem Freigabeeingang ist es möglich den Betrieb der Stromladestation durch externe Kom- ponenten zu steuern (z.B. externer Schlüsselschalter, Rundsteuerempfänger des Energie- versorgers, Haussteuerung, Zeitschaltuhr, Zahlenschloss, Photovoltaik-Anlage etc.).

  • Seite 29: Schaltkontakt Ausgang [X2]

    KeContact P20 Installation 4.4.4 Schaltkontakt Ausgang [X2] Der Schaltkontakt Ausgang ist ein potentialfreier Relaiskontakt und kann zur Aktivierung ei- nes Lüfters in der Garage verwendet werden. Dies kann bei manchen Fahrzeugen erforder- lich sein. Bitte beachten Sie die Fahrzeuganforderungen, bauliche Anforderungen und Elekt- rische Installationsanforderungen.

  • Seite 30: Klemmen [X1/X2]

    KeContact P20 Installation 4.4.5 Klemmen [X1/X2] Klemmen Die Klemmen für den Freigabeeingang [X1] und den Schaltkontakt Ausgang [X2] sind als Fe- derzugklemmen ausgeführt. Klemmendaten: - Querschnitt (min.-max): 0,08 – 4 mm² - AWG (min.-max): 28 – 12 - Abisolierlänge: 8 mm...
  • Seite 31 KeContact P20 Installation Farbcodierung: Entsprechend dem im Gebäude verwendeten Verkabelungsstandard werden die Kontakte nach TIA-568A/B für 100BaseT folgendermaßen verdrahtet: -568A -568B -568A -568B Paar Paar Farbe Farbe 1 (Tx+) weiß/grüner Strich weiß/oranger Strich grün/weißer Strich orange/weißer Strich 2 (Tx−) oder orange oder grün...
  • Seite 32 KeContact P20 Installation Anschlusskabel vorbereiten ► Isolieren Sie das Anschlusskabel ca. 6 cm ► Schlagen Sie ca. 1 cm Schirmgeflecht vollflächig zurück und umwickeln Sie es mit leitfähigem Textilklebeband. Anschlusskabel vorbereiten Kabel anschließen ► Befestigen Sie das Anschlusskabel an der Stelle des umwickelten Schirmgeflechts in der Kabelschelle [K].

  • Seite 33: Dip-Switch Einstellungen

    KeContact P20 Installation 4.5 DIP-Switch Einstellungen DIP-Switches Die DIP-Switches dienen zur Adressierung und Konfiguration der Stromladestation und befin- den sich unter der Anschlussfeldabdeckung. [DSW1]…Konfiguration (DIP Switch oben) [DSW2]…Adressierung (DIP Switch unten) DIP-Switches DIP-Switch Darstellungsbeispiel Die Abbildung zeigt zur besseren Erklärung die Stellung der DIP-Switches für die Zustände ON...
  • Seite 34 KeContact P20 Installation PHASEN (DSW1) / NUR FÜR LASTMANAGEMENT MODUS Funktion DIP Switch Abbildung nur 1 Phase Versorgung (Phasen) D1.3 OFF= alle 3 Phasen Phasenzuordnung (*) D1.4 D1.5 Abbildung Phase L1 an Klemme 1 angeschlossen Phase L2 an Klemme 1...
  • Seite 35 KeContact P20 Installation STROMSTÄRKE EINSTELLEN (DSW1) (*1) Strom Abbildung D1.6 D1.7 D1.8 (*1) Voreingestellter maximaler Ladestromwert für das Fahrzeug (Control Pilot Duty Cycle). STANDARD MODUS + DHCP (KEINE ADRESSIERUNG) DSW2.1 bis DSW2.4=OFF / DSW2.6=OFF Der Ladevorgang im STANDARD Modus wird selbständig ohne übergeordnetes Steuerungs-...
  • Seite 36 KeContact P20 Installation STANDARD MODUS + ADRESSIERUNG DSW2.6=ON Der Ladevorgang im STANDARD Modus wird selbständig ohne übergeordnetes Steuerungs- system von der Stromladestation durchgeführt. Die Stromladestation hat die statische IP Adres- Beispiel: Adresse 17 se: [192.168.25.11] Stellen Sie die gewünschte IP Adresse mit den DIP Switches DSW2.1 bis DSW2.4 ein (siehe...

  • Seite 37: Inbetriebnahme

    KeContact P20 Installation INBETRIEBNAHMEMODUS (DSW2.8) Funktion DIP Switch Abbildung Inbetriebnahmemodus D2.8 ON=yes aktivieren 4.6 Inbetriebnahme Allgemeiner Inbetriebnahmeablauf 1. Entfernen Sie Materialreste von der Montage und vom Anschluss aus dem Anschlussbereich. 2. Überprüfen Sie vor der Inbetriebnahme alle Schraub- und Klemmverbindungen auf festen Sitz! 3.

  • Seite 38: Inbetriebnahmemodus/Selbsttest

    KeContact P20 Installation 4.6.1 Inbetriebnahmemodus/Selbsttest Allgemeines Die Stromladestation kann zur Unterstützung der Anlagenerstprüfung in einen Inbetriebnah- memodus versetzt werden. Hierbei wird ein Selbsttest des Gerätes durchgeführt (Verriege- lung, Schützansteuerung, Strommessung, etc.) und das Ergebnis wird angezeigt. Nach erfolgreichem Test ohne angestecktes Fahrzeug wird der Schütz zeitlich begrenzt ge- schaltet, um die Erstprüfungen zu ermöglichen.

  • Seite 39: Sicherheitsprüfungen

    KeContact P20 Installation 4.6.2 Sicherheitsprüfungen Prüfen Sie vor der ersten Inbetriebnahme die Wirksamkeit der Schutzmaßnahme(n) der An- lage gemäß den national geltenden Vorschriften (z.B.:ÖVE/ÖNORM E8001-6-61, DIN VDE 0100-600:2008-06 „Prüfungen,...“)! Elektrische Anlagen oder Geräte müssen vor ihrer ersten Inbetriebnahme vom Errichter der Anlage bzw.

  • Seite 40: Gehäuseabdeckung Montieren

    KeContact P20 Installation 4.6.3 Gehäuseabdeckung montieren Gehäuseabdeckung einhängen ► Hängen Sie die Gehäuseabdeckung oben ein und schieben Sie die Abdeckung ein Stück nach unten. Achten Sie darauf, dass die Gehäuseabdeckung oben korrekt in den Gehäuseführungen sitzt. Gehäuseabdeckung einhängen Gehäuseabdeckung montieren ►...

  • Seite 41: Weitere Technische Anleitungen

    KeContact P20 Weitere technische Anleitungen 5 Weitere technische Anleitungen 5.1 RFID Karten programmieren (optional) RFID Master-Card programmieren Zur Programmierung von RFID Benutzerkarten ist die Autorisierung durch eine RFID Master-Card erforderlich. Mit der RFID Master-Card kann der Program- miermodus aktiviert und deaktiviert werden.

  • Seite 42: Konfiguration Der Kommunikation Mit Dem Elektrofahrzeug Plc->Ethernet (Optional)

    KeContact P20 Weitere technische Anleitungen 5.2 Konfiguration der Kommunikation mit dem Elektrofahrzeug PLC->Ethernet (optional) Um dem Fahrzeug einen Zugang zum Heimnetzwerk bzw. Internet zu ermöglichen, muss die Powerline Kommunikation zwischen Fahrzeug und Stromladestation auf beiden Seiten mit dem gleichen Passwort konfiguriert werden (NMK „Network Membership Key“).

  • Seite 43: Abmessungen

    KeContact P20 Weitere technische Anleitungen 5.4 Abmessungen Variante mit Normbuchse (Typ 2) Abmessungen in Millimeter Installationshandbuch, Version: 1.41 / Artikel Nr.: 89105 © KEBA 2012-2013...

  • Seite 44: Technische Daten

    KeContact P20 Weitere technische Anleitungen 5.5 Technische Daten Elektrische Daten Kabelzuführung: Aufputz oder Unterputz Anschlussquerschnitt: Mindestquerschnitt (abhängig vom Kabel und der Verlegeart): - 5 x 2,5 mm² (16A Nennstrom) - 5 x 6,0 mm² (32A Nennstrom) Versorgungsklemmen: Anschlussleitung: - starr (min.-max): 0,2 –...
  • Seite 45 KeContact P20 Weitere technische Anleitungen Schnittstellen Freigabeeingang [X1]: Freigabeeingang zur externen Autorisierung: Anschlussleitung: - Querschnitt (min.-max): 0,08 – 4 mm² - AWG (min.-max): 28 – 12 Potentialfreier Schaltkontakt Ausgang [X2]: Sicherheitskleinspannung <50V 50/60Hz Externe Strombegrenzung max. 0,5A Anschlussleitung: - Querschnitt (min.-max): 0,08 –...

  • Seite 46: Normen Und Richtlinien

    KeContact P20 Weitere technische Anleitungen 5.6 Normen und Richtlinien EG Richtlinien 2004/108/EG Richtlinie über die elektromagnetische Verträglichkeit 2006/95/EG Niederspannungsrichtlinie Überprüfung der Konformität mit der Niederspannungsrichtlinie / EMV-Richtlinie EN 61851-1 Konduktive Ladesysteme für Elektrofahrzeuge EN 61851-22 Konduktive Ladesysteme für Elektrofahrzeuge – Teil 22: Wechselstrom- Ladestationen für Elektrofahrzeuge...

  • Seite 47: Index
