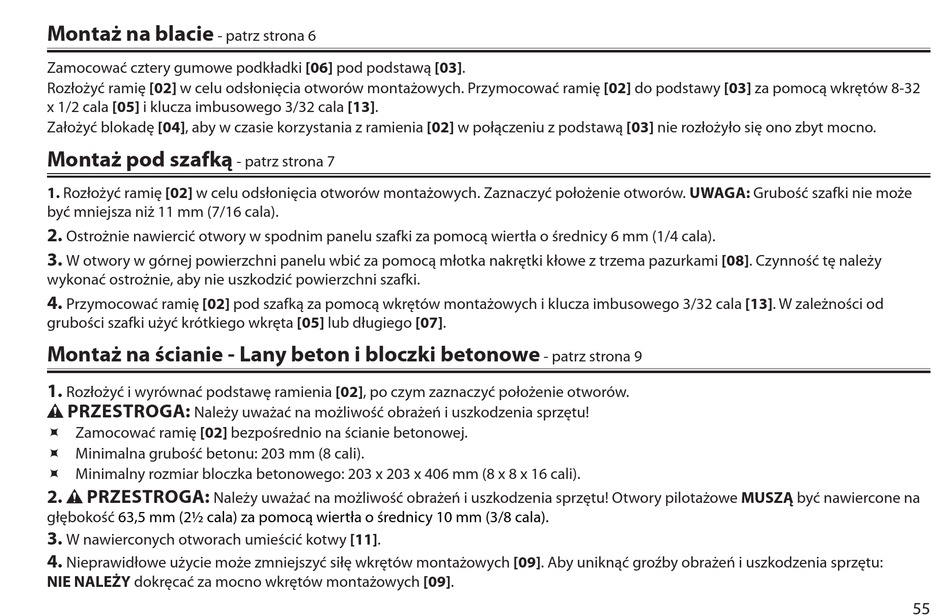

Montaż na blacie
- patrz strona 6
Zamocować cztery gumowe podkładki [06] pod podstawą [03].
Rozłożyć ramię [02] w celu odsłonięcia otworów montażowych. Przymocować ramię [02] do podstawy [03] za pomocą wkrętów 8-32
x 1/2 cala [05] i klucza imbusowego 3/32 cala [13].
Założyć blokadę [04], aby w czasie korzystania z ramienia [02] w połączeniu z podstawą [03] nie rozłożyło się ono zbyt mocno.
Montaż pod szafką
1. Rozłożyć ramię [02] w celu odsłonięcia otworów montażowych. Zaznaczyć położenie otworów. UWAGA: Grubość szafki nie może
być mniejsza niż 11 mm (7/16 cala).
2.
Ostrożnie nawiercić otwory w spodnim panelu szafki za pomocą wiertła o średnicy 6 mm (1/4 cala).
3.
W otwory w górnej powierzchni panelu wbić za pomocą młotka nakrętki kłowe z trzema pazurkami [08]. Czynność tę należy
wykonać ostrożnie, aby nie uszkodzić powierzchni szafki.
4.
Przymocować ramię [02] pod szafką za pomocą wkrętów montażowych i klucza imbusowego 3/32 cala [13]. W zależności od
grubości szafki użyć krótkiego wkręta [05] lub długiego [07].
Montaż na ścianie - Lany beton i bloczki betonowe
1.
Rozłożyć i wyrównać podstawę ramienia [02], po czym zaznaczyć położenie otworów.
PRZESTROGA:
Należy uważać na możliwość obrażeń i uszkodzenia sprzętu!
Zamocować ramię [02] bezpośrednio na ścianie betonowej.
Minimalna grubość betonu: 203 mm (8 cali).
Minimalny rozmiar bloczka betonowego: 203 x 203 x 406 mm (8 x 8 x 16 cali).
2.
PRZESTROGA:
Należy uważać na możliwość obrażeń i uszkodzenia sprzętu! Otwory pilotażowe MUSZĄ być nawiercone na
głębokość
63,5 mm (2½ cala) za pomocą wiertła o średnicy 10 mm (3/8 cala).
3.
W nawierconych otworach umieścić kotwy [11].
4.
Nieprawidłowe użycie może zmniejszyć siłę wkrętów montażowych [09]. Aby uniknąć groźby obrażeń i uszkodzenia sprzętu:
NIE NALEŻY dokręcać za mocno wkrętów montażowych [09].
- patrz strona 7
- patrz strona 9
55
