VTVS1
INSTRUCTION MANUAL
If you have any questions along the way, just give us a call.
Texto en español, página 12
Texte français page 14
We'll Make It Stress-Free
+31 (0) 495 580 852 UK: +44 (0) 800 056 2853
We're ready to help!
Deutscher Text Seiten 16
Nederlandse tekst op pagina 18
Svensk text sida 20
Русский текст: стр. 22
中文文字说明请参见第 24 页
日本語は 26 ページ
Werbung

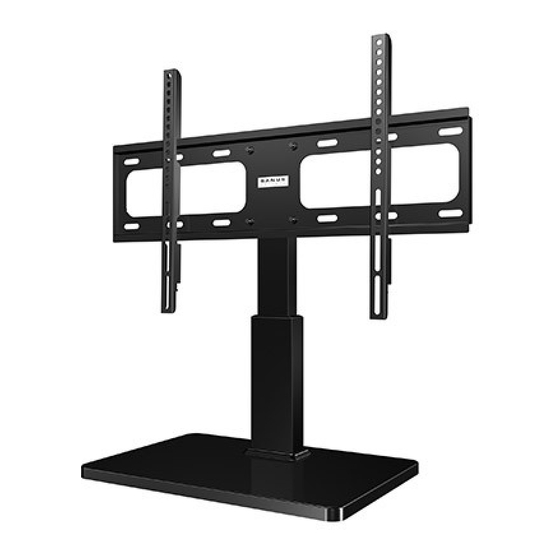

Verwandte Anleitungen für Sanus VSTV1
Inhaltszusammenfassung für Sanus VSTV1
- Seite 1 VTVS1 INSTRUCTION MANUAL We’ll Make It Stress-Free If you have any questions along the way, just give us a call. +31 (0) 495 580 852 UK: +44 (0) 800 056 2853 We’re ready to help! Texto en español, página 12 Deutscher Text Seiten 16 中文文字说明请参见第...
- Seite 2 Does your TV weigh more than 27.2 kg (60 lbs.) including accessories? No — Perfect! 27.2 kg Yes — This mount is NOT compatible. Visit sanus.com or call +31 (0) 495 580 852 UK: +44 (0) 800 056 2853 to find a compatible mount. (60 lbs.) Do you have...
- Seite 3 Dimensions in. [mm] 3.97 in. [101.00 mm] 7.08 in. [180.00 mm] 3.38 in. 10.43 in. 4.72 in. [86.00 mm] [265.00 mm] [120.00 mm] 8.03 in. [203.99 mm] 15.98 in. [406.00 mm] 23.93 in. [608.00 mm] 23.62 in. 26.45 in. [600.00 mm] [672.00 mm] 15.75 in.
- Seite 4 Supplied Parts and Hardware WARNING: This product contains small items that could be a choking hazard if swallowed. Before starting assembly, verify all parts are included and undamaged. If any parts are missing or damaged, do not return the damaged item to your dealer;...
- Seite 5 STEP 2 Parts and Hardware STEP 3 Hardware Washers TV Brackets TV Screws M4 X 12 mm M4 X 12 mm M6/M8 M4 X 35 mm M6/M8 M4 X 35 mm M4 Hex Key M6 X 12 mm M6 X 12 mm 4 mm 4 mm M6 X 35 mm...
- Seite 6 Step 1 Assemble Stand Place foot pads on the bottom of the base in the corners. Attach the stand to the base using four M8 x 14 mm screws the 5mm hex key...
- Seite 7 Attach the plate to the stand using four M8 x 14 mm screws the 5mm hex key...
- Seite 8 Step 2 Attach TV Brackets to TV 2.1 Select TV Screw Diameter 2.2 Select TV Screw Length If your TV has a flat back, use the shorter TV screws. Hand thread TV screws into the threaded inserts on the back of your TV to determine Spacers and longer TV screws are supplied to accommodate: which screw diameter (M4, M6, or...
- Seite 9 2.3 Attach Vertical TV Brackets Ensure that your TV brackets are level and centered on the back of the TV. Install using the TV screw/washer/spacer configuration you selected for your TV. CAUTION: Avoid potential personal injuries and property damage! DO NOT use power tools for this step. Tighten the TV screws only enough to secure the TV brackets to the TV.
- Seite 10 Step 3 Determine Height of TV on Stand The stand can be adjusted to provide for di erent size TVs. Before mounting the TV, adjust the stand to the desired height. Remove the four screws using hex key slide the stand up or down to the 1.57 in.
- Seite 11 Step 4 Hang TV onto Stand Hang the TV with brackets onto the plate To Remove the TV: Loosen locking screws enough to pull the BOTTOM Center the TV on the plate and secure with the locking screws on the TV brackets of the TV away from, then up and off of CAUTION: Avoid potential personal injuries and property damage! Make sure locking...
- Seite 12 Antes de empezar, asegúrese de que este es el soporte adecuado para usted. No — ¡Perfecto! ¿Pesa su televisor 27,2 kg Sí — Este soporte NO es compatible. Visite sanus.com o llame al +31 (0) 495 580 852 más (accessorios incluidos) (60 lb) UK: +44 (0) 800 056 2853 para encontrar un soporte compatible.
- Seite 13 Español PASO 1 Monte el soporte PÁGINA 6 1.1 Coloque las almohadillas en la parte inferior de la base en las esquinas. 1.2 Coloque el soporte en la base utilizando cuatro tornillos M8 x 14 mm y la llave hexagonal de 5 mm 1.3 Coloque la placa en el soporte utilizando cuatro tornillos M8 x 14 mm...
- Seite 14 Non — Parfait ! Votre téléviseur 27,2 kg pèse-t-il Oui — Ce support n'est PAS compatible. Visitez sanus.com ou appelez au +31 (0) 495 580 852 (accessoires compris) (60 lb) plus de 27,2 kg (60 lb) ? (RU : +44 (0) 800 056 2853) pour trouver un support compatible.
- Seite 15 Français ÉTAPE 1 Assemblage du support PAGE 6 1.1 Placez les patins sur la partie inférieure de la base au niveau des coins. 1.2 Fixez le support à la base à l'aide de quatre vis M8 x 14 mm et de la clé hexagonale de 5 mm 1.3 Fixez la plaque au support à...
- Seite 16 Wiegt Ihr Fernseher Nein – Perfekt! 27,2 kg mehr Ja – Diese Halterung ist NICHT kompatibel. Besuchen Sie sanus.com oder rufen Sie die Nummer +31 (einschließlich Zubehör) (60 lbs.) als 27,2 Kilo (60 lbs.)? (0) 495 580 852 (Vereinigtes Königreich: +44 (0) 800 056 2853) an, um eine kompatible Halterung zu finden.
-
Seite 17: Befestigen Sie Die Vertikalen Tv-Anschlussplatten
Deutsch SCHRITT 1 Ständer zusammenbauen SEITE 6 1.1 Bringen Sie die Gummipuffer auf der Unterseite der Basis in den Ecken an. 1.2 Befestigen Sie den Ständer an der Basis – verwenden Sie dazu vier M8-x-14-mm-Schrauben und den 5-mm-Innensechskantschlüssel 1.3 Befestigen Sie die Platte am Ständer –... - Seite 18 Nee: Prima! (inclusief 27,2 kg meer dan Ja: Deze wandbevestiging is NIET geschikt. Ga naar sanus.com of bel +31 (0) 495 580 852 accessoires) (60 lbs.) 27,2 kg (60 lbs.)? (VK: +44 (0) 800 056 2853) om een geschikte wandbevestiging te vinden.
- Seite 19 Nederlands STAP 1 De standaard monteren PAGINA 6 1.1 Plaats de voetkussentjes op de onderkant van de basis in de hoeken. 1.2 Bevestig de standaard op de basis met behulp van vier M8x14 mm-schroeven en de 5 mm-inbussleutel 1.3 Bevestig de plaat op de standaard met behulp van vier M8x14 mm-schroeven en de 5 mm-inbussleutel...
- Seite 20 Väger TV:n (inklusive tillbehör) 27,2 kg Ja – Det här monteringsfästet är INTE kompatibelt. Besök sanus.com eller ring +31 (0) 495 580 mer än 27,2 kg (60 lb)? (60 lb) 852 (Storbritannien: +44 (0) 800 056 2853) för att hitta ett kompatibelt monteringsfäste.
- Seite 21 Svenska STEG 1 Montera stativet SIDAN 6 1.1 Placera fotskydden i hörnen på basens undersida 1.2 Montera stativet på basen med hjälp av de fyra M8 x 14 mm skruvarna och insexnyckeln på 5 mm 1.3 Montera plattan på stativet med hjälp av de fyra M8 x 14 mm skruvarna och insexnyckeln på...
- Seite 22 27,2 кг весит больше принадлежности) Да — Это крепление НЕ подходит. Посетите веб-сайт sanus.com или позвоните по телефону +31 (0) 495 580 852 чем 27,2 кг (60 фунтов)? (60 фунтов) (Великобритания: +44 (0) 800 056 2853), чтобы найти подходящее крепление.
- Seite 23 Русский ШАГ 1 Сборка подставки СТР. 6 1.1 Установите подставки под стойку под основание по углам. 1.2 Присоедините подставку к основанию с помощью четырех винтов M8 x 14 мм и шестигранного ключа на 5 мм 1.3 Присоедините пластину к подставке с...
- Seite 24 重要安全说明 中文 请在使用之前阅读整本手册 – 保存这些说明 在开始安装之前，我们首先来确认此支架是否适合您！ 否 — 适合！ 您的电视机 的重量是 （包括配件） 27,2 kg 是 — 此支架不兼容。访问 sanus.com 或致电 +31 (0) 495 580 852 ？ 否超过 27.2 kg（60 磅） 磅 （英国：+44 (0) 800 056 2853）查找兼容的支架。 必需的工具是否已齐备？ 水平仪 螺丝刀 准备就绪？ 请完整浏览这些说明，确保您完全理解此简便安装流程。另请参阅电视机的用户手册，以了解其中对于电视机的安装是否规定了任何...
- Seite 25 中文 步骤 1 安装支架 第 6 页 1.1 将垫脚 放在基座 底部的四个角中。 1.2 使用四颗 M8 x 14 mm 螺丝 和 5mm 六角扳手 将支架 安装到底座 上。 1.3 使用四颗 M8 x 14 mm 螺丝 和 5mm 六角扳手 将安装板 安装到支架 上。 步骤 2 将电视机托架安装到电视机上 第...
- Seite 26 安全のための重要な説明 日本語 本製品を使用する前に、説明書全体をよくお読みください - この説明書を保管しておいてください 作業を始める前に、このマウントがお使いのテレビに適しているかどうかを確認します。 設置するテレビ いいえ — 最適です！ （アクセサリを含む） はい — このマウントは、適合しません。sanus.comをご覧になるか、 の重量が27.2 Kg（60ポンド） 27,2 kg +31 (0) 495 580 852（英国：+44 (0) 800 056 2853）に適合するマウ ポンド を 超えていますか？ ントについて問い合わせてください。 必要な工具は揃っていますか？ ドライバー 水準器 準備が整いましたか？ 取り付け作業は難しくありませんが、必ずこの説明書を最後まで読み、手順をすべて理解してください。また、お使い のテレビ特有の要件があるかどうかを、テレビの取扱説明書で確認してください。 ここに記載される説明を理解できない場合、または製品の取り付け、組み立て、使用での安全性について疑問がある場合、メーカーのカスタ マーサービスにお問い合わせください。 注意：...
- Seite 27 日本語 手順 1 スタンドを組み立てる 6 ページ 1.1 脚パッド をベース の裏の四角に貼り付けます。 1.2 スタンド をベース に取り付けます。4本のM8 x 14 mmネジ および5mmのヘックスキー を使用します。 1.3 プレート をスタンド に取り付けます。4本のM8 x 14 mmネジ および5mmのヘックスキー を使用します。 手順 2 テレビブラケットをテレビに取り付ける 8 ページ 2.1 使用するネジの直径を選びます お使いのテレビの背面にあるネジ山を切った穴にネジを手で挿入して、どの直径のネジ （M4、M6またはM8）を使用するかを判断します。 2.2 使用するネジの長さを選びます ご使用になるテレビの背面がフラット型の場合、短いネジを使用してください。スペーサー および長いネジは、次の場合使用します。...
- Seite 28 Thank you for choosing SANUS! Please take a moment to let us know how we did: Call us: +31 (0) 495 580 852 UK: +44 (0) 800 056 2853 Email us: sanus.europe@legrand.com Leave a review: sanus.com Legrand AV Inc. and its a liated corporations and subsidiaries (collectively, “Legrand”), intend to make this manual accurate and complete. However, Legrand AV makes no claim that the information contained herein covers all details, conditions, or variations.
