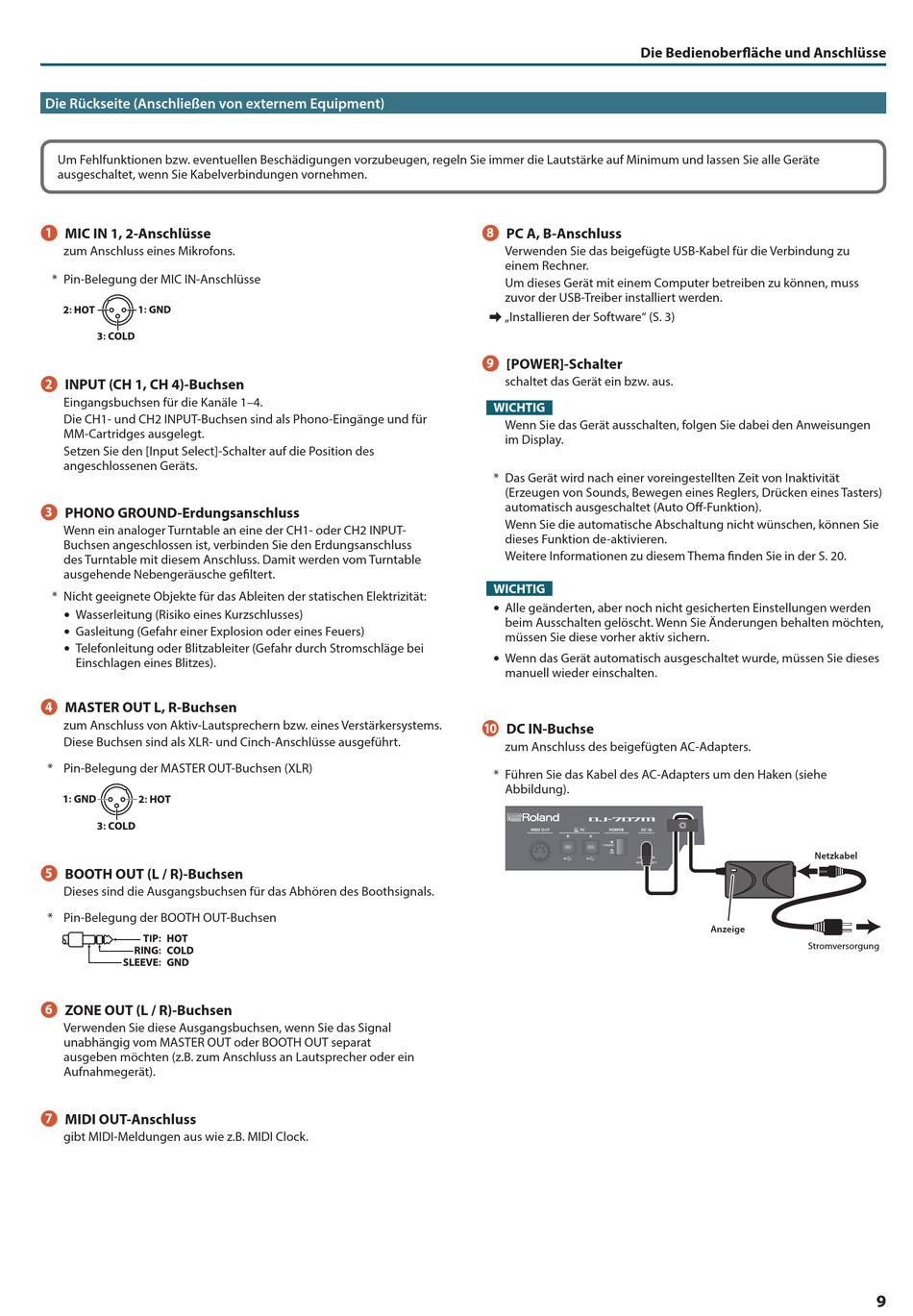

Roland DJ-707M Bedienungsanleitung Seite 9

Die Rückseite (Anschließen von externem Equipment)
Um Fehlfunktionen bzw. eventuellen Beschädigungen vorzubeugen, regeln Sie immer die Lautstärke auf Minimum und lassen Sie alle Geräte
ausgeschaltet, wenn Sie Kabelverbindungen vornehmen.
1
MIC IN 1, 2-Anschlüsse
zum Anschluss eines Mikrofons.
* Pin-Belegung der MIC IN-Anschlüsse
2
INPUT (CH 1, CH 4)-Buchsen
Eingangsbuchsen für die Kanäle 1–4.
Die CH1- und CH2 INPUT-Buchsen sind als Phono-Eingänge und für
MM-Cartridges ausgelegt.
Setzen Sie den [Input Select]-Schalter auf die Position des
angeschlossenen Geräts.
3
PHONO GROUND-Erdungsanschluss
Wenn ein analoger Turntable an eine der CH1- oder CH2 INPUT-
Buchsen angeschlossen ist, verbinden Sie den Erdungsanschluss
des Turntable mit diesem Anschluss. Damit werden vom Turntable
ausgehende Nebengeräusche gefiltert.
* Nicht geeignete Objekte für das Ableiten der statischen Elektrizität:
5 Wasserleitung (Risiko eines Kurzschlusses)
5 Gasleitung (Gefahr einer Explosion oder eines Feuers)
5 Telefonleitung oder Blitzableiter (Gefahr durch Stromschläge bei
Einschlagen eines Blitzes).
4 MASTER OUT L, R-Buchsen
zum Anschluss von Aktiv-Lautsprechern bzw. eines Verstärkersystems.
Diese Buchsen sind als XLR- und Cinch-Anschlüsse ausgeführt.
* Pin-Belegung der MASTER OUT-Buchsen (XLR)
5
BOOTH OUT (L / R)-Buchsen
Dieses sind die Ausgangsbuchsen für das Abhören des Boothsignals.
* Pin-Belegung der BOOTH OUT-Buchsen
6
ZONE OUT (L / R)-Buchsen
Verwenden Sie diese Ausgangsbuchsen, wenn Sie das Signal
unabhängig vom MASTER OUT oder BOOTH OUT separat
ausgeben möchten (z.B. zum Anschluss an Lautsprecher oder ein
Aufnahmegerät).
7
MIDI OUT-Anschluss
gibt MIDI-Meldungen aus wie z.B. MIDI Clock.
Die Bedienoberfläche und Anschlüsse
8
PC A, B-Anschluss
Verwenden Sie das beigefügte USB-Kabel für die Verbindung zu
einem Rechner.
Um dieses Gerät mit einem Computer betreiben zu können, muss
zuvor der USB-Treiber installiert werden.
&„Installieren der Software" (S. 3)
9
[POWER]-Schalter
schaltet das Gerät ein bzw. aus.
WICHTIG
Wenn Sie das Gerät ausschalten, folgen Sie dabei den Anweisungen
im Display.
* Das Gerät wird nach einer voreingestellten Zeit von Inaktivität
(Erzeugen von Sounds, Bewegen eines Reglers, Drücken eines Tasters)
automatisch ausgeschaltet (Auto Off-Funktion).
Wenn Sie die automatische Abschaltung nicht wünschen, können Sie
dieses Funktion de-aktivieren.
Weitere Informationen zu diesem Thema finden Sie in der S. 20.
WICHTIG
5 Alle geänderten, aber noch nicht gesicherten Einstellungen werden
beim Ausschalten gelöscht. Wenn Sie Änderungen behalten möchten,
müssen Sie diese vorher aktiv sichern.
5 Wenn das Gerät automatisch ausgeschaltet wurde, müssen Sie dieses
manuell wieder einschalten.
10
DC IN-Buchse
zum Anschluss des beigefügten AC-Adapters.
* Führen Sie das Kabel des AC-Adapters um den Haken (siehe
Abbildung).
Netzkabel
Anzeige
Stromversorgung
