Kommunikationsschnittstelle

Powerware 5125 wird serienmäßig mit einer Schnittstelle sowie einem Kabel für die
Kommunikation mit einem PC/Netzwerkrechner geliefert.
Zur Anbindung der USV an Ihren Rechner ist das mitgelieferte Kabel an die
Kommunikationsschnittstelle anzuschließen.
Danach kann die Software für das Stromversorgungs-Management relevante Daten mit der USV-
Einheit austauschen, d.h. die USV-Einheit wird vom Programm abgefragt und gibt dann
Informationen zum Status der Stromversorgung weiter. Bei Störungen veranlasst das Programm
die geregelte Abschaltung des PCs/Netzwerkrechners und die Speicherung der Arbeitsdaten.

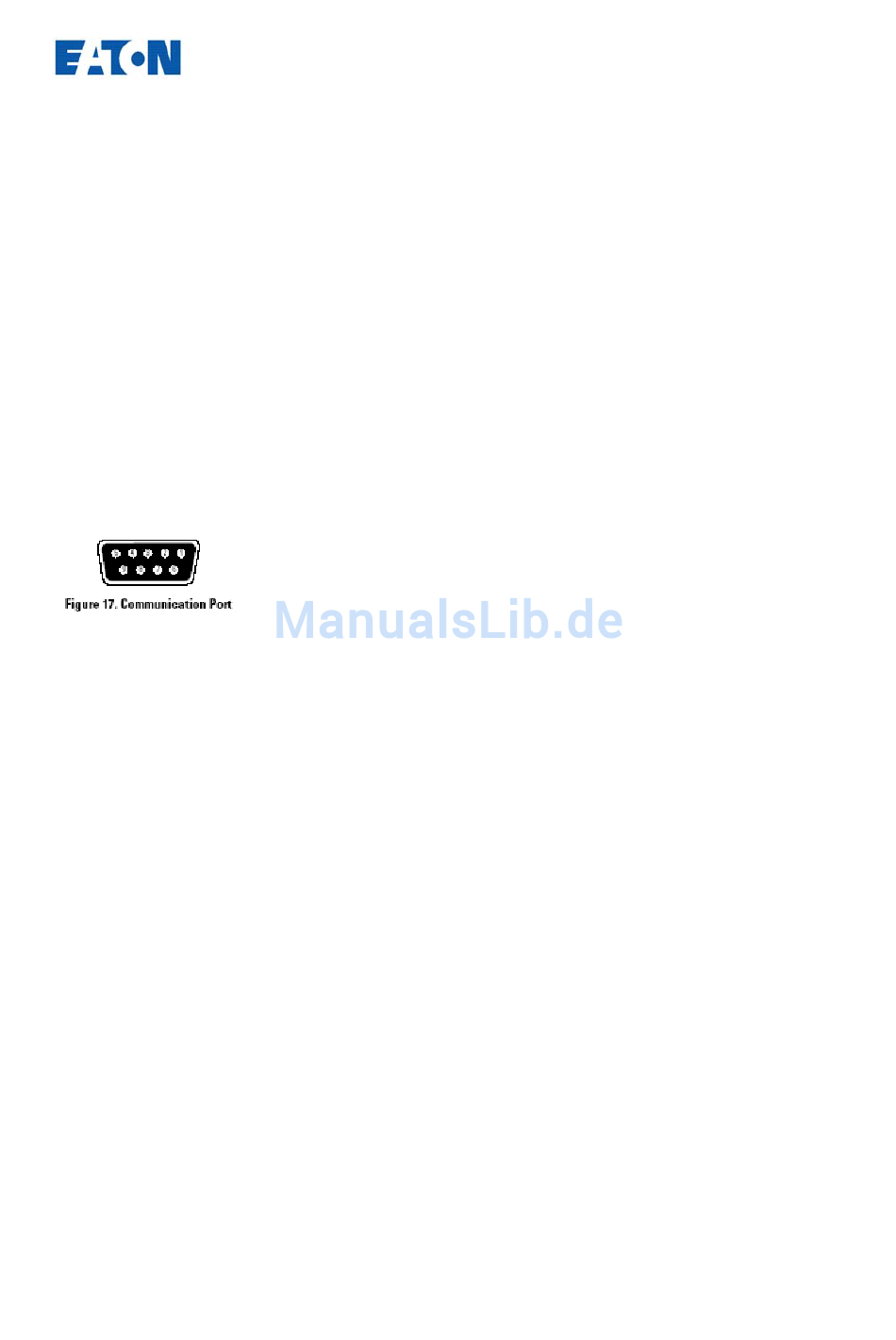

Die Stiftbelegung ist aus Abb. 17 und die Funktion der einzelnen Stifte aus Tabelle 1 ersichtlich.
Stiftbelegung der Kommunikationsschnittstelle
Stiftnr. Signalbezeichnung
1 Low Batt Batterieunterspannung (simulierter Relaiskontakt)
2 R x D Sendung zu externer Einheit
3 T x D Empfang von externer Einheit
4 DTR Plug & Play von externer Einheit (verknüpft mit Stift 6)
5 GND Signalerde (Chassiserde)
6 DSR Zu externer Einheit (verknüpft mit Stift 4)
7 RTS Plug & Play von externer Einheit
8 AC Fail Spannungsausfall (AC) (simulierter Relaiskontakt)
9 Power Source
Powerware® 5125 1000 – 1500 VA Bedienungsanleitung • 05147305C www.powerware.com
Funktion
Spannungsversorgung (8 – 24 VDC)
Richtung von USV
Ausgang
Ausgang
Eingang
Eingang
---
Ausgang
Eingang / Ausgang
Ausgang
Ausgang
- 25 -
