Rack-Montage

Die USV kann in 19"-Einbaurahmen installiert werden und belegt dann nur 2 Höheneinheiten
(2U) des verfügbaren Platzes.
USV und Erweiterungs-Batteriemodule (EBM) haben einiges Gewicht (siehe S. 41) und sind
daher von mindestens zwei Personen in den Einbaurahmen zu heben.
HINWEIS: Feste Montageschienen sind für jede USV-Einheit und jedes EBM-Modul
erforderlich. Falls solche Schienen nicht bereits im Rahmen vorhanden sind, wenden Sie sich
zwecks Bestellung von Schienensätzen an Ihren Händler.
Die USV dann folgendermaßen im Rahmen installieren:
1. Stellen Sie die USV-Einheit so auf einer ebenen Fläche ab, dass die Vorderseite zu Ihnen
zeigt.

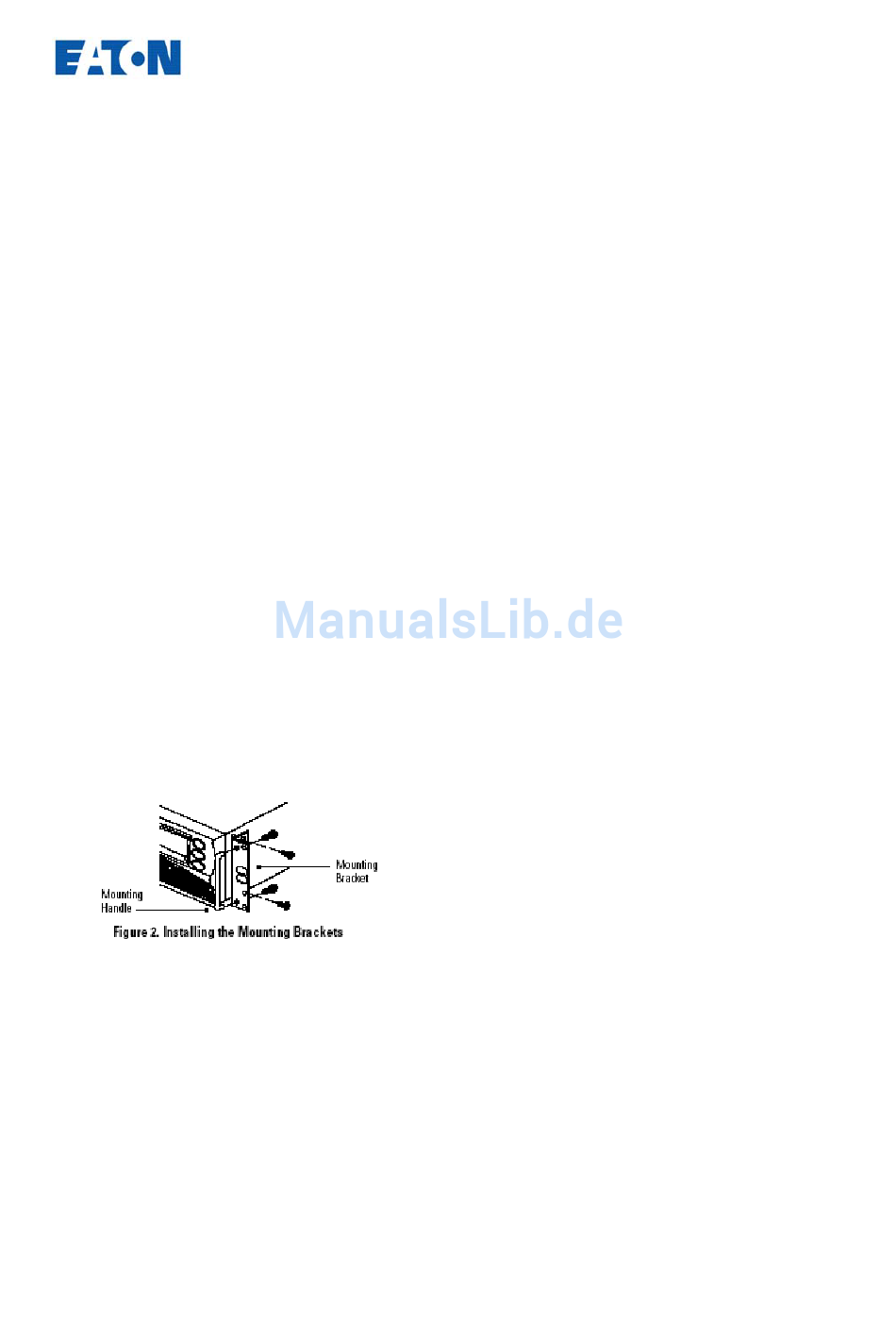

2. Die Montagegriffe an der Halterung mit den im Zubehörsatz enthaltenen Schrauben (siehe
Abb. 2) sichern.
3. Die Montagehalterungen auf die Schraublöcher seitlich an der USV abstimmen und mit den
gelieferten Schrauben (siehe Abb. 2) sichern.
4. Falls optionale Erweiterungs-Batteriemodule (EBM) installiert werden, die Schritte 1 bis 3
für jeden Batterieschrank wiederholen.
