DO 2.1
DO 2.1-10

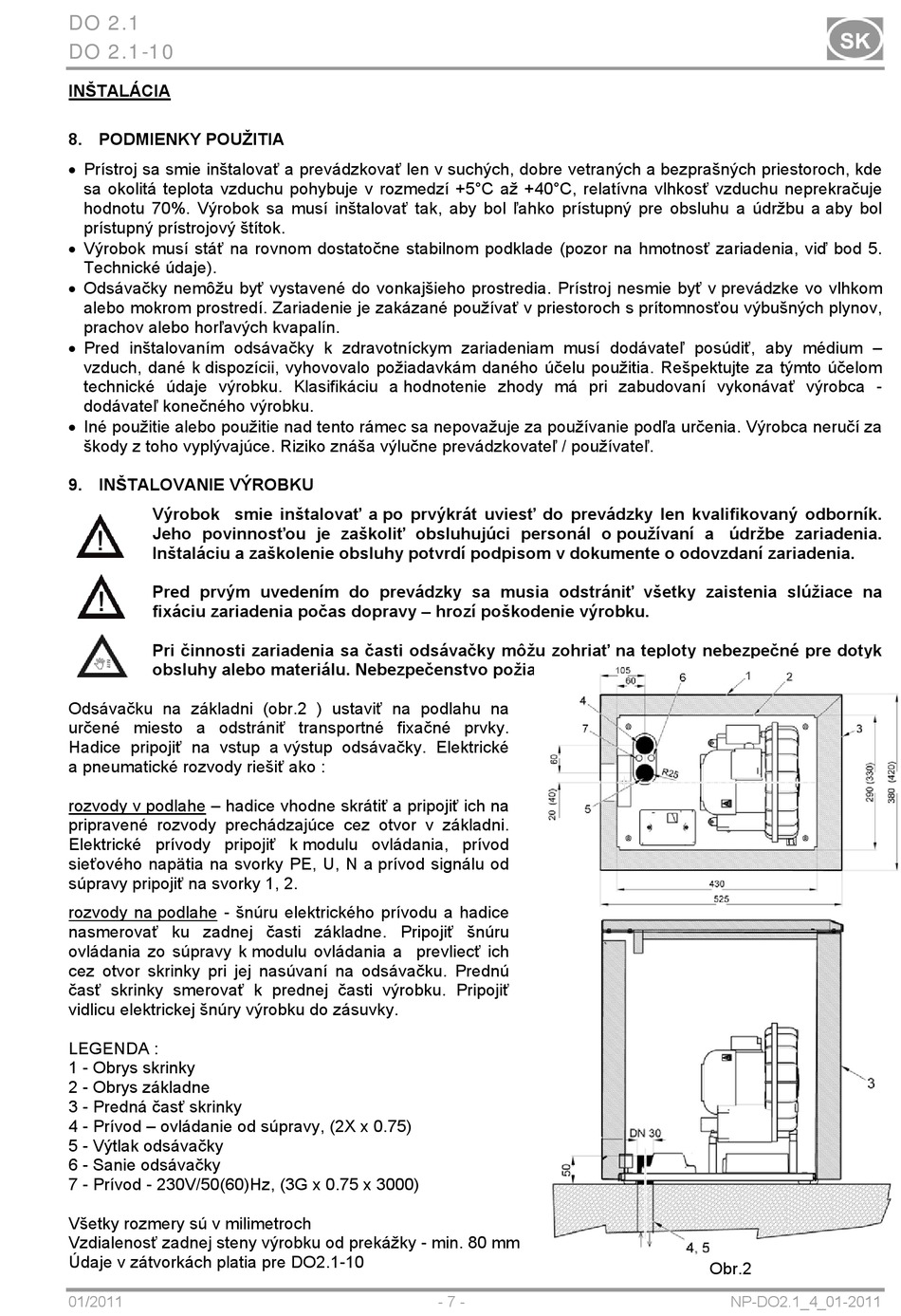

INŠTALÁCIA
8. PODMIENKY POUŽITIA
 Prístroj sa smie inštalovať a prevádzkovať len v suchých, dobre vetraných a bezprašných priestoroch, kde
sa okolitá teplota vzduchu pohybuje v rozmedzí +5°C až +40°C, relatívna vlhkosť vzduchu neprekračuje
hodnotu 70%. Výrobok sa musí inštalovať tak, aby bol ľahko prístupný pre obsluhu a údržbu a aby bol
prístupný prístrojový štítok.
 Výrobok musí stáť na rovnom dostatočne stabilnom podklade (pozor na hmotnosť zariadenia, viď bod 5.
Technické údaje).
 Odsávačky nemôžu byť vystavené do vonkajšieho prostredia. Prístroj nesmie byť v prevádzke vo vlhkom
alebo mokrom prostredí. Zariadenie je zakázané používať v priestoroch s prítomnosťou výbušných plynov,
prachov alebo horľavých kvapalín.
 Pred inštalovaním odsávačky k zdravotníckym zariadeniam musí dodávateľ posúdiť, aby médium –
vzduch, dané k dispozícii, vyhovovalo požiadavkám daného účelu použitia. Rešpektujte za týmto účelom
technické údaje výrobku. Klasifikáciu a hodnotenie zhody má pri zabudovaní vykonávať výrobca -
dodávateľ konečného výrobku.
 Iné použitie alebo použitie nad tento rámec sa nepovažuje za používanie podľa určenia. Výrobca neručí za
škody z toho vyplývajúce. Riziko znáša výlučne prevádzkovateľ / používateľ.
9. INŠTALOVANIE VÝROBKU
Výrobok smie inštalovať a po prvýkrát uviesť do prevádzky len kvalifikovaný odborník.
Jeho povinnosťou je zaškoliť obsluhujúci personál o používaní a údržbe zariadenia.
Inštaláciu a zaškolenie obsluhy potvrdí podpisom v dokumente o odovzdaní zariadenia.
Pred prvým uvedením do prevádzky sa musia odstrániť všetky zaistenia slúžiace na
fixáciu zariadenia počas dopravy – hrozí poškodenie výrobku.
Pri činnosti zariadenia sa časti odsávačky môžu zohriať na teploty nebezpečné pre dotyk
obsluhy alebo materiálu. Nebezpečenstvo požiaru! Pozor horúci povrch!
Odsávačku na základni (obr.2 ) ustaviť na podlahu na
určené miesto a odstrániť transportné fixačné prvky.
Hadice pripojiť na vstup a výstup odsávačky. Elektrické
a pneumatické rozvody riešiť ako :
rozvody v podlahe – hadice vhodne skrátiť a pripojiť ich na
pripravené rozvody prechádzajúce cez otvor v základni.
Elektrické prívody pripojiť k modulu ovládania, prívod
sieťového napätia na svorky PE, U, N a prívod signálu od
súpravy pripojiť na svorky 1, 2.
rozvody na podlahe - šnúru elektrického prívodu a hadice
nasmerovať ku zadnej časti základne. Pripojiť šnúru
ovládania zo súpravy k modulu ovládania a prevliecť ich
cez otvor skrinky pri jej nasúvaní na odsávačku. Prednú
časť skrinky smerovať k prednej časti výrobku. Pripojiť
vidlicu elektrickej šnúry výrobku do zásuvky.
LEGENDA :
1 - Obrys skrinky
2 - Obrys základne
3 - Predná časť skrinky
4 - Prívod – ovládanie od súpravy, (2X x 0.75)
5 - Výtlak odsávačky
6 - Sanie odsávačky
7 - Prívod - 230V/50(60)Hz, (3G x 0.75 x 3000)
Všetky rozmery sú v milimetroch
Vzdialenosť zadnej steny výrobku od prekážky - min. 80 mm
Údaje v zátvorkách platia pre DO2.1-10
01/2011 - 7 -
Obr.2
NP-DO2.1_4_01-2011
