ANBAU DES AUSSENBORDERS
Bohren der Außenborder-Montagebohrungen
WICHTIG: Vor dem Bohren von Montagelöchern den AbschnittBestimmen der empfohlenen Außenborder-
Montagehöhe genau durchlesen und den Außenborder in der nächstliegenden empfohlenen Montagehöhe
montieren.

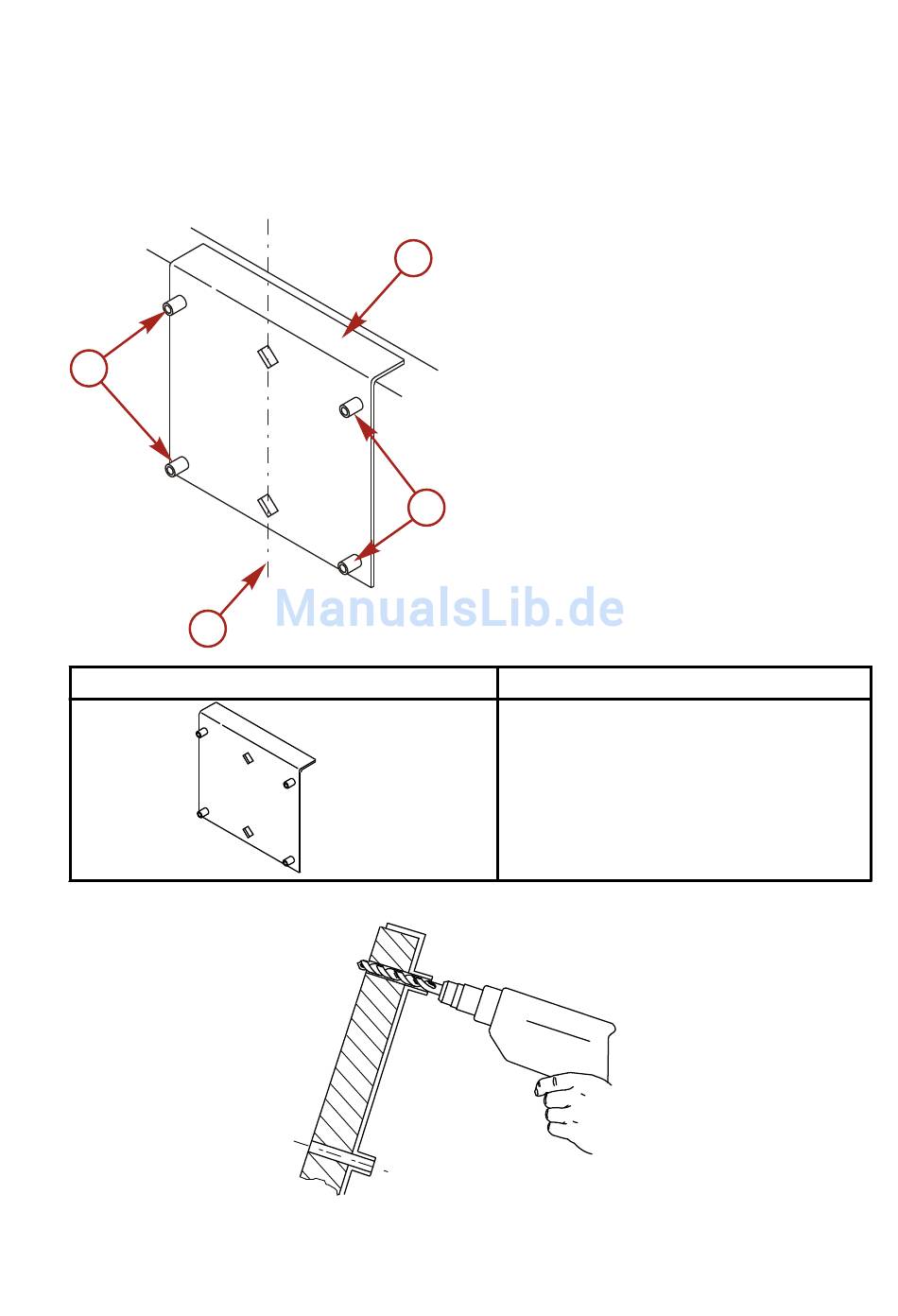

1. Mithilfe der Spiegelbohrvorrichtung vier Montagebohrungen am Spiegel markieren.
a
c
Spiegelbohrvorrichtung
2. Vier13,5 mm (17/32 in.) Montagelöcher bohren.
deu
a -
b
b -
c -
a
2757
5489
93
Bohrer-Führungsbohrungen
Spiegelbohrvorrichtung
Spiegel-Mittellinie
91-98234A2
Bietet eine Schablone zum Anbringen von
Montagebohrungen für die Installation des
Motors.
3973
