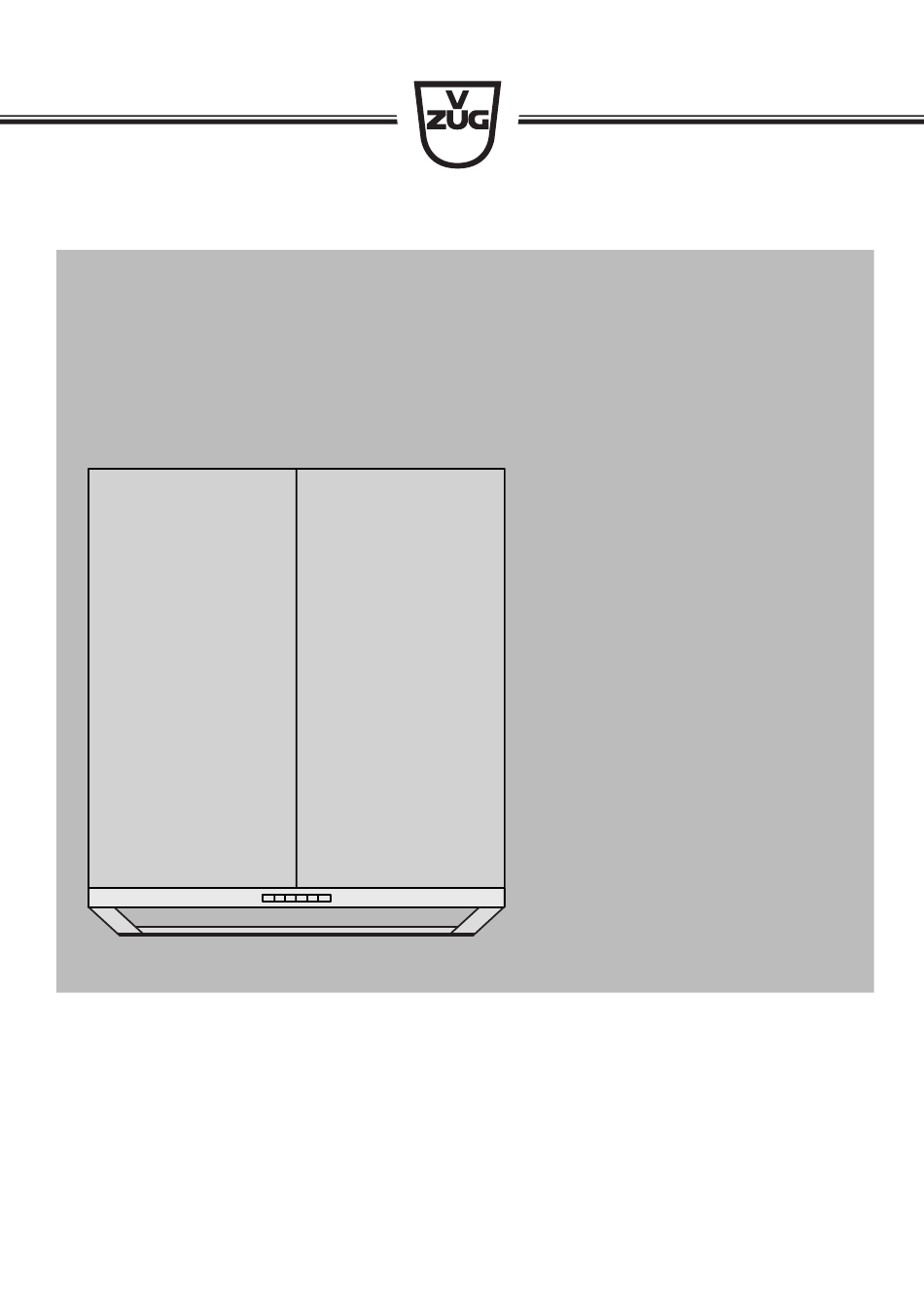

- Seite 1 Bedienungsanleitung DFPQS Dunstabzug...
- Seite 2 Drucklegung dieser Bedienungsanleitung. Änderungen im Sinne der Wei- terentwicklung bleiben vorbehalten. Gültigkeitsbereich Die Produktfamilie (Modellnummer) entspricht den ersten Stellen auf dem Ty- penschild. Diese Bedienungsanleitung gilt für: Produktfamilie Masssystem DFPQS9 61010 DFPQS6 61011 DFPQS5 61012 Ausführungsabweichungen sind im Text erwähnt. © V-ZUG AG, CH-6301 Zug, 2016...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis 1 Sicherheitshinweise 4 Verwendete Symbole ................... 4 Allgemeine Sicherheitshinweise................. 5 Vor der ersten Inbetriebnahme ................ 6 Bestimmungsgemässe Verwendung.............. 6 Bei Kindern im Haushalt.................. 6 Zum Gebrauch ...................... 7 2 Entsorgung 9 3 Ihr Gerät 10 Gerätebeschreibung................... 10 Abluftmodell ...................... 10 Umluftmodell ...................... 10 Ausrüstung ...................... 10 Aufbau........................ 11 Bedien- und Anzeigeelemente................ 11... -
Seite 4: Sicherheitshinweise
Sicherheitshinweise Verwendete Symbole Kennzeichnet alle für die Sicherheit wichtigen Anweisungen. Nichtbeachtung kann zu Verletzungen, Schäden am Gerät oder an der Einrichtung führen! Informationen und Hinweise, die zu beachten sind. Informationen zur Entsorgung Informationen zur Bedienungsanleitung ▸ Markiert Arbeitsschritte, die Sie der Reihe nach ausführen müssen. –... -
Seite 5: Allgemeine Sicherheitshinweise
1 Sicherheitshinweise Allgemeine Sicherheitshinweise ▪ Gerät erst nach dem Lesen der Bedienungsanleitung in Be- trieb nehmen. ▪ Diese Geräte können von Kindern ab 8 Jahren und darüber und von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/ oder Wissen benutzt werden, wenn sie beaufsichtigt oder be- züglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden... -
Seite 6: Vor Der Ersten Inbetriebnahme
1 Sicherheitshinweise Vor der ersten Inbetriebnahme ▪ Das Gerät darf nur gemäss separater Installationsanleitung montiert und an das Stromnetz angeschlossen werden. Lassen Sie die notwendigen Arbei- ten von einem konzessionierten Installateur/Elektriker ausführen. ▪ Bei der Ableitung der Abluft sind die behördlichen Vorschriften zu beachten. ▪... -
Seite 7: Zum Gebrauch
1 Sicherheitshinweise Zum Gebrauch ▪ Wenn das Gerät sichtbare Beschädigungen aufweist, nehmen Sie es nicht in Betrieb und wenden Sie sich an unseren Kundendienst. ▪ Sobald eine Funktionsstörung entdeckt wird, muss das Gerät vom Strom- netz getrennt werden. ▪ Wenn die Anschlussleitung des Gerätes beschädigt ist, muss sie vom Kun- dendienst ersetzt werden, um Gefährdung zu vermeiden. - Seite 8 1 Sicherheitshinweise ▪ Bei gleichzeitigem Betrieb von Feuerungen (z. B. Holz-, Gas-, Öl- oder Koh- leheizgeräte) ist ein gefahrloser Betrieb nur möglich, wenn am Standort des Gerätes der Raumunterdruck von 4 Pa (0,04 mbar) nicht überschritten wird. Vergiftungsgefahr! Eine ausreichende Frischluftzufuhr muss gewährleistet sein, z. B.
-
Seite 9: Entsorgung
Entsorgung Verpackung ▪ Das Verpackungsmaterial (Karton, Kunststofffolie PE und Styropor EPS) ist gekennzeichnet und soll wenn möglich dem Recycling zugeführt und um- weltgerecht entsorgt werden. Deinstallation ▪ Das Gerät vom Stromnetz trennen. Bei fest installiertem Gerät ist dies durch einen konzessionierten Elektriker vorzunehmen! Sicherheit ▪... -
Seite 10: Ihr Gerät
Ihr Gerät Gerätebeschreibung Das Gerät ist zum Absaugen von Dunst über einer Kochstelle im Haushalt vor- gesehen. Das vorliegende Modell kann im Abluft- oder Umluftbetrieb eingesetzt werden. Abluftmodell Der über der Kochstelle anfallende Dunst wird durch das integrierte Gebläse abgesogen. Durch die Fettfilter wird die Luft gereinigt und über die Abluftlei- tung ins Freie geführt. -
Seite 11: Aufbau
3 Ihr Gerät Aufbau 1 Bedienelemente 2 Kombifilter 3 Fettfilter 4 Beleuchtung Bedien- und Anzeigeelemente Tasten Beleuchtung EIN/AUS AUS-Taste Anwahltaste Lüfterstufe 1 Anwahltaste Lüfterstufe 2 Anwahltaste Lüfterstufe 3 & Intensivstufe Timer... -
Seite 12: Bedienung
Bedienung Erste Inbetriebnahme Gerät konfigurieren Das Gerät kann im Abluft- oder Umluftbetrieb eingesetzt werden. Das Gerät ist ab Werk standardmässig als Umlufthaube mit 1,5 kg Aktivkohle eingestellt. Die Lebensdauer der Aktivkohlefilter beträgt mit dieser Einstellung 450 Be- triebsstunden. Soll das Gerät als Abluftmodell betrieben werden, muss die Sätti- gungsanzeige für den Aktivkohlefilter deaktiviert werden. -
Seite 13: Betrieb
4 Bedienung Betrieb Gerät einschalten ▸ Flachauszug herausziehen. Das Gerät erzielt die beste Wirkung, wenn der Flachauszug ganz her- ausgezogen ist. ▸ Taste , oder antippen. – Das Gerät schaltet auf der entsprechenden Lüfterstufe ein. – Die Taste der aktuellen Lüfterstufe leuchtet. –... -
Seite 14: Intensivstufe
4 Bedienung Intensivstufe Die Intensivstufe kann bei eingeschaltetem Gerät gewählt werden. ▸ Taste während 2 Sekunden drücken. – Die Taste blinkt. Das Gerät schaltet nach 5 Minuten wieder auf die zuvor gewählte Lüfterstufe zurück. ▸ Durch Antippen der Taste kann die Intensivstufe vor Ablauf der 5 Minu- ten beendet werden. -
Seite 15: Pflege Und Wartung
Pflege und Wartung Gehäuse reinigen Darauf achten, dass kein Wasser ins Gehäuse eindringt! Wasser im Gehäuse kann zu Schäden führen. Keine Scheuermittel, Scheuerschwämme, Metallwatte usw. zum Reini- gen verwenden. Die Oberfläche wird dadurch beschädigt. Die Schraubsicherung herausdrehen bzw. den Sicherungsautomaten ausschalten. - Seite 16 5 Pflege und Wartung ▸ Beim Kombifilter 3 den Griff 4 seitlich wegklappen. ▸ Den Kombifilter 3 vorsichtig aus der Halterung nach unten ziehen. Fettfilter nicht beschädigen. Reinigung ▸ Fettfilter und Kombifilter aufgestellt und allein im Geschirrspüler reinigen. ▸ Bei Geschirrspüler Programm «Intensiv» – respektive «Stark» – wählen. Fettfilter können sich durch die Reinigung verfärben.
-
Seite 17: Aktivkohlefilter Ersetzen
Gebrauch mindestens alle 2 Jahre oder immer, wenn die Taste blinkt, ersetzt werden. Verschmutzte Aktivkohlefilter können im Haushaltkehricht entsorgt werden. Die Aktivkohlefilter sind speziell für dieses Gerät entwickelt, weshalb sie nur über den Kundendienst der V-ZUG AG nachbestellt werden können. - Seite 18 5 Pflege und Wartung Aktivkohlefilter entnehmen ▸ Gerät vom Stromnetz nehmen. ▸ Kochfeld abdecken, um vor Be- schädigungen zu schützen. ▸ Kombifilter und Fettfilter herausneh- men und reinigen. ▸ Metallabdeckung A vorsichtig nach unten herausziehen. ▸ Aktivkohlefilter 1 zuerst hinten nach oben drücken und anschliessend schräg nach unten herausnehmen.
-
Seite 19: Lampe Wechseln
5 Pflege und Wartung Aktivkohlefilter einsetzen ▸ Metallabdeckung B mit 4 Seitenklammern am Aktivkohlefilter befestigen. ▸ Aktivkohlefilter 1 mit Metallabdeckung schräg nach oben einführen, gerade- stellen und bis zum Aufliegen gerade nach unten ziehen. ▸ Metallabdeckung A hinten einhängen und vorne bis zum Einrasten der Klammer nach oben drücken. -
Seite 20: Störungen Selbst Beheben
Störungen selbst beheben Was tun, wenn ..die Beleuchtung nicht funktioniert Mögliche Ursache Behebung ▪ Sicherung oder Siche- ▸ Sicherung auswechseln. rungsautomat der Woh- ▸ Sicherungsautomat wieder einschalten. nungs- resp. der Hausin- stallation ist defekt. ▪ Unterbruch in der Strom- ▸... -
Seite 21: Zubehör Und Ersatzteile
Zubehör und Ersatzteile Bei Bestellungen bitte Produktfamilie des Gerätes und genaue Bezeichnung des Zubehörs oder Ersatzteils angeben. Fettfilter Fettfilter-Halterung für Hauben- breite 90 cm Kombifilter Aktivkohlefilter... -
Seite 22: Technische Daten
Technische Daten Elektrischer Anschluss ▸ Siehe Typenschild. ▸ Metall-Fettfilter entfernen. – Das Typenschild befindet sich an der Innenseite des Gerätes. -
Seite 23: Stichwortverzeichnis
Stichwortverzeichnis Abluftmodell ........... 10 Nachlaufzeit ........... 14 Aktivkohlefilter ..........10 Notizen ............24 Ersetzen .......... 18 Anfragen ............27 Anzeigeelemente .......... 11 Pflege .............. 15 Aufbau............. 11 Produktfamilie..........2 Ausrüstung ............. 10 Ausschalten ........... 13 Reinigung Fettfilter.......... 15 Bedienelemente ..........11 Gehäuse.......... -
Seite 24: Notizen
Notizen... -
Seite 27: Service & Support
(FN) und die Gerätebezeichnung. Sie finden diese Angaben auf dem Typenschild Ihres Gerätes. Meine Geräteinformationen: FN: ___________________ Gerät: _____________________ Halten Sie diese Geräteinformationen bitte immer bereit, wenn Sie mit V-ZUG Kontakt auf- nehmen. Vielen Dank. ▸ Metall-Fettfilter entfernen. – Das Typenschild befindet sich an der Innenseite des Gerätes. Ihr Reparaturauftrag Über die kostenlose Servicenummer 0800 850 850 gelangen Sie direkt an Ihr nächstes... - Seite 28 Timer aktiv Sättigungsanzeige Fettfilter ▪ Blinkend: Fettfilter reinigen Sättigungsanzeige Aktivkohlefilter ▪ Blinkend: Aktivkohlefilter ersetzen J61010010-R02 V-ZUG AG, Industriestrasse 66, CH-6301 Zug Tel. +41 58 767 67 67, Fax +41 58 767 61 61 info@vzug.com, www.vzug.com Service-Center: Tel. 0800 850 850...
