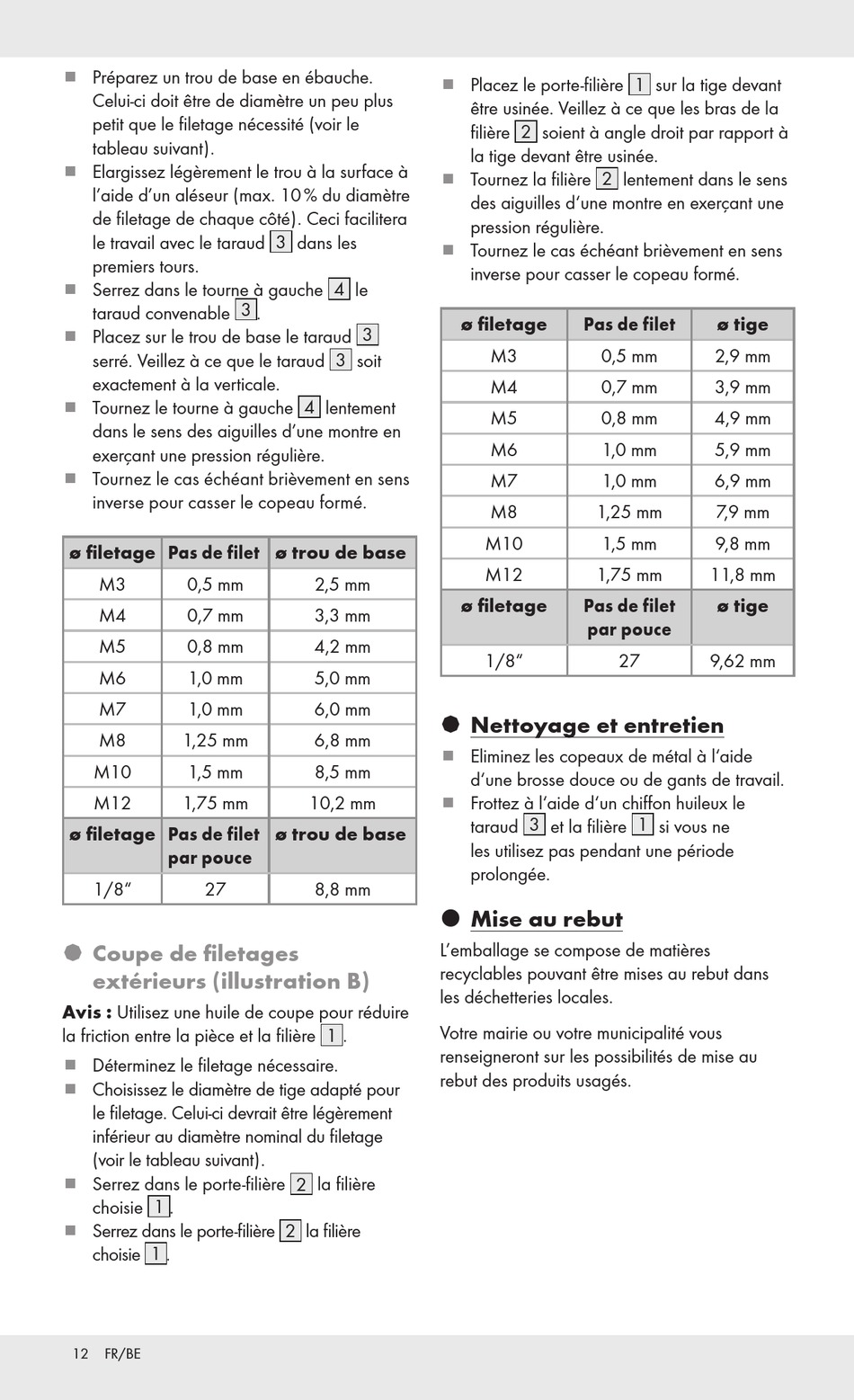

Préparez un trou de base en ébauche.
Celui-ci doit être de diamètre un peu plus
petit que le filetage nécessité (voir le
tableau suivant).
Elargissez légèrement le trou à la surface à
l'aide d'un aléseur (max. 10 % du diamètre
de filetage de chaque côté). Ceci facilitera
le travail avec le taraud 3 dans les
premiers tours.
Serrez dans le tourne à gauche 4 le
taraud convenable 3 .
Placez sur le trou de base le taraud 3
serré. Veillez à ce que le taraud 3 soit
exactement à la verticale.
Tournez le tourne à gauche 4 lentement
dans le sens des aiguilles d'une montre en
exerçant une pression régulière.
Tournez le cas échéant brièvement en sens
inverse pour casser le copeau formé.
ø filetage Pas de filet ø trou de base
M3
0,5 mm
M4
0,7 mm
M5
0,8 mm
M6
1,0 mm
M7
1,0 mm
M8
1,25 mm
M10
1,5 mm
M12
1,75 mm
ø filetage Pas de filet
par pouce
1/8"
27
§ Coupe de filetages
extérieurs (illustration B)
Avis : Utilisez une huile de coupe pour réduire
la friction entre la pièce et la filière 1 .
Déterminez le filetage nécessaire.
Choisissez le diamètre de tige adapté pour
le filetage. Celui-ci devrait être légèrement
inférieur au diamètre nominal du filetage
(voir le tableau suivant).
Serrez dans le porte-filière 2 la filière
choisie 1 .
Serrez dans le porte-filière 2 la filière
choisie 1 .
12
FR/BE
2,5 mm
3,3 mm
4,2 mm
5,0 mm
6,0 mm
6,8 mm
8,5 mm
10,2 mm
ø trou de base
8,8 mm
Placez le porte-filière 1 sur la tige devant
être usinée. Veillez à ce que les bras de la
filière 2 soient à angle droit par rapport à
la tige devant être usinée.
Tournez la filière 2 lentement dans le sens
des aiguilles d'une montre en exerçant une
pression régulière.
Tournez le cas échéant brièvement en sens
inverse pour casser le copeau formé.
ø filetage
Pas de filet
M3
0,5 mm
M4
0,7 mm
M5
0,8 mm
M6
M7
M8
1,25 mm
M10
M12
1,75 mm
ø filetage
Pas de filet
par pouce
1/8"
§ Nettoyage et entretien
Eliminez les copeaux de métal à l'aide
d'une brosse douce ou de gants de travail.
Frottez à l'aide d'un chiffon huileux le
taraud 3 et la filière 1 si vous ne
les utilisez pas pendant une période
prolongée.
˜ Mise au rebut
L'emballage se compose de matières
recyclables pouvant être mises au rebut dans
les déchetteries locales.
Votre mairie ou votre municipalité vous
renseigneront sur les possibilités de mise au
rebut des produits usagés.
ø tige
2,9 mm
3,9 mm
4,9 mm
1,0 mm
5,9 mm
1,0 mm
6,9 mm
7,9 mm
1,5 mm
9,8 mm
11,8 mm
ø tige
27
9,62 mm
