Par.
Descrição
N.º
PROGRAMAÇÃO HORÁRIA DA INTEGRAÇÃO DIA5
107
programa os 48 segmentos de sexta-feira
PROGRAMAÇÃO HORÁRIA DA INTEGRAÇÃO DIA6
108
programa os 48 segmentos de sábado
PROGRAMAÇÃO HORÁRIA DA INTEGRAÇÃO DIA7
109
programa os 48 segmentos de domingo

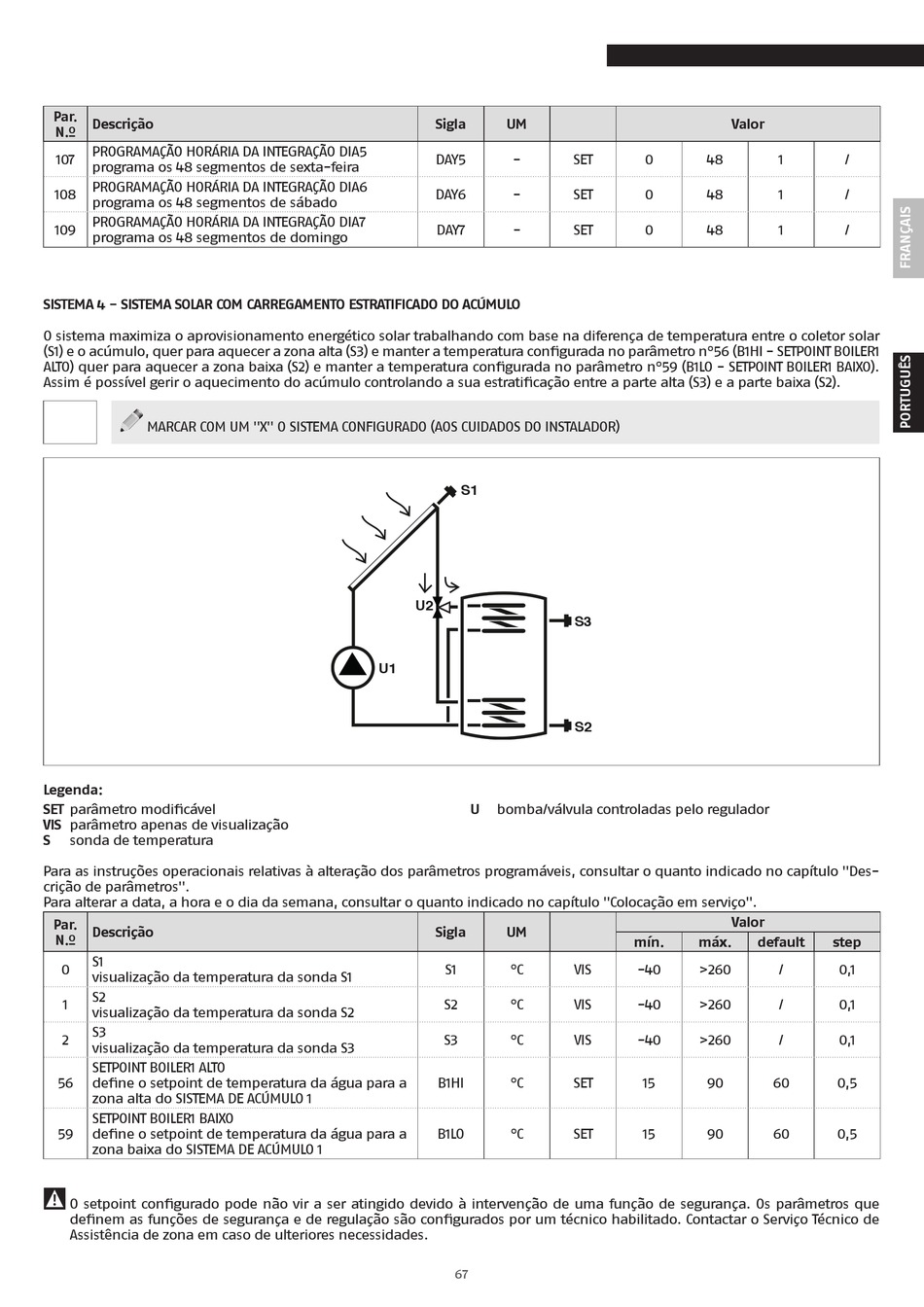

SISTEMA 4 - SISTEMA SOLAR COM CARREGAMENTO ESTRATIFICADO DO ACÚMULO
O sistema maximiza o aprovisionamento energético solar trabalhando com base na diferença de temperatura entre o coletor solar
(S1) e o acúmulo, quer para aquecer a zona alta (S3) e manter a temperatura configurada no parâmetro n°56 (B1HI - SETPOINT BOILER1
ALTO) quer para aquecer a zona baixa (S2) e manter a temperatura configurada no parâmetro n°59 (B1LO - SETPOINT BOILER1 BAIXO).
Assim é possível gerir o aquecimento do acúmulo controlando a sua estratificação entre a parte alta (S3) e a parte baixa (S2).
MARCAR COM UM "X" O SISTEMA CONFIGURADO (AOS CUIDADOS DO INSTALADOR)
Legenda:
SET parâmetro modificável
VIS parâmetro apenas de visualização
S sonda de temperatura
Para as instruções operacionais relativas à alteração dos parâmetros programáveis, consultar o quanto indicado no capítulo "Des-
crição de parâmetros".
Para alterar a data, a hora e o dia da semana, consultar o quanto indicado no capítulo "Colocação em serviço".
Par.
Descrição
N.º
S1
0
visualização da temperatura da sonda S1
S2
1
visualização da temperatura da sonda S2
S3
2
visualização da temperatura da sonda S3
SETPOINT BOILER1 ALTO
56 define o setpoint de temperatura da água para a
zona alta do SISTEMA DE ACÚMULO 1
SETPOINT BOILER1 BAIXO
59 define o setpoint de temperatura da água para a
zona baixa do SISTEMA DE ACÚMULO 1
9
O setpoint configurado pode não vir a ser atingido devido à intervenção de uma função de segurança. Os parâmetros que
definem as funções de segurança e de regulação são configurados por um técnico habilitado. Contactar o Serviço Técnico de
Assistência de zona em caso de ulteriores necessidades.
Sigla UM
DAY5 -
DAY6 -
DAY7 -
S1
U2
U1
U bomba/válvula controladas pelo regulador
Sigla UM
S1 °C
S2 °C
S3 °C
B1HI °C
B1LO °C
67
Valor
SET 0 48
SET 0 48
SET 0 48
S3
S2
Valor
mín. máx.
VIS -40 >260
VIS -40 >260
VIS -40 >260
SET 15 90
SET 15 90
1 /
1 /
1 /
default step
/ 0,1
/ 0,1
/ 0,1
60 0,5
60 0,5
