Par.
Descripción
N°
PROGRAMACIÓN HORARIO INTEGRACIÓN DÍA4
106
programa los 48 indicadores del jueves
PROGRAMACIÓN HORARIO INTEGRACIÓN DÍA5
107
programa los 48 indicadores del viernes
PROGRAMACIÓN HORARIO INTEGRACIÓN DÍA6
108
programa los 48 indicadores del sábado
PROGRAMACIÓN HORARIO INTEGRACIÓN DÍA7
109
programa los 48 indicadores del domingo

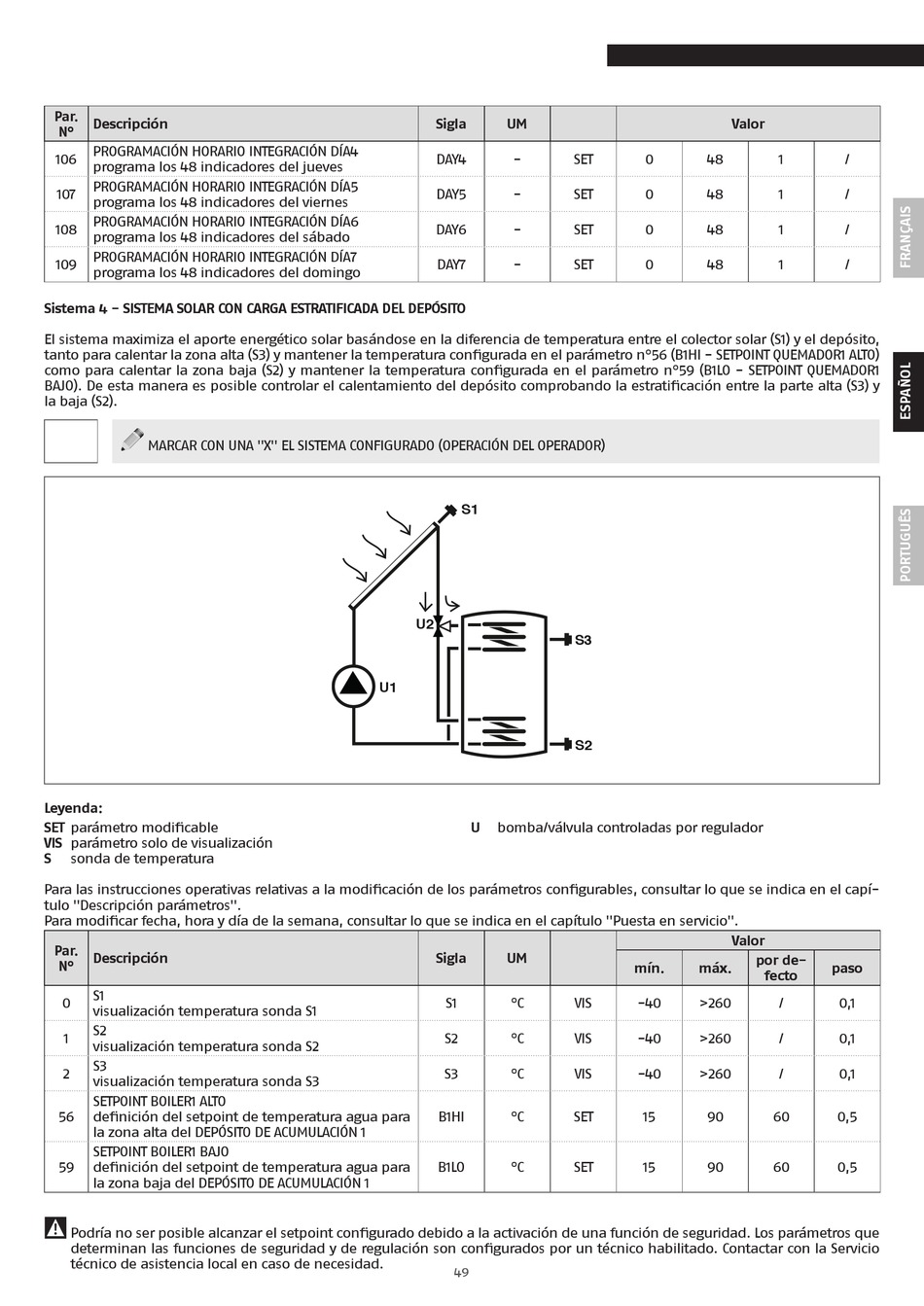

Sistema 4 - SISTEMA SOLAR CON CARGA ESTRATIFICADA DEL DEPÓSITO
El sistema maximiza el aporte energético solar basándose en la diferencia de temperatura entre el colector solar (S1) y el depósito,
tanto para calentar la zona alta (S3) y mantener la temperatura configurada en el parámetro n°56 (B1HI - SETPOINT QUEMADOR1 ALTO)
como para calentar la zona baja (S2) y mantener la temperatura configurada en el parámetro n°59 (B1LO - SETPOINT QUEMADOR1
BAJO). De esta manera es posible controlar el calentamiento del depósito comprobando la estratificación entre la parte alta (S3) y
la baja (S2).
MARCAR CON UNA "X" EL SISTEMA CONFIGURADO (OPERACIÓN DEL OPERADOR)
Leyenda:
SET parámetro modificable
VIS parámetro solo de visualización
S
sonda de temperatura
Para las instrucciones operativas relativas a la modificación de los parámetros configurables, consultar lo que se indica en el capí-
tulo "Descripción parámetros".
Para modificar fecha, hora y día de la semana, consultar lo que se indica en el capítulo "Puesta en servicio".
Par.
Descripción
N°
S1
0
visualización temperatura sonda S1
S2
1
visualización temperatura sonda S2
S3
2
visualización temperatura sonda S3
SETPOINT BOILER1 ALTO
56
definición del setpoint de temperatura agua para
la zona alta del DEPÓSITO DE ACUMULACIÓN 1
SETPOINT BOILER1 BAJO
59
definición del setpoint de temperatura agua para
la zona baja del DEPÓSITO DE ACUMULACIÓN 1
9
Podría no ser posible alcanzar el setpoint configurado debido a la activación de una función de seguridad. Los parámetros que
determinan las funciones de seguridad y de regulación son configurados por un técnico habilitado. Contactar con la Servicio
técnico de asistencia local en caso de necesidad.
Sigla
UM
DAY4
-
DAY5
-
DAY6
-
DAY7
-
S1
U2
U1
U
bomba/válvula controladas por regulador
Sigla
UM
S1
°C
S2
°C
S3
°C
B1HI
°C
B1LO
°C
49
Valor
SET
0
48
SET
0
48
SET
0
48
SET
0
48
S3
S2
Valor
mín.
máx.
VIS
-40
>260
VIS
-40
>260
VIS
-40
>260
SET
15
90
SET
15
90
1
/
1
/
1
/
1
/
por de-
paso
fecto
/
0,1
/
0,1
/
0,1
60
0,5
60
0,5
