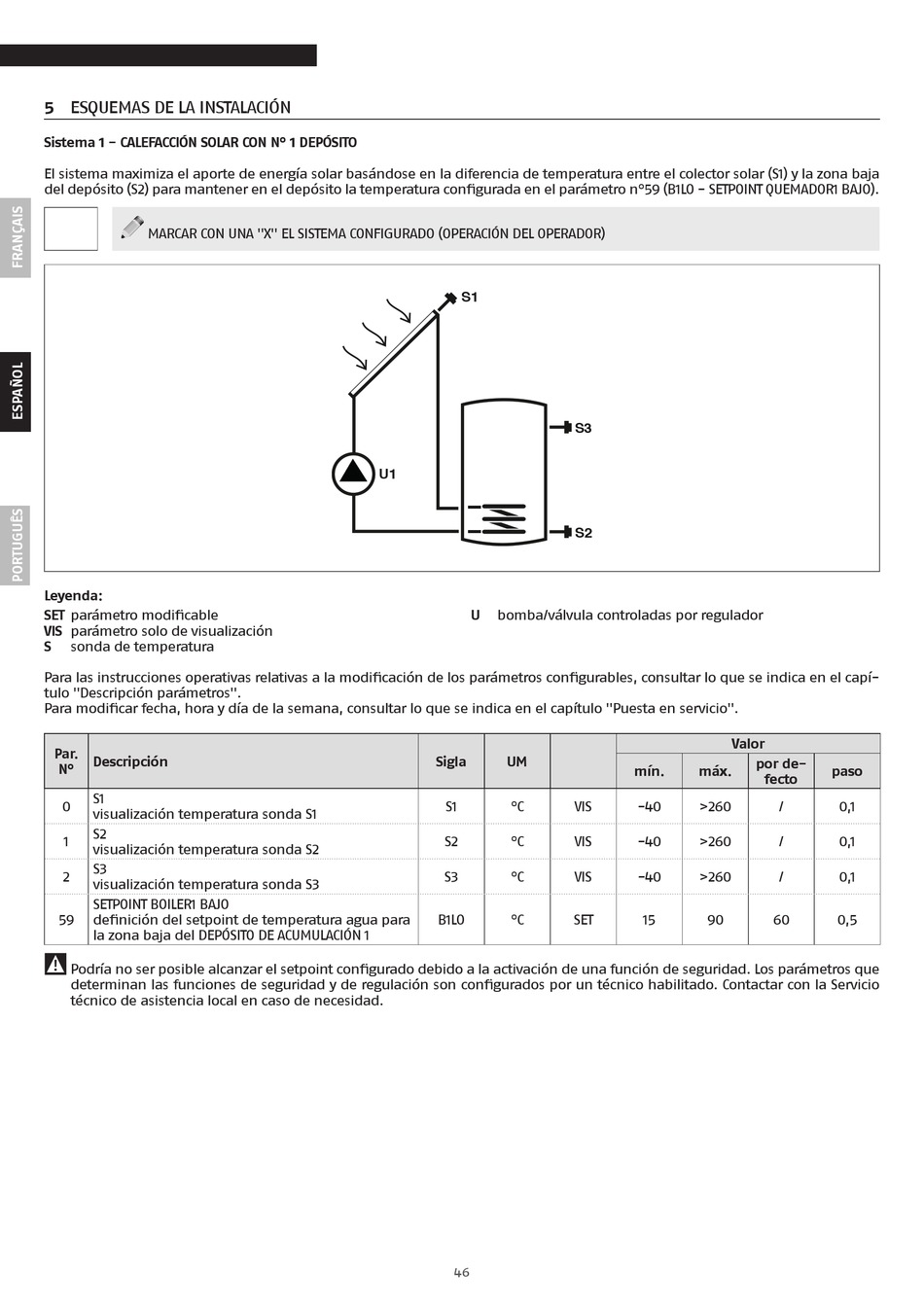

5 ESQUEMAS DE LA INSTALACIÓN
Sistema 1 - CALEFACCIÓN SOLAR CON N° 1 DEPÓSITO
El sistema maximiza el aporte de energía solar basándose en la diferencia de temperatura entre el colector solar (S1) y la zona baja
del depósito (S2) para mantener en el depósito la temperatura configurada en el parámetro n°59 (B1LO - SETPOINT QUEMADOR1 BAJO).
MARCAR CON UNA "X" EL SISTEMA CONFIGURADO (OPERACIÓN DEL OPERADOR)
Leyenda:
SET parámetro modificable
VIS parámetro solo de visualización
S sonda de temperatura
Para las instrucciones operativas relativas a la modificación de los parámetros configurables, consultar lo que se indica en el capí-
tulo "Descripción parámetros".
Para modificar fecha, hora y día de la semana, consultar lo que se indica en el capítulo "Puesta en servicio".
Par.
Descripción
N°
S1
0
visualización temperatura sonda S1
S2
1
visualización temperatura sonda S2
S3
2
visualización temperatura sonda S3
SETPOINT BOILER1 BAJO
59 definición del setpoint de temperatura agua para
la zona baja del DEPÓSITO DE ACUMULACIÓN 1
9
Podría no ser posible alcanzar el setpoint configurado debido a la activación de una función de seguridad. Los parámetros que
determinan las funciones de seguridad y de regulación son configurados por un técnico habilitado. Contactar con la Servicio
técnico de asistencia local en caso de necesidad.
S1
U1
U bomba/válvula controladas por regulador
Sigla UM
S1 °C
S2 °C
S3 °C
B1LO °C
46
S3
S2
Valor
mín. máx.
VIS -40 >260
VIS -40 >260
VIS -40 >260
SET 15 90
por de-
paso
fecto
/ 0,1
/ 0,1
/ 0,1
60 0,5
