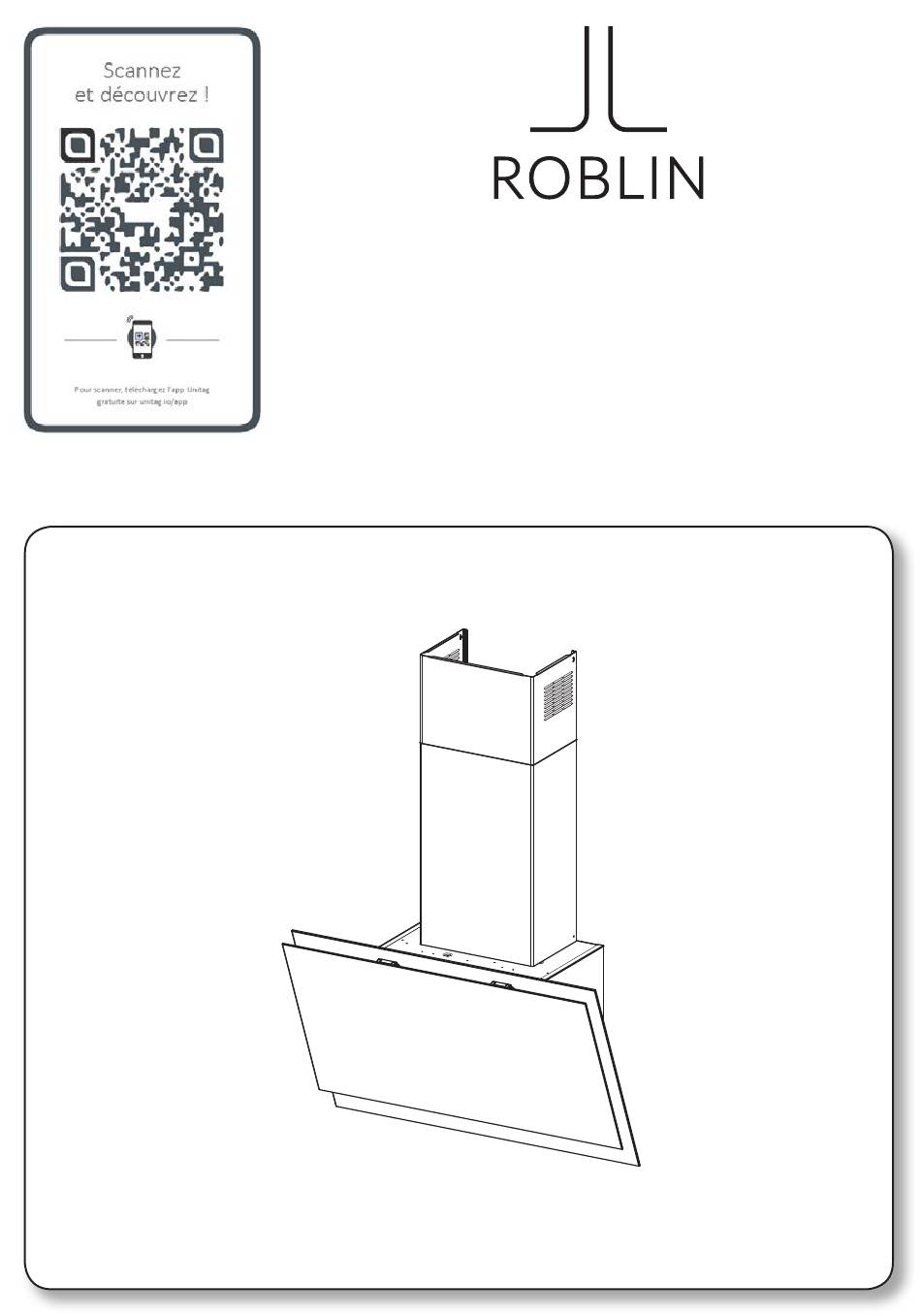

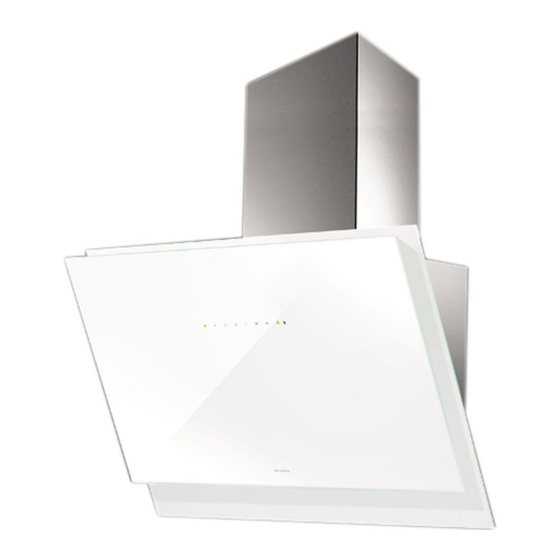

- Seite 1 G L I S S...
-
Seite 2: Inhaltsverzeichnis
SOMMAIRE CONSEILS ET SUGGESTIONS............................3 CARACTERISTIQUES................................6 INSTALLATION..................................8 UTILISATION ..................................12 ENTRETIEN..................................14 INDEX RECOMMENDATIONS AND SUGGESTIONS ........................17 CHARACTERISTICS ................................20 INSTALLATION..................................22 USE ...................................... 26 MAINTENANCE ................................... 28 INHALTSVERZEICHNIS EMPFEHLUNGEN UND HINWEISE ........................... 31 CHARAKTERISTIKEN ................................. 34 MONTAGE ................................... -
Seite 31: Empfehlungen Und Hinweise
EMPFEHLUNGEN UND HINWEISE Diese Gebrauchsanleitungen beziehen sich auf die verschiedenen Modelle der Abzugshaube. Darum kann es möglich sein, dass die Beschreibung bestimmter Merkmale für das vorliegende Gerät nicht zutrifft. INSTALLATION • Der Hersteller haftet nicht für etwaige Schäden, die durch die fehlerhafte Installation oder falschen Gebrauch entstehen könnten. - Seite 32 • Falls die Montageanweisungen für die gasbetriebene Kochmulde einen größeren Abstand vorschreiben, als der oben angegebene, muss diese Vorgabe befolgt werden. Es sind sämtliche Abluftvorschriften zu beachten. • Nur für die Abzugshaube geeignete Schrauben und Kleinteile verwenden. Achtung: Werden die Schrauben und Befestigungselemente nicht entsprechend der vorliegenden Anleitungen verwendet, besteht Stromschlaggefahr.
-
Seite 33: Wartung
• ACHTUNG: Die zugänglichen Teile können während des Gebrauchs der Kochgeräte sehr heiß werden. WARTUNG • Vor Reinigungs- oder Wartungsarbeiten am Gerät, muss dieses ausgeschaltet und spannungslos gemacht werden. • Die Filter stets nach den angegebenen Intervallen reinigen oder auswechseln (Brandgefahr). •... -
Seite 34: Charakteristiken
CHARAKTERISTIKEN Komponenten Pos. Produktkomponenten 7.2.1 Haubenkörper mit Schaltern, Beleuchtung, Gebläsegruppe, Filter oberer Kaminteil unterer Kaminteil Luftleitgitter Luftaustritt Reduzierflansch ø 150-120 mm Toom met Klep ø 150 mm 14.1 14.1 Verlängerung Luftaustritt-Anschlussstück Luftaustritt-Anschlussstück Winkel Filterdeckel Pos. Montagekomponenten 7.2.1 Befestigungsbügel oberer Kaminteil Haltebügel Anschluss Dübel Dübel SB 12/10... - Seite 35 Platzbedarf...
-
Seite 36: Montage
MONTAGE Bohrlöcher und Befestigung der Bügel An der Wand anzeichnen: • eine senkrechte Linie bis zur Decke oder zum oberen Rand in der Mitte des Installationsbereichs der Haube, • eine waagrechte Linie mindestens 788 mm oberhalb der Kochmulde. • 164 mm rechts von der senkrechten Bezugslinie einen Punkt (1) auf der waagrechten Linie kenn- zeichnen. -
Seite 37: Anschluss In Umluftversion
Montage des Haubenkörpers • Die Klappen öffnen/ Die Klappe öffnen (siehe Abschnitt Öff- nung Panel). • Die Fettfilter an den speziellen Griffen herausziehen. • Die beiden Schrauben Vr der Bügel 11a auf den Hubbeginn regulieren. • Den Haubenkörper an den 2 Bügeln 11a einhaken. •... -
Seite 38: Anschluss Der Umluftversion
ANSCHLUSS DER UMLUFTVERSION • Die Verlängerungen 14.1 beim Anschluss 15 seitlich einfügen. • Den Anschluss 15 am Haltebügel 7.3 einsetzen und mit einer Schraube fixieren. • Überprüfen, ob die Verlängerungen 14.1 mit den entsprechen- den Kaminstutzen sowohl horizontal wie auch vertikal über- einstimmen. - Seite 39 Öffnen der Blende Vor irgendwelchen Eingriffen für Gebrauch und Wartung muss stets die Blende geöffnet werden.
-
Seite 40: Bedienung
BEDIENUNG Schalttafel Taste Funktion Motor Off. Die LEDs, welche die Drehzahl des Motors angeben, verlöschen. Aktiviert/Deaktiviert bei 5 Sekunden langem Drücken den Modus Alle LEDs schalten sich nacheinander nach einer bestimmten Reihenfolge Tastatursperre. ein. Schaltet die erste Betriebsgeschwindigkeit ein. Die LEDs der ersten Betriebsgeschwindigkeit und Motor Off schalten sich ein. -
Seite 41: Fernbedienung (Option)
FERNBEDIENUNG (OPTION) Dieses Gerät kann mit einer Fernbedienung gesteuert werden, welche mit alkalischen Zink-Kohle-Batterien 1,5 V des Standard- typs LR03-AAA versorgt wird (nicht im Lieferumfang enthal- ten). • Die Fernbedienung nicht in die Nähe von Hitzequellen legen. • Batterien müssen vorschriftsmäßig entsorgt werden. Öffnen des Paneels •... -
Seite 42: Wartung
WARTUNG Metallfettfilter Die Fettfilter sind spülmaschinengeeignet und müssen gewaschen werden, sobald sich die LED 24H einschaltet, oder mindestens alle 2 Monate, oder auch öfter, je nach Intensität des Gebrauchs. Reset des Alarmsignals • Die Beleuchtung und den Absaugmotor abstellen. • Die Taste F (24H) 5 Sekunden lang drücken. Reinigung der Filter •... -
Seite 43: Auswechseln Des Aktivkohle-Geruchsfilters
Aktivkohle-Geruchsfilter (Umluftversion) Der Aktivkohlefilter ist nur an Umluftversionen der Abzugshauben vorhanden und hat die Aufgabe die Gerüche des durchfließenden Luftstroms zurückzuhalten. Der Aktivkohlefilter ist weder waschbar, noch regenerierbar und muss ausgewechselt werden, wenn die LED Delay blinkt, oder mindestens alle 4 Monate. Die Alarmmeldung, wenn zuvor aktiviert, erfolgt nur, wenn der Absaugmotor zugeschaltet ist. - Seite 44 GEWERBLICHE GARANTIE UND KUNDENDIENST GEWERBLICHE GARANTIE Die vom Unternehmen FRANKE FRANCE SAS für die Produkte der Marke ROBLIN gewährte ge- werbliche Garantie gilt ausschließlich für Gewerbetreibende im Vertriebssektor. Sie kommt in Konti- nentalfrankreich, Korsika und den Französischen Überseegebieten (DOM-TOM) zur Anwendung.
