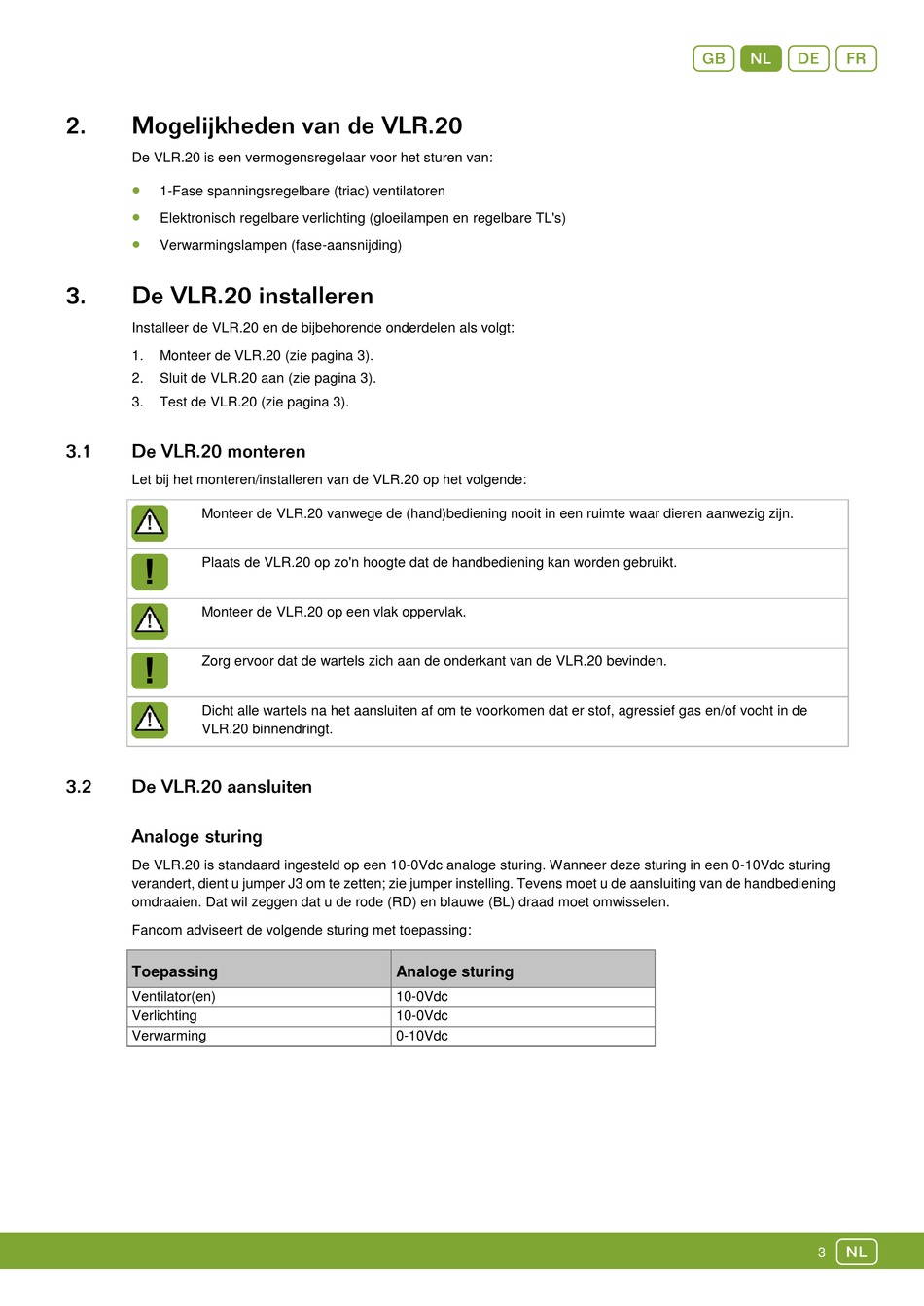

De VLR.20 is een vermogensregelaar voor het sturen van:

1-Fase spanningsregelbare (triac) ventilatoren

Elektronisch regelbare verlichting (gloeilampen en regelbare TL's)

Verwarmingslampen (fase-aansnijding)
Installeer de VLR.20 en de bijbehorende onderdelen als volgt:
1. Monteer de VLR.20 (zie pagina 3).
2. Sluit de VLR.20 aan (zie pagina 3).
3. Test de VLR.20 (zie pagina 3).
Let bij het monteren/installeren van de VLR.20 op het volgende:
Monteer de VLR.20 vanwege de (hand)bediening nooit in een ruimte waar dieren aanwezig zijn.
Plaats de VLR.20 op zo'n hoogte dat de handbediening kan worden gebruikt.
Monteer de VLR.20 op een vlak oppervlak.
Zorg ervoor dat de wartels zich aan de onderkant van de VLR.20 bevinden.
Dicht alle wartels na het aansluiten af om te voorkomen dat er stof, agressief gas en/of vocht in de
VLR.20 binnendringt.
De VLR.20 is standaard ingesteld op een 10-0Vdc analoge sturing. Wanneer deze sturing in een 0-10Vdc sturing
verandert, dient u jumper J3 om te zetten; zie jumper instelling. Tevens moet u de aansluiting van de handbediening
omdraaien. Dat wil zeggen dat u de rode (RD) en blauwe (BL) draad moet omwisselen.
Fancom adviseert de volgende sturing met toepassing:
Toepassing
Ventilator(en)
Verlichting
Verwarming
Analoge sturing
10-0Vdc
10-0Vdc
0-10Vdc
