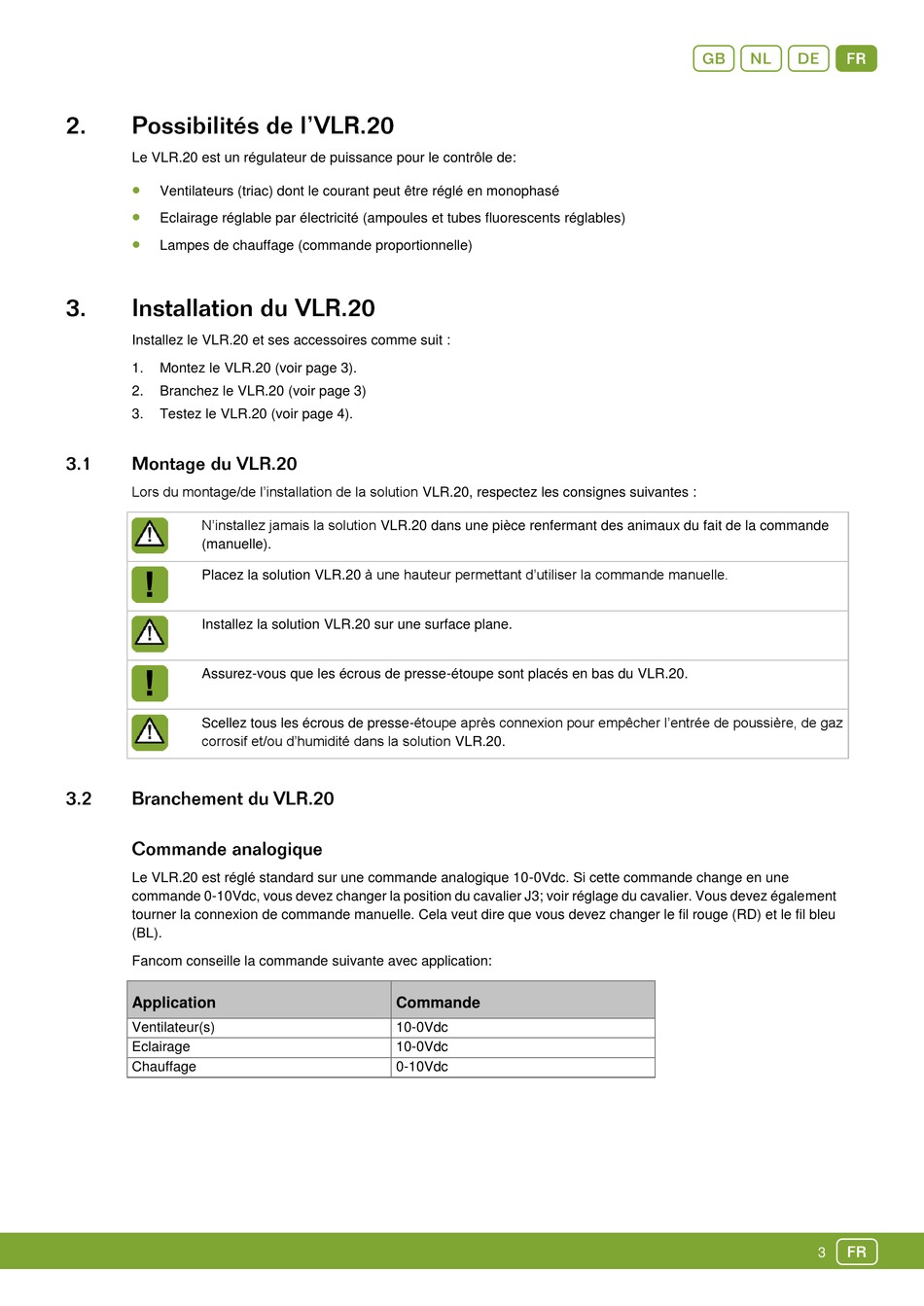

Le VLR.20 est un régulateur de puissance pour le contrôle de:
Ventilateurs (triac) dont le courant peut être réglé en monophasé
Eclairage réglable par électricité (ampoules et tubes fluorescents réglables)
Lampes de chauffage (commande proportionnelle)
Installez le VLR.20 et ses accessoires comme suit :
1.
Montez le VLR.20 (voir page 3).
2.
Branchez le VLR.20 (voir page 3)
3.
Testez le VLR.20 (voir page 4).
Lors du montage/de l'installation de la solution VLR.20, respectez les consignes suivantes :
N'installez jamais la solution VLR.20 dans une pièce renfermant des animaux du fait de la commande
(manuelle).
Placez la solution VLR.20 à une hauteur permettant d'utiliser la commande manuelle.
Installez la solution VLR.20 sur une surface plane.
Assurez-vous que les écrous de presse-étoupe sont placés en bas du VLR.20.
Scellez tous les écrous de presse-étoupe après connexion pour empêcher l'entrée de poussière, de gaz
corrosif et/ou d'humidité dans la solution VLR.20.
Le VLR.20 est réglé standard sur une commande analogique 10-0Vdc. Si cette commande change en une
commande 0-10Vdc, vous devez changer la position du cavalier J3; voir réglage du cavalier. Vous devez également
tourner la connexion de commande manuelle. Cela veut dire que vous devez changer le fil rouge (RD) et le fil bleu
(BL).
Fancom conseille la commande suivante avec application:
Application
Ventilateur(s)
Eclairage
Chauffage
Commande
10-0Vdc
10-0Vdc
0-10Vdc
