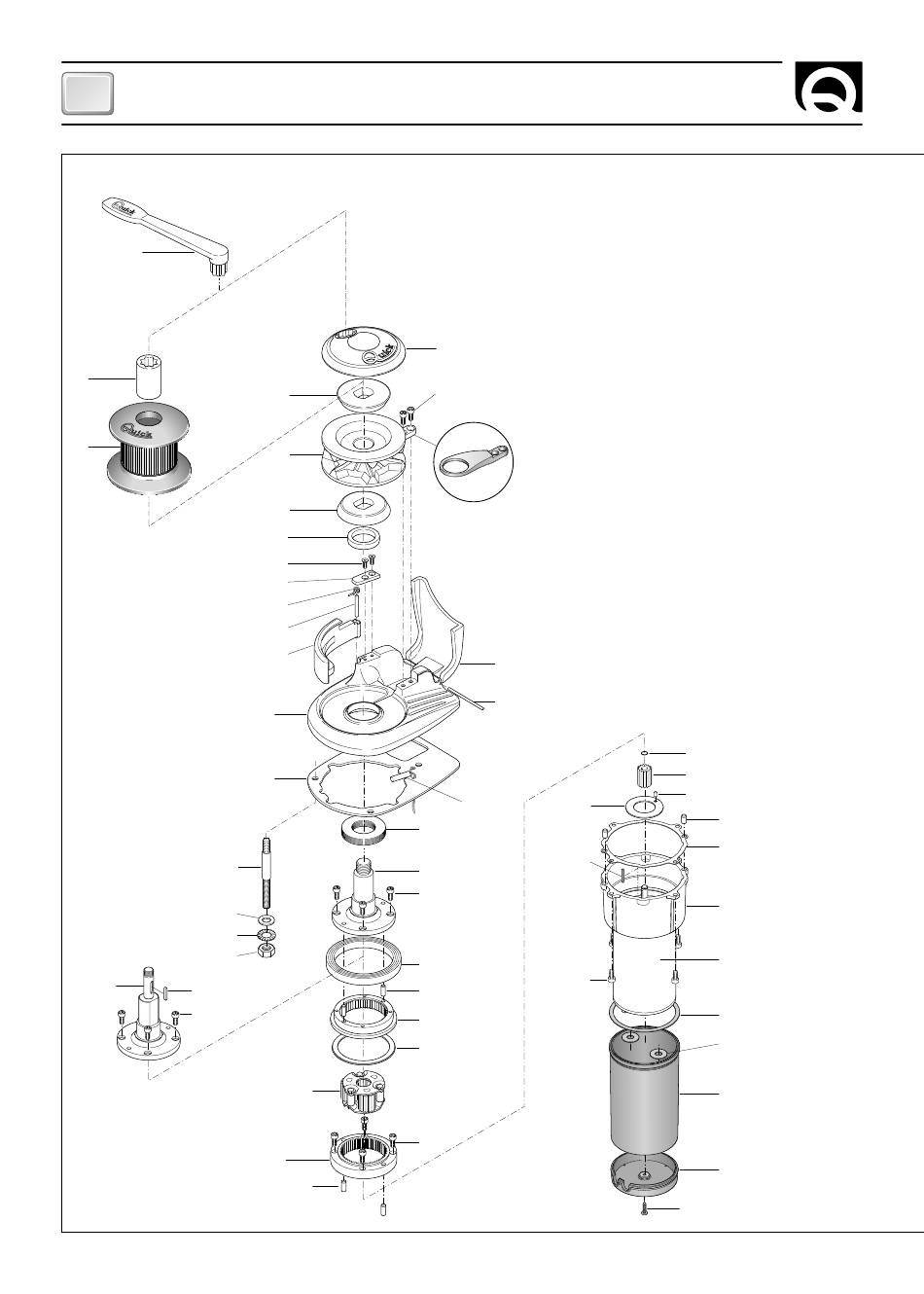

Quick CRYSTAL C 600 Benutzerhandbuch Seite 8

MANUTENZIONE
I
1
2
3
46
47
48
49
23
22
14
8
5
6
7
8
9
10
11
12
13
17
19
21
29
30
31
POS. DENOMINAZIONE
1 Leva salpa dritta
2 Bussola
3 Campana
4 Coperchio barbotin
5 Cono frizione superiore
6A Barbotin 6mm
stacca catena 16 integrato
4
6B Barbotin "AS-C" 7mm - 1/4"
stacca catena 16 integrato
14
6C Barbotin "AS-C" 8mm
stacca catena 16 integrato
6D Barbotin "AS-C" 5/16"
stacca catena 16 integrato
7 Cono frizione inferiore
15
8 Paraolio
9 Vite
10 Staffa tendicima
11 Molla tendicima
12 Perno tendicima
16
18
20
36
34
24
14
25
14
26
27
28
14
CODICE
PVLVSDN00000
MSD040000R01
MSE0800X0R00
MSGB07G00000
MSF07G000000
ZSB0706G00R2
ZSB070140AR3
ZSB0708A00R3
ZSB070516AR3
MSF08ASCN000
PGPRL3040700
MBV0410MXTSC
MMSTTC08ASC0
MMTND08ASC00
MMTC08ASC000
32
33
35
37
38
39
40
41
42
43
44
45
CRYSTAL 600/1000/1100 - REV002E
