14
x1
Z700
Set Screw M3x3mm
Madenschraube M3x3mm
Vis sans tête M3x3mm
Allen M3x3mm
x2
B010
Ball Bearing 1/4x3/8 In. Flanged
Kugellager Mit Flansch 1/4x3/8 In.
Roulement a bille 1/8 X3/8e de pouce a bride
Rodamiento 1/8X3/8" labiado
x1
102830
Aluminum Wheel Hub Left (Orange)
Aluminium Radtraeger Links (Orange/
Formula Ten)
Moyeu roue aluminium gauche (orange)
Buje izq. eje trasero (naranja)
These are good for adjusting ride height for
optional rubber tires with different diameters
or for foam tires as they wear.
Zum Einstellern der Bodenfreiheit bei
Verwendung von optional erhältlichen Gum-
mireifen oder wenn die Moosgummireifen im
Durchmesser kleiner werden.
Cela permet d'ajuster la hauteur de caisse
si vous utilisez des pneus en caoutchouc
optionnels qui ont des diamètres différents, ou
si vous avez des pneus en mousse qui s'usent.
Así podrá ajustar la altura del chasis en caso
de usar neumáticos opcionales de diámetro
diferente o si usa neumáticos de espuma
15
x1
Z150
Antenna Cap
Antennenkappe
Bouchon d'antenne
Tapón antena
x2
6163
6163
Servo Tape 20x100mm
Doppelseitiges Klebeband 20x100mm
Double face 20x100mm
Doble cara 20x100mm
x2
6132
Plastic Strap (Small/black)
Kabelbinder (Klein/schwarz)
Collier nylon (petit/noir)
Brida nylon (pequeña/negra)
Organize your wiring with Plastic Strap.
Verlegen Sie die Kabel mithilfe von Kabel-
bindern.
Organisez votre câblage avec un collier de
serrage en plastique.
Agrupe los cables con una brida de nylon

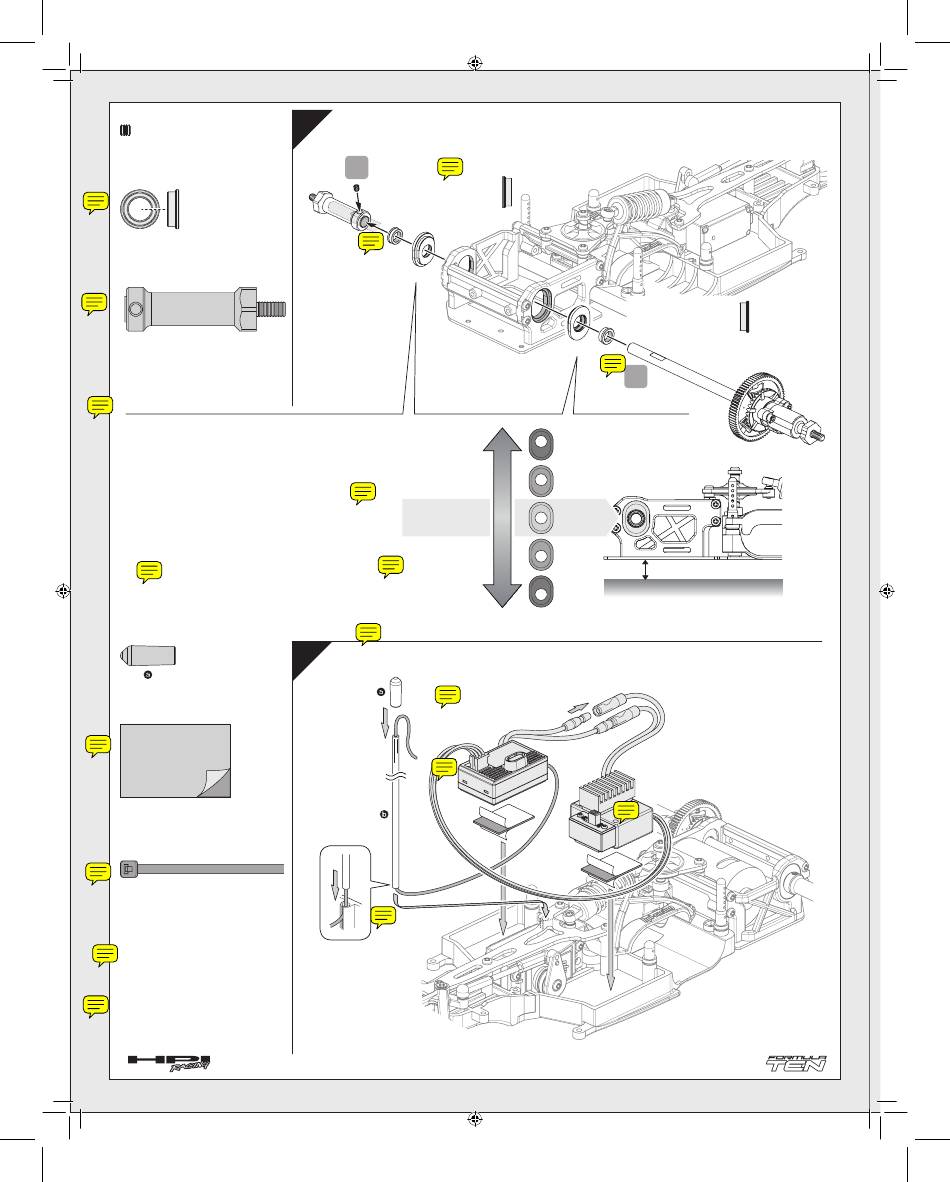

Mise en place de l'essieu arrière
Rear Axle Installation.
Montaje eje trasero

Montage Der Hinterachse

STEP
2
Note Direction
Z700
Richtung Beachten.
Notez bien la direction.
Atención posición
B010
102830
❶∼❸
102818
Low ride height
Geringe Bodenfreiheit
Faible hauteur de caisse
Chasis bajo
Standard position.
Standard Position
Position standard
Posición standard
High ride height
Große Bodenfreiheit
Forte hauteur de caisse
Chasis alto
Radio Installation. Mise en place du système radio

Einbau der Elektronik

Colocación equipo radio
Z150
Receiver
Empfänger
Récepteur
Receptor
Z150 6163
Antenna
Antenne
Antenne
Antena
18
Note Direction
Richtung Beachten.
Notez bien la direction.
B010
Atención posición
❶∼❸
102818
STEP
1
❸
102818
❷
102818
❶
102818
❷
102818
6.5mm
❸
102818
Electronic Speed Control (ESC)
Elektronischer Fahrtenregler (ESC)
Contrôleur de vitesse (ESC)
Variador velocidad (ESC)
6163
