Instruction
En

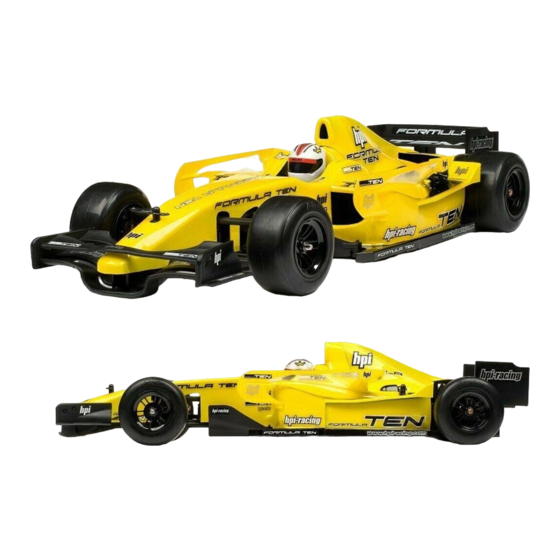

102869 FORMULA TEN TYPE 016C BODY
Anleitung
De
Instructions
Fr
取扱説明書
Equipment Needed
Benötigtes Zubehör
Équipement nécessaire
必要な工具
Hobby Knife
Modellbaumesser
Couteau de modélisme
ホビーナイフ
Trim on line as shown.
1
Entlang der Linie ausschneiden.
Découpez sur la ligne comme indiqué.
図を参考に、 ラインに沿って切り取ります。
102869 ❶
or
Trim on line as shown.
Wie abgebildet entlang
der Linie ausschneiden.
Découpez sur la ligne comme indiqué.
切り取ります。
102869 ❺
FORMULA TEN TYP 016C KAROSSERIE
CARROSSERIE FORMULA TEN TYPE 016C
フォーミュラTENタイプ016Cボディ
9084
Curved Scissors
Lexanschere
Ciseaux courbes
曲線ハサミ
3mm
1/8"
102869 ❷
102869 ❻
102869 ❻
Page 1/8
016C
Screwdriver (NO.1,2)
Kreuzschraubenzieher (Nr.1,2)
Tournevis (NO.1,2)
プラス ドライバー 大、 小
9087
Reamer
Reamer
Alésoir
プロボディーリーマー
102869 ❹
102869 ❸
10mm
3/8"
Vol.1 100824
