Instrument Connections and Leads

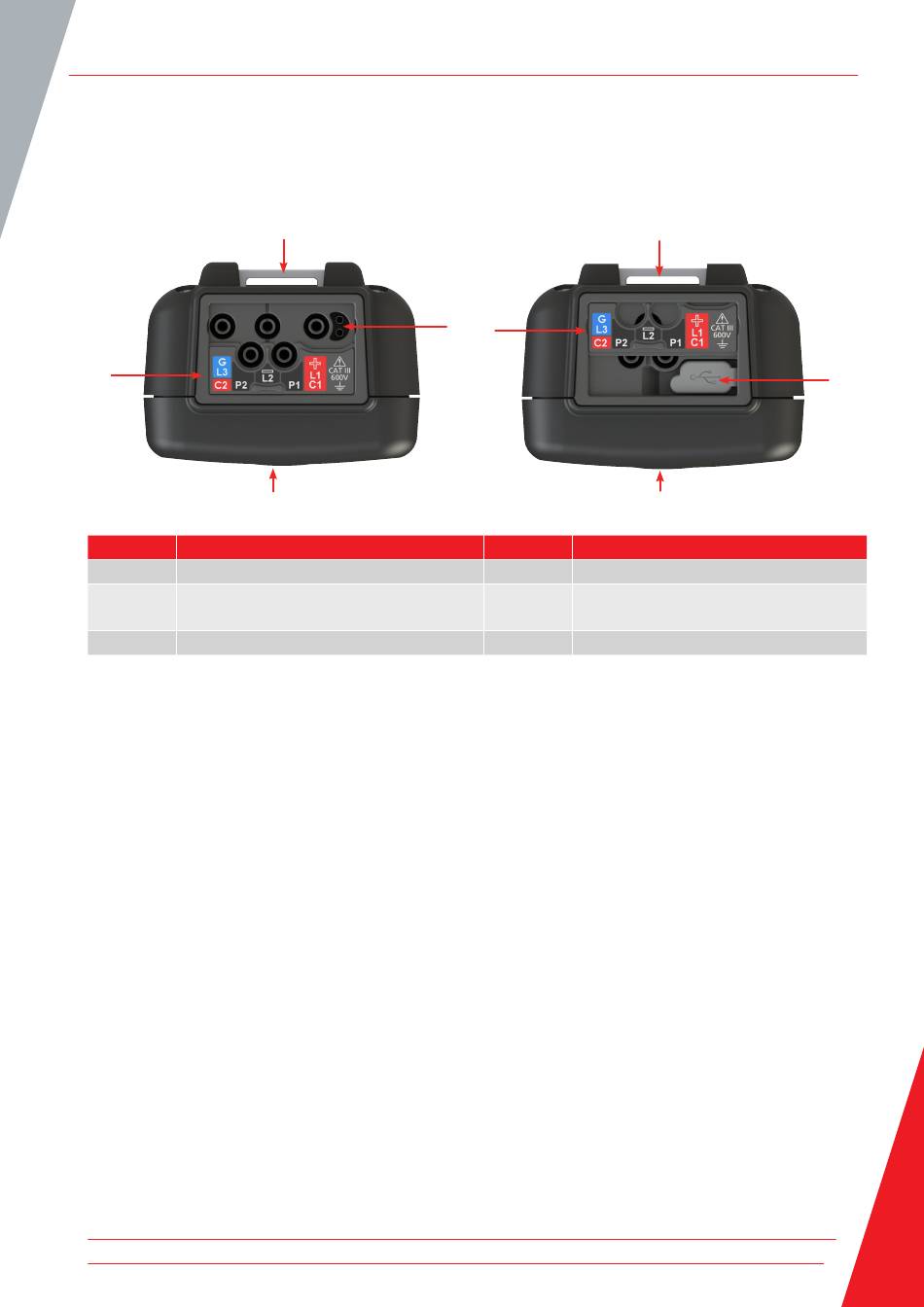

2.8.1 Ansicht oben auf dem MTR105
Schieberegler nach vorn
3
Nr.
Beschreibung
1
Hinterer Befestigungspunkt für Riemen
2
Anschluss für Batterie/Akku-Ladegerät/
Schaltersonde
3
Schieberegler in vorderer Stellung
Alle externen Anschlüsse befinden sich auf der Oberseite des MRT105. Es ist eine Schiebeabdeckung angebracht,
um zu verhindern, dass zeitgleich mit dem USB-Anschluss weitere Verbindungen hergestellt werden. Der Anschluss
über USB kann nur vorgenommen werden, wenn die Schiebeabdeckung vollständig an die Rückseite des Geräts
geschoben ist.
Für den Ladevorgang oder für den Anschluss an Messleitungen muss sich die Schiebeabdeckung in vorderer Stellung
befinden.
Der Anschluss an das Ladegerät ist so konzipiert, dass keine andere Leitung angeschlossen werden kann, während die
Batterie/der Akku im Gerät aufgeladen wird.
