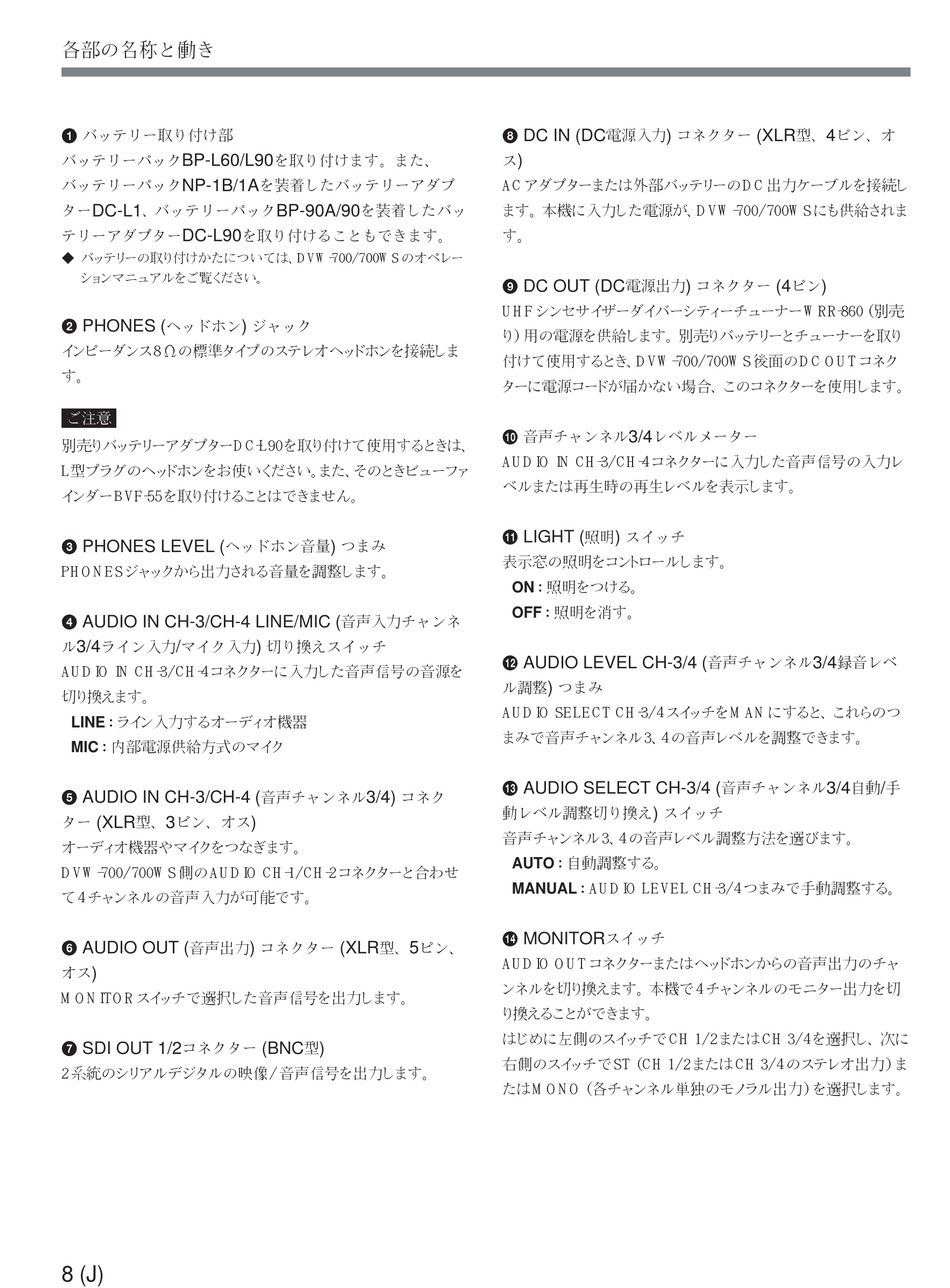

各部の名称と働き
1 バッテリー取り付け部
BP-L60/L90
バッテリーパック
NP-1B/1A
バッテリーパック
DC-L1
ター
、バッテリーパック
テリーアダプター
DC-L90
を取り付けることもできます。
◆ バッテリ ーの取り付けかたについては、 DVW-700/700WS のオペレー
シ ョ ンマニュアルをご覧く ださい。
2
PHONES (
)
ヘッドホン
イ ンピーダンス8 Ωの標準タイ プのステレオヘッ ドホンを接続しま
す。
ご注意
別売りバッテリ ーアダプターDC-L90を取り付けて使用する と きは、
L型プラグのヘッ ドホンをお使いく ださい。 また、 そのと き ビューフ ァ
イ ンダーBVF-55を取り付ける こ とはできません。
3
PHONES LEVEL (
ヘッドホン音量
PHONESジャ ッ クから出力される音量を調整します。
4
AUDIO IN CH-3/CH-4 LINE/MIC (
ル
3/4
ライン入力
/
マイク入力
AUDIO IN CH-3/CH-4コネク ターに入力した音声信号の音源を
切り換えます。
LINE：ライ ン入力するオーディ オ機器
MIC：内部電源供給方式のマイ ク
5
AUDIO IN CH-3/CH-4 (
(XLR
3
ター
型、
ピン、オス
オーディ オ機器やマイ クをつなぎます。
DVW-700/700WS 側のAUDIO CH-1/CH-2コネク ターと合わせ
て 4 チャ ンネルの音声入力が可能です。
6
AUDIO OUT (
音声出力
)
オス
MONITORスイ ッチで選択した音声信号を出力します。
7
SDI OUT 1/2
コネクター
2 系統のシ リ アルデジタルの映像 / 音声信号を出力します。
8 (J)
を取り付けます。また、
を装着したバッテリーアダプ
BP-90A/90
を装着したバッ
ジャック
)
つまみ
音声入力チャンネ
)
切り換えスイッチ
3/4)
音声チャンネル
コネク
)
)
(XLR
5
コネクター
型、
ピン、
(BNC
型
)
8
DC IN (DC
)
電源入力
コネクター
)
ス
ACアダプターまたは外部バッテ リ ーのDC 出力ケーブルを接続し
ます。本機に入力した電源が、 DVW-700/700WSにも供給されま
す。
9
DC OUT (DC
電源出力
UHFシンセサイ ザーダイ バーシティ ーチューナーWRR-860 (別売
り) 用の電源を供給します。別売りバッテ リ ーとチューナーを取り
付けて使用する と き、 DVW-700/700WS 後面のDC OUTコネク
ターに電源コー ドが届かない場合、 このコネク ターを使用します。
0 音声チャンネル
3/4
レベルメーター
AUDIO IN CH-3/CH-4コネク ターに入力した音声信号の入力レ
ベルまたは再生時の再生レベルを表示します。
!¡
LIGHT (
)
照明
スイッチ
表示窓の照明をコン ト ロールします。
ON：照明をつける。
OFF：照明を消す。
!™
AUDIO LEVEL CH-3/4 (
)
ル調整
つまみ
AUDIO SELECT CH-3/4スイ ッチをMANにする と、 これらのつ
まみで音声チャ ンネル 3、 4 の音声レベルを調整でき ます。
!£
AUDIO SELECT CH-3/4 (
)
動レベル調整切り換え
スイッチ
音声チャ ンネル 3、 4 の音声レベル調整方法を選びます。
AUTO：自動調整する。
MANUAL：AUDIO LEVEL CH-3/4 つまみで手動調整する。
!¢
MONITOR
スイッチ
AUDIO OUTコネク ターまたはヘッ ドホンからの音声出力のチャ
ンネルを切り換えます。本機で 4 チャ ンネルのモニター出力を切
り換える ことができます。
はじめに左側のスイ ッチで CH 1/2または CH 3/4を選択し、次に
右側のスイ ッチで ST (CH 1/2または CH 3/4 のステレオ出力) ま
たは MONO (各チャ ンネル単独のモノ ラル出力) を選択します。
(XLR
4
型、
ピン、オ
)
(4
)
コネクター
ピン
3/4
音声チャンネル
録音レベ
3/4
音声チャンネル
自動
/
手
