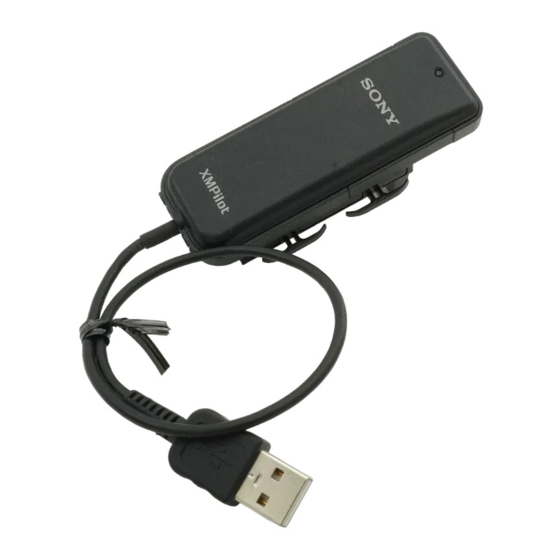

- Seite 1 4-181-312-32 (1) Wi-Fi Adapter Bedienungsanleitung Lesen Sie bitte vor dem Betrieb des Geräts diese Betriebsanleitung gründlich durch und bewahren Sie sie zur zukünftigen Einsichtnahme auf. CBK-WA01 © 2010 Sony Corporation...
- Seite 2 VERBINDUNG MIT DIESEM HANDBUCH, DER SOFTWARE ODER ANDERER HIERIN ENTHALTENEN INFORMATIONEN ODER IHRER BENUTZUNG ENSTANDENEN SCHÄDEN. Sony Corporation behält sich das Recht vor, Änderungen in diesem Handbuch oder in den darin enthaltenen Informationen jederzeit ohne Vorwarnung vorzunehmen. Die hierin beschriebene Software kann eventuell einer...
-
Seite 3: Inhaltsverzeichnis
Anzeigen des Web-Menüs..............13 Seiten im Web-Menü................13 Herstellen einer Wi-Fi-Verbindung............. 14 IEEE 802.1x Authentifizierung durchführen ........15 Verwendung des Sony Planning Metadata Add-in ..... 15 Anzeigen der Planungsmetadaten ............15 Funktionsanzeige Sony Planning Metadata ........16 Erstellen der Planungsmetadaten............17 Speichern der Planungsmetadaten an einem gewünschten Speicherort... -
Seite 4: Überblick
• Senden Sie mit dem Sony Planning Metadata Add-in Überblick erstellte Planungsmetadaten als E-Mail-Anhang an einen Computer am Aufnahmeort. • Senden Sie mit dem Sony Planning Metadata Add-in erstellte Planungsmetadaten direkt über eine Der Wi-Fi Adapter CBK-WA01 ist ein drahtloser LAN- Netzwerkverbindung an einen via Wi-Fi verbundenen Adapter zum Anschließen eines PDW-700/F800... -
Seite 5: Verwendungsbeispiele
Verwendungsbeispiele Die folgende Darstellung zeigt ein Verwendungsbeispiel für einen Camcorder mit einem installierten CBK-WA01. Aufnahmeort Verbindung im Ad-hoc-Modus CBK-WA01 Computer Rundfunkstation/ Schaltzentrale E-Mail senden/ Computer (Sony empfangen Planning Metadata Add-in ist installiert) Camcorder Smart Phone Internet Rundfunkstation Camcorder + CBK-WA01... -
Seite 6: Konfigurierung Ihres Camcorders Zum Aktivieren Von Wi-Fi-Verbindungen
Camcorder den Wi-Fi- von IP ADDRESS nach Bedarf. Adapter unterstützt. Die Standard-IP-Adresse lautet „192.168.1.10“. Für Details kontaktieren Sie Ihren Sony-Fachhändler oder eine Sony Kundendienstvertretung. • Um die Wi-Fi-Verbindungsfunktion verwenden zu können, müssen Sie einen Installationsschlüssel haben. -
Seite 7: Einrichten Einer Wi-Fi-Verbindung Zu Ihrem Computer (Ad Hoc-Modus)
Geben Sie für xxx denselben Wert wie in der dem Einrichten einer Wi-Fi- Camcorder zugewiesenen IP-Adresse ein. Geben Sie für yyy einen Wert ein, der nicht in der dem Verbindung zu Ihrem Camcorder zugewiesenen IP-Adresse verwendet wird. Computer (Ad hoc- Klicken Sie auf [OK], um das Dialogfenster zu schließen. - Seite 8 Klicken Sie auf [OK], um das Dialogfenster Beispieleinstellungen [Drahtlose Netzwerke Eigenschaften] zu schließen. Netzwerkname: [WF1 (Automatisch)] erscheint in der Liste Sicherheitstyp: [Bevorzugte Netzwerke] im Dialogfenster [Drahtlose Sicherheitsschlüssel/Passphrase: 12345 Netzwerkverbindung Eigenschaften]. Aktivieren Sie [Dieses Netzwerk speichern] und Klicken Sie auf [OK], um das Dialogfenster zu klicken Sie auf [Weiter].
-
Seite 9: Herstellen Einer Verbindung
automatisch eine IP-Adresse zu beziehen (in Schritt 4 Die Seite Wi-Fi SETTING erscheint. wählen Sie „IP-Adresse automatisch beziehen“). Herstellen einer Verbindung Verbinden Sie Ihren Computer und Camcorder mit Hilfe des Netzwerks „WF1“, das Sie unter „Einstellungen auf dem Computer“ (Seite 7) eingerichtet haben. Hinweis Wählen Sie SCAN NETWORKS: EXEC und drücken Das folgende Verfahren stellt die Verwendung des PDW-... -
Seite 10: Wiederherstellung Der Werkseitigen Einstellungen (Reset)
Hier wird der Schlüssel auf „12345“ gestellt, Die Wi-Fi-Statusanzeige wechselt in Abhängigkeit wählen Sie also ASCII5. des Status der drahtlosen Verbindung des Camcorders Für eine Folge mit 13 ASCII-Zeichen: (siehe nächster Abschnitt „Wi-Fi -Statusanzeige“). ASCII13 Für eine Folge mit 10 hexadezimalen Hinweis Zeichen : HEX10... -
Seite 11: Verwendung Eines Wireless Lan Access Point (Infrastructure-Modus)
Verwendung eines Wireless LAN Access Point (Infrastructure- Modus) MAC-Adresse des Camcorders Zum Verbinden Ihres Camcorders mit einem LAN via Wireless LAN Access Point finden Sie das LAN im Menü Die Meldung „RESET DATA OK?“ erscheint. Ihres Camcorders oder führen Sie ein Wi-Fi Protected Setup (WPS) durch. -
Seite 12: Verwendung Der Push-Methode
Verbindungsnetzwerk (WF1) zu wählen, setzen Sie das Verwendung der Push-Methode: drahtlose LAN (WF_net), geben Sie den Netzwerkschlüssel ein, den Sie für Ihren Access Point Wählen Sie WPS START: EXEC und drücken Sie den konfiguriert haben, und stellen Sie die Verbindung her. Regler MENU. -
Seite 13: Verwendung Des Web-Menüs (Nur Für Pdw-700/F800)
Verwendung des Web- Menüs (nur für PDW-700/ F800) Wenn der Camcorder mit dem Computer über das Ethernet (nur für PDW-700/F800) verbunden ist, können Sie das Web-Menü verwenden, um eine Wi-Fi-Verbindung zwischen Ihrem Camcorder und Computer herzustellen. Klicken Sie auf [Execute], wenn Sie die IP-Adresse Einzelheiten zur Ethernetverbindung finden Sie in der geändert haben. -
Seite 14: Herstellen Einer Wi-Fi-Verbindung
Wenn der gewünschte SSID nicht gefunden wird Menüpunkt Einstellung der Menüfunktionen Klicken Sie auf [Rescan], um die Suche erneut Channel Wählen Sie den für die Verbindung durchzuführen. Wenn er immer noch nicht gefunden verwendeten Kanal aus. wurde, klicken Sie auf [Back], um zur Wi-Fi-Seite Wenn [Type] auf [Infra] gestellt zurückzukehren (siehe nächster Abschnitt ist: auto (nur Anzeige) -
Seite 15: Ieee 802.1X Authentifizierung Durchführen
Sie den Sony Planning Metadata Add-in installiert haben, starten, wird ein Ordner [Sony Planning Metadata] dem Fenster [Tasks] hinzugefügt. Klicken Sie auf den Ordner [Sony Planning Metadata], um die Funktionsanzeige Sony Planning Metadata (siehe Seite 16) anzuzeigen. Erstmalige Verwendung des Ordners [Sony... -
Seite 16: Funktionsanzeige Sony Planning Metadata
Rechtsklicken Sie auf den Ordner [Sony Planning Metadata] und klicken Sie dann auf [Properties], um das Dialogfenster [Sony Planning Metadata Properties] zu öffnen. Wählen Sie [IPM.Task.Planning Task] in der Liste [When posting to this folder, use:], und klicken Sie dann auf [OK]. -
Seite 17: Erstellen Der Planungsmetadaten
Die Planungsmetadaten werden erstellt und angezeigt, mit den Informationen, die Sie in Schritt 1 eingegeben Werkseitig können [Filename] (Name der haben. Planungsmetadatendatei), [Send To] (Empfänger der Planungsmetadaten) und Shot Marks 0 bis 9 eingestellt werden. Verwendung des Sony Planning Metadata Add-in... -
Seite 18: Bearbeiten Der Planungsmetadaten
Kasten [Name] ein (der Name kann bis zu 64 ASCII-Zeichen oder etwa 21 japanische Zeichen Sie können die Importfunktion verwenden, um umfassen). Planungsmetadaten zu laden, die Sie vorher auf Ihrem System gespeichert haben. Verwendung des Sony Planning Metadata Add-in... -
Seite 19: E-Mail-Versendung Der Planungsmetadaten
Picture-Cache-Modus oder während der Miniaturansicht. Klicken Sie auf [Execute]. Wenn Ihr Computer und Camcorder verbunden sind, Die Planungsmetadaten werden an den Camcorder können Sie Planungsmetadaten auch in /General/Sony/ gesendet und im Verzeichnis /General/Sony/Planning Planning speichern. gespeichert. Verwendung des Sony Planning Metadata Add-in... -
Seite 20: Übertragen Der Planungsmetadaten
Planungsmetadaten, die Sie übertragen möchten, und klicken Sie auf [Save to XDCAM] in der Menüleiste. Wenn Ihr Computer und Camcorder verbunden sind, Das Dialogfenster [Save To XDCAM] erscheint und können Sie Planungsmetadaten auch in /General/Sony/ die Übertragung beginnt. Planning speichern. Das Dialogfenster wird automatisch geschlossen, wenn die Übertragung abgeschlossen ist, und die... -
Seite 21: Fehlersuche
Sony Serviceabteilung. “Unknown USB“ erscheint, wenn ich den Dies geschieht, wenn ein drahtloser LAN-Adapter mit USB-Verbindung, der nicht Adapter anschließe. von Sony ist, angeschlossen wird. Nur CBK-WA01 drahtlose LAN-Adapter (dieses Gerät) können mit einem XDCAM-Camcorder verwendet werden. Fehlersuche... - Seite 22 Prüfen Sie die Einstellungen des Camcorders und Computers. Wenn sie stabil ist (Status 4): Die drahtlose Verbindung wurde aufgebaut. Wenn Ihre Anwendung (Sony Planning Metadata Add-in oder Live Logging) bei diesem Status nicht funktioniert, bestätigen Sie den Vorgang unter „Konfigurierung Ihres Camcorders zum Aktivieren von Wi-Fi-Verbindungen“...
- Seite 23 Problem Lösung Ich kann keine Verbindung zum Access Überprüfen Sie die IP-Adressen Ihres Camcorders und des Access Points. Die Verbindung funktioniert nicht, wenn die IP-Adressen gleich sind. Point herstellen. Beispieleinstellung: Wenn die IP-Adresse des Camcorders 192.168.1.10 ist Stellen Sie die IP-Adresse des Access Points auf 192.168.1.100. Stellen Sie die Subnet-Maske für beide auf 255.255.255.0.
-
Seite 24: Bei Verwendung Des Webmenüs (Seite)
Prüfen Sie die Einstellungen des Camcorders und Computers. Wenn sie stabil ist (Status 4): Die drahtlose Verbindung wurde aufgebaut. Wenn Ihre Anwendung (Sony Planning Metadata Add-in oder Live Logging) bei diesem Status nicht funktioniert, bestätigen Sie den Vorgang unter „Konfigurierung Ihres Camcorders zum Aktivieren von Wi-Fi-Verbindungen“... -
Seite 25: Bei Erstellung Einer Live Logging-Verbindung
Wenn sich kein Aufnahmemedium im Camcorder befindet, legen Sie eines ein. Wenn das Medium schreibgeschützt ist, schalten Sie den Schreibschutz aus. Öffnen Sie das Dialogfeld [Settings] des Sony Planning Metadata Add-in und vergewissern Sie sich, dass die Registrierungsinformationen korrekt sind (siehe Seite 20). - Seite 26 Problem Lösung Wenn ich den Download eines Clips vom Schließen Sie entweder den Webbrowser, oder wählen Sie [Disc Properties] aus Web-Menü abbreche, bleibt „Network“ auf dem Web-Menü. dem LCD-Monitor des Camcorders stehen (nur wenn ein Disc Camcorder verwendet wird). Wenn das Betriebssystem des Computers Wenn das Betriebssystem des Computers Windows Vista ist, dann kann der Windows Vista ist, kann ich keine WEP Schlüsselindex nicht von 1 geändert werden.
