Die Internen Effekte - Yamaha M7CL Bedienungsanleitung

Die internen Effekte des M7CL können in den Racks 5–8 eingebaut und dem Ausgang eines
Ausgangskanals oder dem Eingang eines Eingangskanals zugewiesen oder auch direkt in einen
Kanal eingeschleift werden. Für jeden in einem Rack eingebauten Effekt können Sie einen von
48 Effekttypen auswählen. In der Voreinstellung werden die Signale von den MIX-Kanälen 13–16
zu den Racks 5–8 geführt, und die Ausgabe vom Rack wird zum ST IN 1–4 (L/R) geführt.
HINWEIS
• Die internen Effekte können nicht in Racks 1–4 eingebaut werden.
• Einige Effekttypen können nur in Rack 5 oder 7 eingebaut werden.

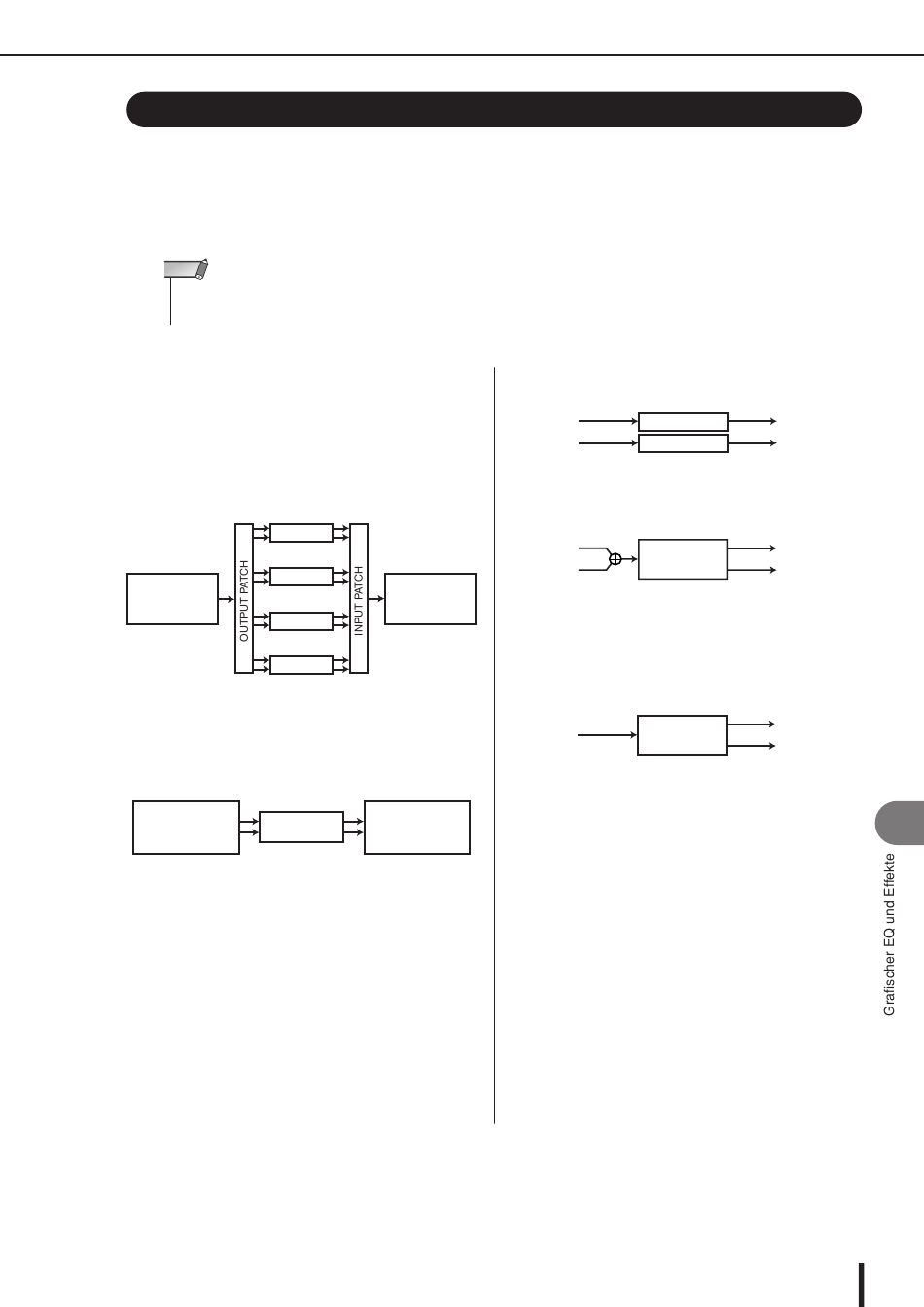

Um einen internen Effekt über Send/Return (Ausspielweg/
Effektrückweg) einzusetzen, weisen Sie den Ausgang
eines MIX-Kanals o. a. dem Eingang des Effekts zu und
den Ausgang des Effekts einem Eingangskanal.
In diesem Fall wird der entsprechende MIX-Bus als
Master-Kanal für den Effekt-Ausspielweg eingesetzt, und
der Eingangskanal als Effektrückweg.
Rack 5
EFFECT
Rack 6
EFFECT
Ausgang des
Ausgangs-
Rack 7
kanals
EFFECT
Rack 8
EFFECT
Alternativ können Sie den Ein-/Ausgang des internen
Effekts dem Insert-Aus- und -Eingang des gewünschten
Kanals (außer ST-IN-Kanälen) zuweisen, so dass der
Effekt direkt in diesem Kanal eingeschleift ist.
Insert-Ausgang
des gewünsch-
EFFECT
ten Kanals*
*Außer bei ST-IN-Kanälen
Die internen Effekte sind in zwei Kategorien eingeteilt;
STEREO-Effekttypen (2-Ein-/2 Ausgänge), die die L/R-
Signale der Eingangskanäle unabhängig voneinander
verarbeiten, und die MIX-Effekttypen, bei denen die
beiden Kanäle vor der Signalverarbeitung
zusammengemischt werden.
Wenn Signale den linken und rechten Eingängen des
Effekts zugewiesen sind, hängt die Art, wie die linken/
rechten Kanäle verarbeitet werden, davon ab, ob ein
Stereo-Effekttyp oder ein Mix-Effekttyp ausgewählt ist,
wie folgend gezeigt.

Die internen Effekte

● STEREO-Effekttypen
INPUT L
INPUT R
● MIX-Effekttypen
INPUT L
INPUT R
Eingang des
Eingangs-
Wenn ein Signal nur einem Eingang eines Effektes mit
kanals
zwei Eingängen zugewiesen ist, wird dieses als Mono-
Eingangs-/Stereo-Ausgangssignal verarbeitet, unabhängig
davon, ob ein Stereo-Effekttyp oder ein Mix-Effekttyp
ausgewählt ist.
INPUT
L oder R
Insert-Eingang
des gewünsch-
ten Kanals*
Die internen Effekte
EFFECT L L RETURN
EFFECT R R RETURN
L RETURN
EFFECT
R RETURN
L RETURN
EFFECT
R RETURN
