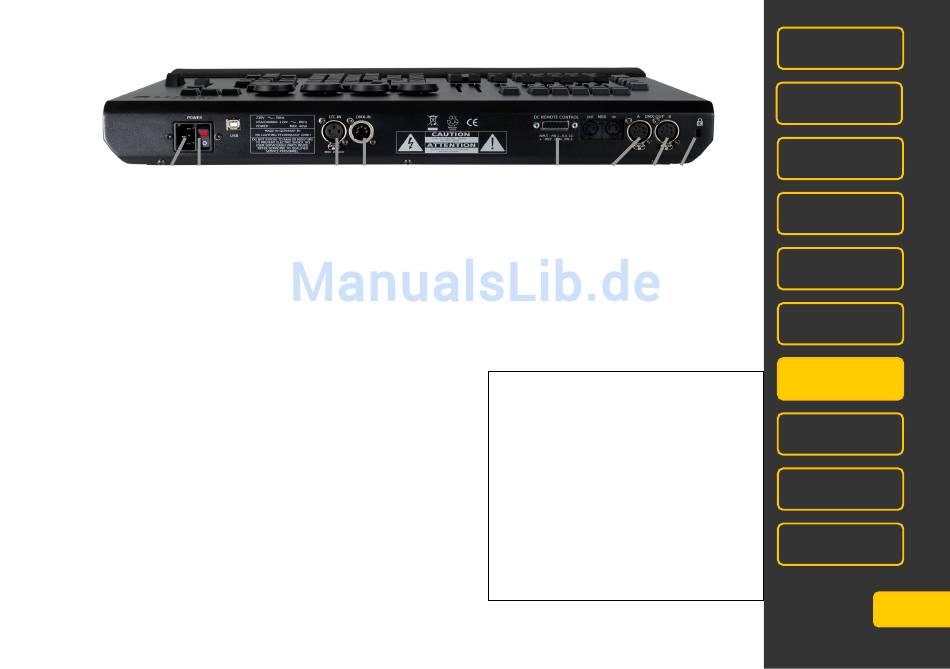

Anschlussmöglichkeiten
1
2
1) Hauptschalter AN/AUS (0) und Kaltgeräteeinbaustecker (C14) 90 - 264 V ~ , 50 / 60 Hz
– Das Netzteil schaltet automatisch um. Ein Kabel mit einer Kaltgerätekupplung (C13) und einem
Schutzkontaktstecker entsprechend dem Standard des Einbauortes verwenden.
Bitte beachten! Gleiches Stromnetz, bzw. gleiches Schutzleiter –Potential für den PC (onPC) und den
MA onPC command wing verwenden, sonst können nach dem Verbinden über USB Schäden an der
Hardware und/oder Störungen der Funktion auftreten.
D.h. beide Geräte (PC und MA onPC command wing) müssen an derselben Steckdose oder (wenn
erkennbar) am selben Stromnetz (Schutzleiter –potential identisch) angeschlossen werden!
2) USB Anschluss
USB – Kabel im Lieferumfang enthalten
3) LTC – Timecode – IN (XLR 3 pin)
4) DMX – IN (XLR 5 pin)
5) Anschluss für Analog Remote Control HINWEIS: diesen
Anschluss nicht für den grandMA2 fader wing verwenden!
6) MIDI - IN /OUT, Midi – Note, Midi Time Code und
7) 2 DMX - OUT (XLR 5 pin)
8) Kensington Lock (Diebstahlsicherung)
3
4
Midi Show Control (MSC)
5
6
7 8
SUB D15 Belegung / DC Remote
Control:
Pin 1-6:
Kanäle 1,3,5,7,9,11
Pin 7: +5V
Pin 8: Masse
Pin 9-14: Kanäle 2,4,6,8,10,12
Pin 15: nicht belegt
Kanal mit + 5V (Pin 7) verbinden
oder externe Spannung 5 – 10V
mit Masse (Pin 8) verbinden
Hinweis: die Kanäle haben
ausschließlich Schaltfunktion!
MA onPC
command wing
1
MA onPC
fader wing
Daten
Transport
Sicherheit
Betriebsgrenzen
Quickstart
Connect
Quickstart
ON / OFF
Wartung
Konformität
