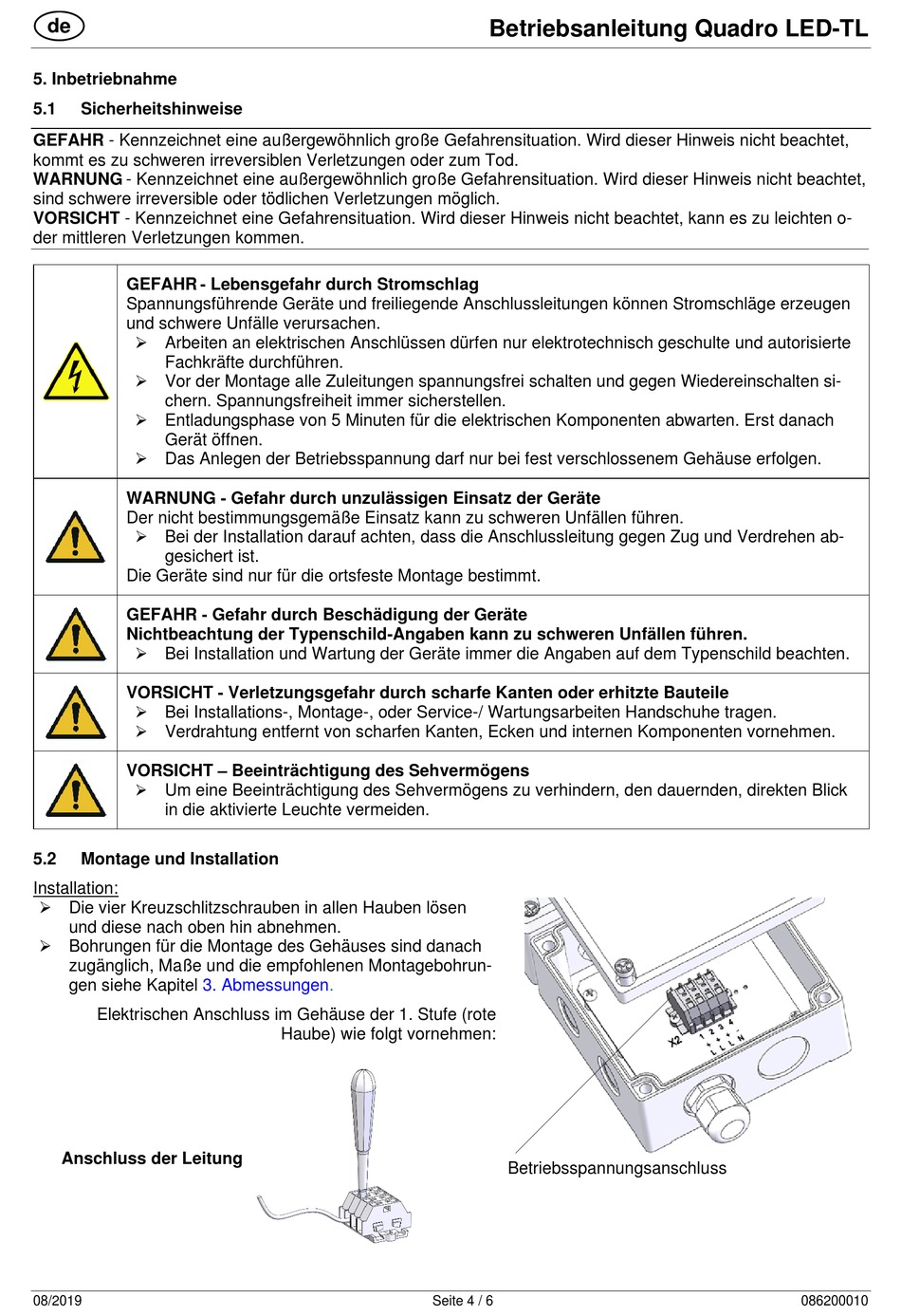

5. Inbetriebnahme

5.1

Sicherheitshinweise

GEFAHR - Kennzeichnet eine außergewöhnlich große Gefahrensituation. Wird dieser Hinweis nicht beachtet,
kommt es zu schweren irreversiblen Verletzungen oder zum Tod.
WARNUNG - Kennzeichnet eine außergewöhnlich große Gefahrensituation. Wird dieser Hinweis nicht beachtet,
sind schwere irreversible oder tödlichen Verletzungen möglich.
VORSICHT - Kennzeichnet eine Gefahrensituation. Wird dieser Hinweis nicht beachtet, kann es zu leichten o-
der mittleren Verletzungen kommen.
GEFAHR - Lebensgefahr durch Stromschlag
Spannungsführende Geräte und freiliegende Anschlussleitungen können Stromschläge erzeugen
und schwere Unfälle verursachen.
 Arbeiten an elektrischen Anschlüssen dürfen nur elektrotechnisch geschulte und autorisierte
Fachkräfte durchführen.
 Vor der Montage alle Zuleitungen spannungsfrei schalten und gegen Wiedereinschalten si-
chern. Spannungsfreiheit immer sicherstellen.
 Entladungsphase von 5 Minuten für die elektrischen Komponenten abwarten. Erst danach
Gerät öffnen.
 Das Anlegen der Betriebsspannung darf nur bei fest verschlossenem Gehäuse erfolgen.
WARNUNG - Gefahr durch unzulässigen Einsatz der Geräte
Der nicht bestimmungsgemäße Einsatz kann zu schweren Unfällen führen.
 Bei der Installation darauf achten, dass die Anschlussleitung gegen Zug und Verdrehen ab-
gesichert ist.
Die Geräte sind nur für die ortsfeste Montage bestimmt.
GEFAHR - Gefahr durch Beschädigung der Geräte
Nichtbeachtung der Typenschild-Angaben kann zu schweren Unfällen führen.
 Bei Installation und Wartung der Geräte immer die Angaben auf dem Typenschild beachten.
VORSICHT - Verletzungsgefahr durch scharfe Kanten oder erhitzte Bauteile
 Bei Installations-, Montage-, oder Service-/ Wartungsarbeiten Handschuhe tragen.
 Verdrahtung entfernt von scharfen Kanten, Ecken und internen Komponenten vornehmen.
VORSICHT – Beeinträchtigung des Sehvermögens

Um eine Beeinträchtigung des Sehvermögens zu verhindern, den dauernden, direkten Blick
in die aktivierte Leuchte vermeiden.
5.2

Montage und Installation

Installation:
 Die vier Kreuzschlitzschrauben in allen Hauben lösen
und diese nach oben hin abnehmen.
 Bohrungen für die Montage des Gehäuses sind danach
zugänglich, Maße und die empfohlenen Montagebohrun-
gen siehe Kapitel 3.
Elektrischen Anschluss im Gehäuse der 1. Stufe (rote
Anschluss der Leitung
08/2019
Abmessungen.
Haube) wie folgt vornehmen:
Betriebsanleitung Quadro LED-TL
Betriebsspannungsanschluss
