3.4 Verändern der Position des Schaltkastens
Die Einbauposition des Schaltkastens kann in 90 °-Schritten
geändert werden.
Mögliche/zulässige Positionen und die Vorgehensweise zum Ver-
ändern der Einbauposition des Schaltkastens sind in Abb.
gestellt.
Vorgehensweise:
1. Entfernen Sie mit einem T-Schlüssel (M4) die vier Innen-
sechskantschrauben, mit denen der Pumpenkopf befestigt ist.
2. Drehen Sie den Pumpenkopf in die gewünschte Position.
3. Setzen Sie die Schrauben ein und ziehen Sie sie über Kreuz
fest.
3.5 Dämmen des Pumpengehäuses

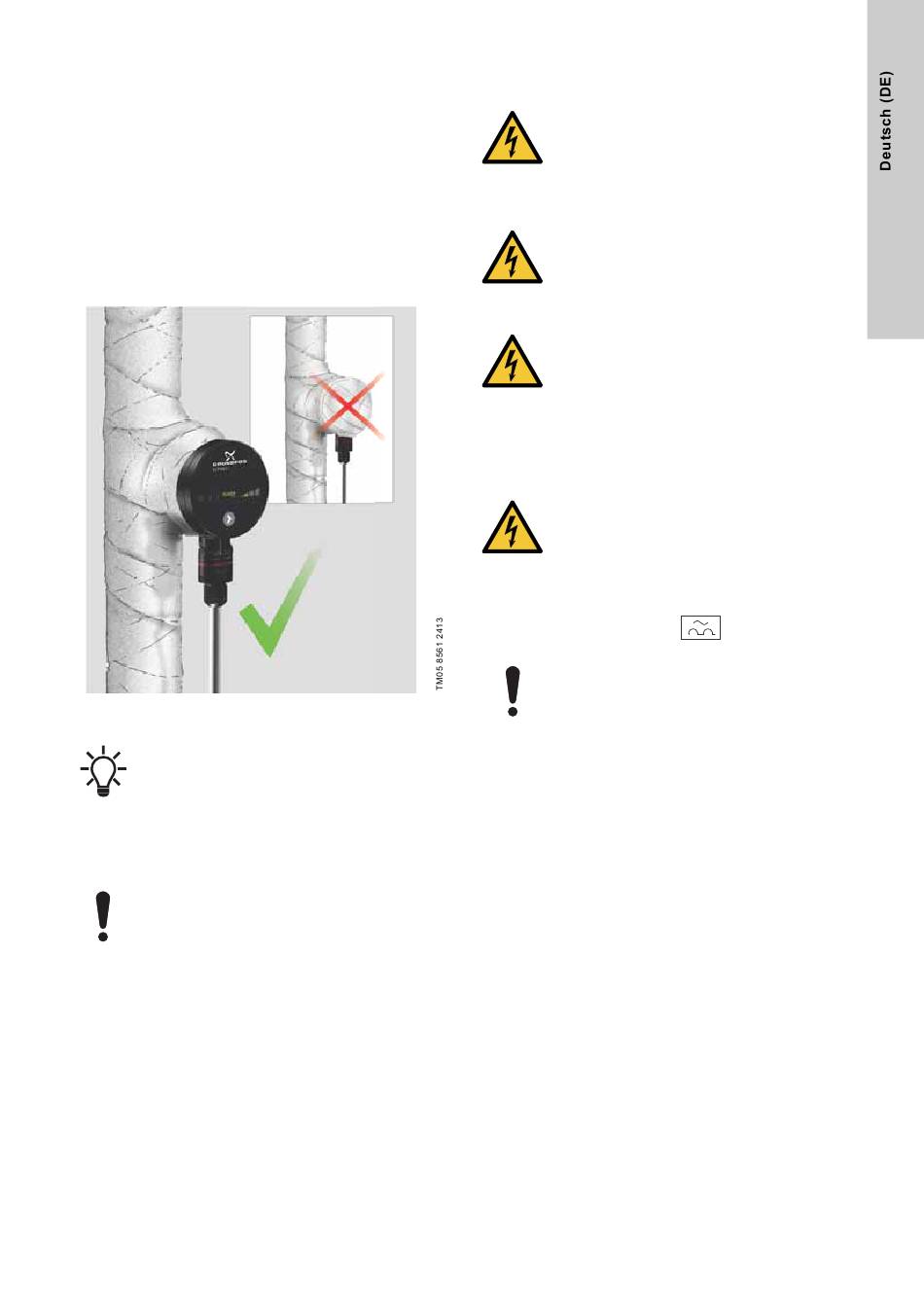

Abb. 4 Dämmen des Pumpengehäuses
Wärmeverluste über das Pumpengehäuse und die
Verrohrung sollten auf ein Minimum begrenzt wer-
den.
Die Wärmeverluste können durch Dämmen des Pumpengehäu-
ses und der Verrohrung reduziert werden. Siehe Abb. 4.
Alternativ können Dämmschalen aus Polystyrol an der Pumpe
angebracht werden. Siehe Abschnitt
Dämmen Sie nicht den Schaltkasten und decken Sie
nicht das Bedienfeld ab.
2 dar-
6.1 Produktbeschreibung.

4. Elektrischer Anschluss

GEFAHR
Stromschlag
Tod oder ernsthafte Personenschäden
- Der elektrische Anschluss muss von einer Elektro-
fachkraft in Übereinstimmung mit den örtlich gel-
tenden Vorschriften vorgenommen werden.
GEFAHR
Stromschlag
Tod oder ernsthafte Personenschäden
- Schalten Sie die Stromversorgung ab, bevor Sie
Arbeiten am Produkt beginnen. Stellen Sie sicher,
dass die Stromversorgung nicht versehentlich wie-
der eingeschaltet werden kann.
GEFAHR
Stromschlag
Tod oder ernsthafte Personenschäden
- Erden Sie die Pumpe.
GEFAHR
Stromschlag
Tod oder ernsthafte Personenschäden
- Schreiben nationale Vorschriften die Verwendung
einer Fehlerstrom-Schutzeinrichtung (RCD) oder
einer gleichwertigen Schutzeinrichtung für die
Elektroinstallation vor oder wird die Pumpe an eine
Elektroinstallation mit einer Fehlerstrom-Schutz-
einrichtung als zusätzlichen Schutz angeschlos-
sen, muss diese je nach Art des pulsierenden Feh-
lerstroms (Gleichstrom) mindestens vom Typ A
sein. Die Fehlerstrom-Schutzeinrichtung muss mit
dem folgenden Symbol gekennzeichnet sein:
Die Pumpe ist kein Sicherheitsbauteil. Es ist nicht
möglich, mithilfe der Pumpe die funktionale Sicher-
heit der gesamten Anlage zu gewährleisten.
Die Pumpe benötigt keinen externen Motorschutz.
• Vergewissern Sie sich, dass die vorhandene Versorgungs-
spannung und die Frequenz den auf dem Typenschild angege-
benen Werten entsprechen. Siehe Abschnitt
• Schließen Sie die Pumpe mithilfe des mitgelieferten Steckers
wie in Abb. 4.1 Zusammenbauen des Steckers
versorgung an.
Die Leuchte am Bedienfeld zeigt an, dass die Stromversorgung
eingeschaltet ist.
7.1 Typenschild.
an die Strom-
5
