10. Einrichten der Pumpe

10.1 Pumpeneinstellung nach Anlagentyp

A
B
C
D

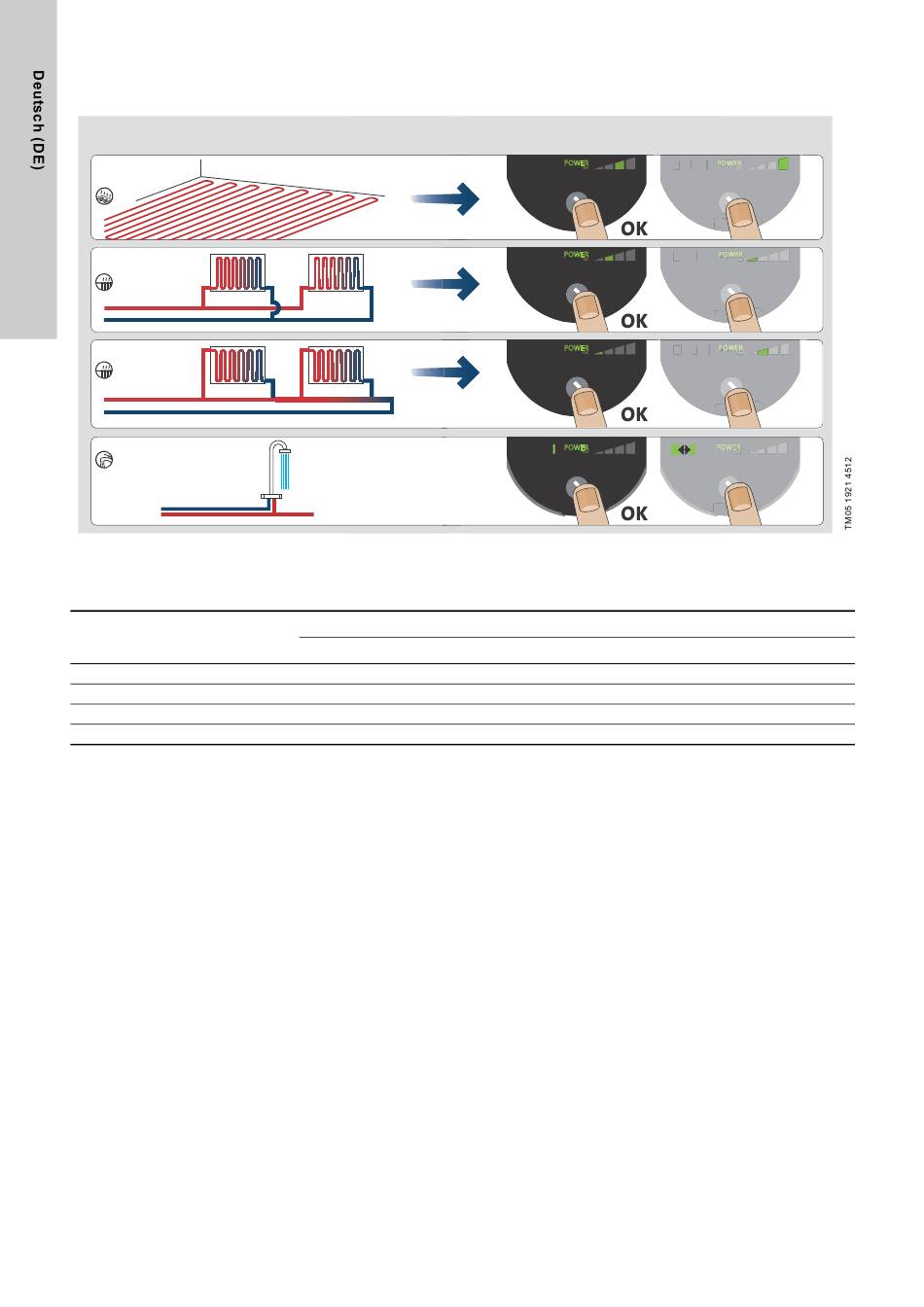

Abb. 13 Auswählen der Pumpeneinstellung in Abhängigkeit vom Anlagentyp
Werkseinstellung = obere Proportionaldruck-Kennlinie (PP2).
Empfohlene und alternative Pumpeneinstellung entsprechend Abb. 13:
Pos. Anlagenart
A Fußbodenheizung
B Zweirohr-Anlage
C Einrohr-Anlage
D Hauswasseranlage
* Siehe Abschnitt 15.1 Erläuterungen zu den
Wechsel von der empfohlenen zur alternativen
Pumpeneinstellung
Heizungsanlagen reagieren langsam auf Änderungen und kön-
nen deshalb nicht in wenigen Minuten oder Stunden auf einen
optimalen Betrieb eingestellt werden.
Sollte bei der empfohlenen Pumpeneinstellung nicht die
gewünschte Wärmeverteilung in den einzelnen Räumen des Hau-
ses erreicht werden, wechseln Sie zur alternativen Pumpenein-
stellung.
Der Zusammenhang zwischen der Pumpeneinstellung und den
Leistungskennlinien wird in Abschnitt
und Pumpenleistung erläutert.
12
Empfohlen
Untere Konstantdruck-Kennlinie (CP1)*
Obere Proportionaldruck-Kennlinie (PP2)*
Untere Proportionaldruck-Kennlinie (PP1)*
Konstante Drehzahl, Drehzahlstufe I*
Leistungskennlinien.
12. Pumpeneinstellungen
III II I POWER
III II I POWER
III II I POWER
II POWER
III I
Pumpeneinstellung
Obere Konstantdruck-Kennlinie (CP2)*
Untere Proportionaldruck-Kennlinie (PP1)*
Obere Proportionaldruck-Kennlinie (PP2)*
Konstante Drehzahl, Drehzahlstufe II oder III*

10.2 Pumpensteuerung

Während des Betriebs erfolgt die Regelung des Pumpenkopfs
nach dem Prinzip der "Proportionaldruckregelung" (PP) oder der
"Konstantdruckregelung" (CP).
Bei diesen Regelungsarten werden die Pumpenleistung und
damit auch die Leistungsaufnahme der Pumpe an den Wärmebe-
darf in der Anlage angepasst.
Proportionaldruckregelung
Bei dieser Regelungsart wird der Differenzdruck entlang der
Pumpe in Abhängigkeit vom Förderstrom geregelt.
Die Proportionaldruck-Kennlinien werden im Q-H-Diagramm mit
PP1 und PP2 bezeichnet. Siehe Abschnitt
12. Pumpeneinstellungen und Pumpenleistung.
Konstantdruckregelung
Bei dieser Regelungsart wird der Differenzdruck entlang der
Pumpe unabhängig vom Förderstrom konstant gehalten.
Die Konstantdruck-Kennlinien werden im Q-H-Diagramm mit CP1
und CP2 bezeichnet. Sie verlaufen horizontal. Siehe Abschnitt
12. Pumpeneinstellungen und Pumpenleistung.
III III II II I I POWER POWER
( OK )
III III II II I I POWER POWER OWER O R
( OK )
III III II II I I POWER POWER
( OK )
II II POWER POWER ER
III III I I
( OK )
Alternativ
