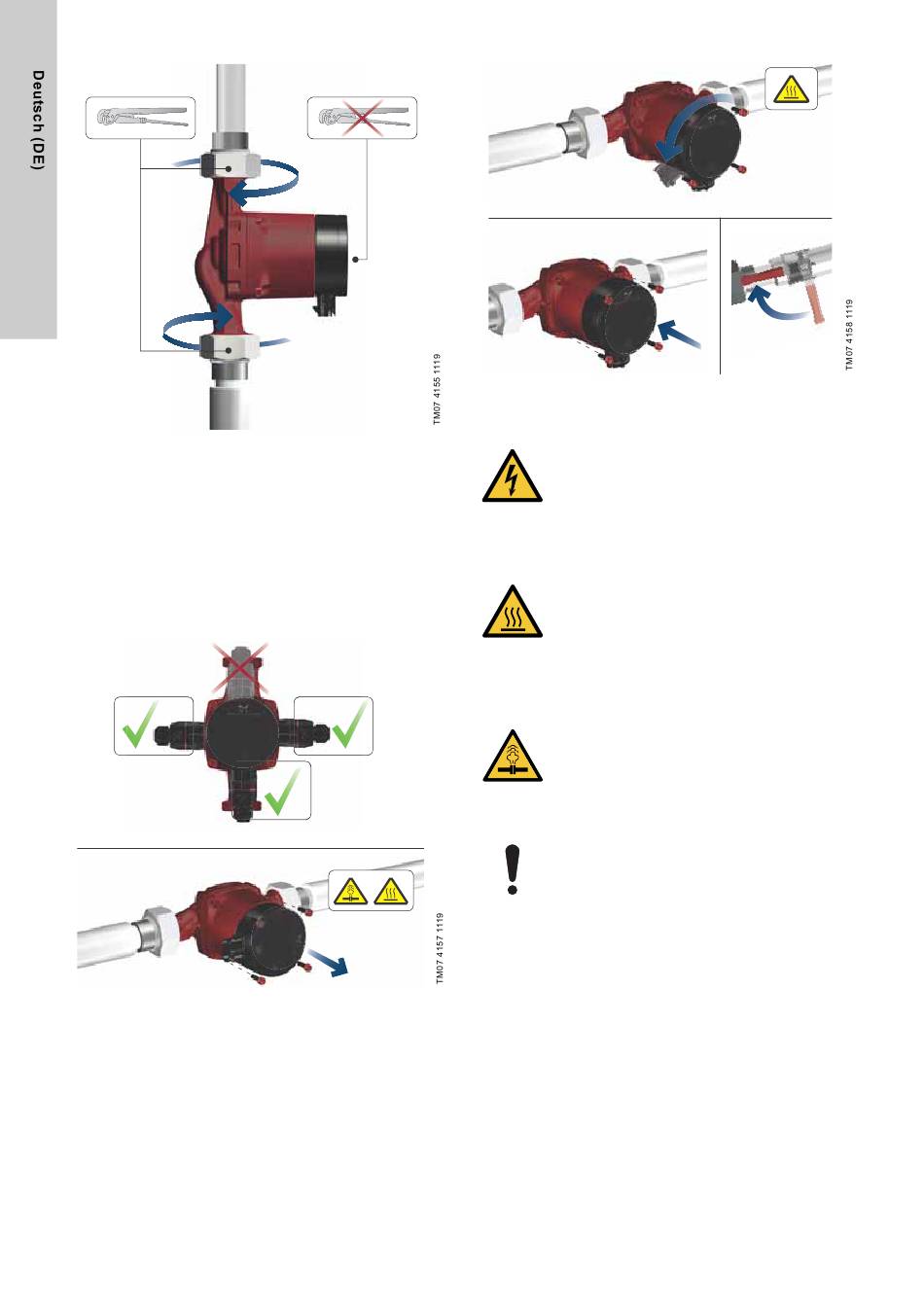

Abb. 2 Montage der GRUNDFOS ALPHA1 L
Pfeile auf dem Pumpengehäuse geben die Strömungsrichtung
des Fördermediums durch die Pumpe an.
Siehe Abschnitt 14.2 Einbaumaße der GRUNDFOS ALPHA1 XX-
40, XX-45, XX-50, XX-60 (internationale
• Setzen Sie beim Einbau der Pumpe in das Rohr die beiden
mitgelieferten Dichtungen ein.
• Montieren Sie die Pumpe so, dass sich die Motorwelle in hori-
zontaler Position befindet. Siehe die Abb.

3.3 Positionen des Schaltkastens

4
Märkte).
1 und 2.
Abb. 3 Positionen des Schaltkastens
GEFAHR
Stromschlag
Tod oder ernsthafte Personenschäden
- Schalten Sie die Stromversorgung ab, bevor Sie
Arbeiten am Produkt beginnen. Stellen Sie sicher,
dass die Stromversorgung nicht versehentlich wie-
der eingeschaltet werden kann.
VORSICHT
Heiße Oberfläche
Leichte oder mittelschwere Personenschäden
- Das Pumpengehäuse kann durch das heiße För-
dermedium ebenfalls eine hohe Temperatur auf-
weisen. Schließen Sie die Absperrventile auf bei-
den Seiten der Pumpe und warten Sie, bis sich
das Pumpengehäuse abgekühlt hat.
VORSICHT
Anlage unter Druck
Leichte oder mittelschwere Personenschäden
- Entleeren Sie die Anlage oder schließen Sie die
Absperrventile auf beiden Seiten der Pumpe,
bevor Sie die Pumpe demontieren. Das Förder-
medium kann unter hohem Druck stehen und sehr
heiß sein.
Befüllen Sie die Anlage wieder mit dem Förderme-
dium bzw. öffnen Sie die Absperrventile, nachdem
Sie die Position des Schaltkastens verändert haben.
