ENTRETIEN ET RÉPARATIONS
REMPLACEMENT DES MEMBRANES
Avant toute intervention: DECONNECTEZ L'ALIMENTATION D'AIR
DE LA POMPE. IL N'EST PAS NÉCESSAIRE DE RETIRER LA POMPE DE
LA LIGNE DE FLUIDE.
1. Fermer les vannes de fluide.
2. Vider le fluide à l'intérieur de la pompe. Anticiper un possible débordement
du fluide à l'intérieur de la pompe.
3. Retirer le moteur d'air tout en faisant attention à ne pas endommager les
joints entre le distributeur et le corps.
4. Retirez le carter de la membrane.
REMARQUE: Pour serrer les vis, vous devrez utiliser une clé dynamométrique
pour (voir le tableau de couple de serrage dans cette page).
5. Retirer le carter en tirant doucement vers l'arrière.
6. Retirer la membrane usagée et placer la nouvelle dans la bonne position.
7. Remonter les carters latéraux en suivant la séquence et le couple de
serrage (voir le tableau des couples de serrage pages 32, 34 et 36).
AXE CENTRAL
Retirer les carters latéraux en suivant la procédure de "Remplacement de la
membrane".
Une fois que l'axe est visible, procédez comme suit:
1. Retirer l'axe de son logement en tirant par l'une des extrémités. Une
bague en Teflon est vissée dans le corps. Pour la démonter, utiliser une
®
pince à circlips dans les deux trous représentés sur le schéma.
2. Une fois que la bague en Teflon® a été enlevée, retirer l'anneau torique à
l'intérieur du corps de la pompe.

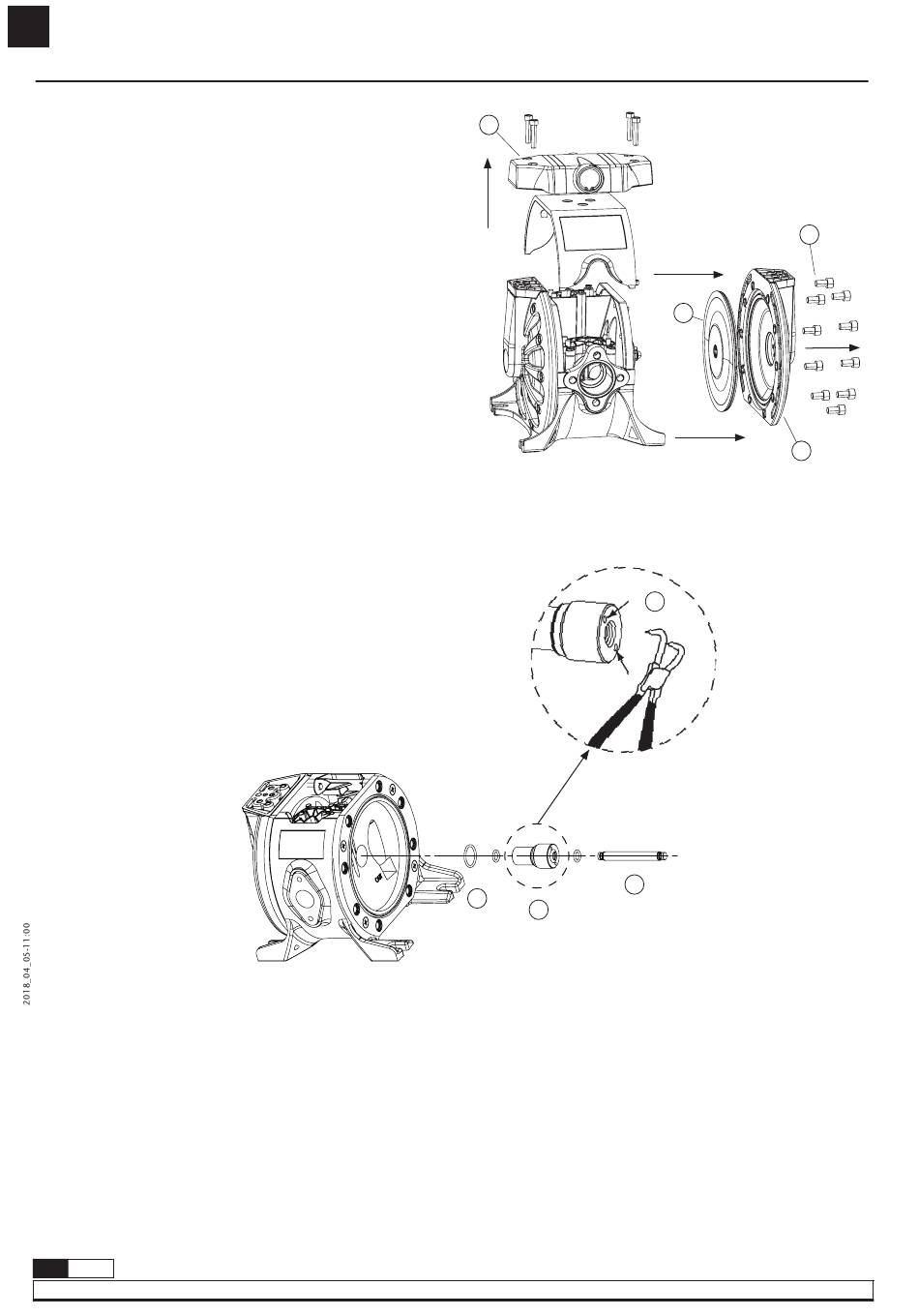

3. Remplacez le kit suivant l'ordre correct indiqué dans le dessin d'assemblage.
4. Remonter les carters latéraux en suivant la séquence et le couple de
serrage (voir le tableau des couples de serrage pages 32, 34 et 36).
