РУКОВОДСТВО ПО РЕМОНТУ И ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ
ЗАМЕНА ШАРОВЫХ КЛАПАНОВ
1. Закрыть краны подачи жидкости.
2. Слить жидкость, находящуюся внутри насоса. Предусмотреть
дренаж жидкости изнутри насоса.
3. Ослабить винты, чтобы снять направляющий распределитель.
Особо осторожно обращаться с уплотнениями.
4. Снять клапанную крышку, ослабив винты с помощью шестигранного
торцевого гаечного ключа. Обратить внимание на положение крышки,
поскольку необходимо будет правильно установить ее при сборке.

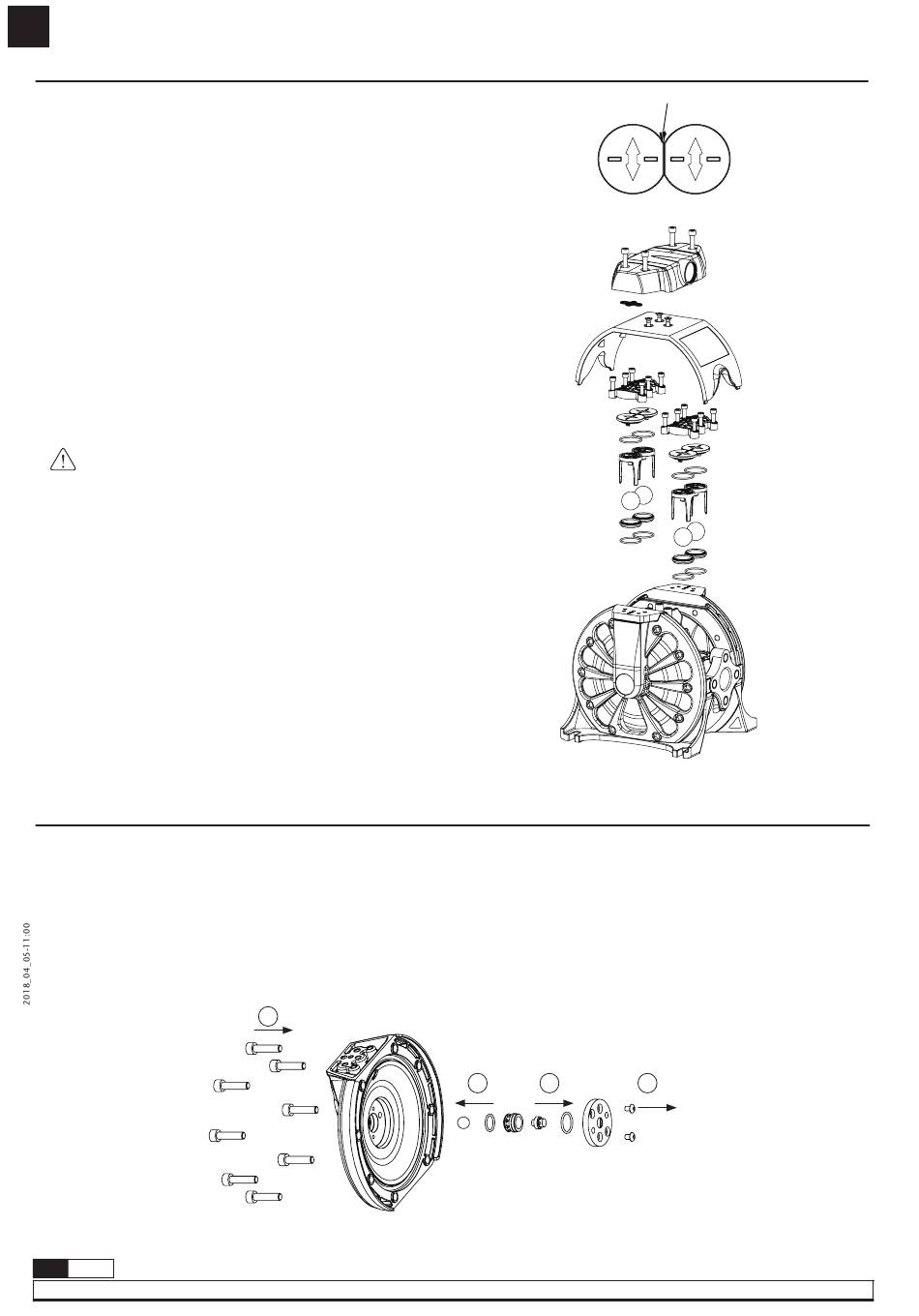

5. Установить новый комплект клапанов согласно этим сборочным
чертежам. Убедиться, что направляющие шариков установлены, как
показано на рисунке слева, и затянуть винты с максимальным
моментом (см. таблицу моментов затяжки на странице 56, 58, 60).
6. Собрать направляющий распределитель, соблюдая осторожность,
чтобы не повредить уплотнительные кольца, и затянуть винты с
максимальным моментом 44,25 фунт•дюйм (5 Н•м).
ВНИМАНИЕ: Во избежание ограничений потока и утечек
необходимо соблюдать положение направляющих ключей, как
показано на приведенном выше рисунке.
ПНЕВМОДАТЧИК (ТОЛЬКО ДЛЯ МОДЕЛЕЙ С НАПРАВЛЯЮЩИМ РАСПРЕДЕЛИТЕЛЕМ)
Пневмодатчики располагаются на внутренней части крышки мембраны. Для получения доступа к ним необходимо повторить процедуру "Замена
мембраны".
Как только крышка будет снята, необходимо выполнить следующие действия:
1. Выкрутить два винта, которыми в верхней части крепится пневмодатчик.
2. Снять все компоненты датчика. Очистить зону.
3. Вставить новые компоненты в указанном порядке.
4. Установить крышку насоса и притянуть винтами к корпусу. Максимальный момент затяжки – см. таблицу моментов затяжки на странице 56, 58, 60.
5. Установить остальные детали в обратном порядке.
