ОПИСАНИЕ
Пневматические двухмембранные насосы – это поршневые насосы
прямого вытеснения с пневматическим приводом, имеющие две насосные
камеры. Две мембраны, расположенные в центре камер, отделяют
сжатый воздух («сухая» сторона) от перекачиваемой жидкости («мокрая»
сторона). Возвратно-поступательное движение одной мембраны по
отношению к другой обеспечивается валом. В альтернативном варианте
направляющий клапан распределяет воздух из одной камеры в другую,
создавая тем самым возвратно-поступательное движение мембран.
При каждом ходе поршня жидкость выталкивается одной из мембран,
в то время как противоположная мембрана всасывает новую жидкость
в расширительную камеру. Регулирующие клапаны, два на напорной
стороне и два на стороне всасывания, контролируют и направляют поток
жидкости.
УСТАНОВКА
РЕКОМЕНДАЦИИ ПО УСТАНОВКЕ
• Извлечь насос из упаковки и установить его на выбранное место.
• Постараться свести к минимуму высоту всасывания. Устанавливать
насос следует как можно ближе к источнику перекачиваемой жидкости.
• Следует помнить, что для выполнения работ по обслуживанию насоса
необходимо достаточное пространство вокруг него.
• Необходимо учитывать правильное расположение впуска и выпуска
насоса.
• В случае выхода из строя мембраны насоса выпускаемый воздух
станет выталкивать перекачиваемый продукт.
• Если насос установлен там, где разлив жидкости может нанести ущерб
окружающей среде, выпуск следует расположить в таком месте, где
разлившаяся жидкость может быть собрана.
• При установке насоса на предназначенное для него место следует
использовать скобы для закрепления его основания.
• Все болты следует затягивать с моментами, обозначенными в
настоящем руководстве.
ПОД ЗАЛИВОМ
ПРИМЕЧАНИЕ: Следует использовать регулятор давления со встроенным впуском фильтра.
ПРИМЕЧАНИЕ: Давление подачи сжатого воздуха должно находиться между 43,5 фунтами на кв. дюйм (1,5 барами) и 115 фунтами на кв. дюйм (8
барами), Хайтрел и Сантопрен
®
SAMOA Industrial, S.A. · Pol. Ind. Porceyo, I-14 · Camino del Fontán, 831 · 33392 - Gijón - Spain · Tel.: +34 985 381 488 · www.samoaindustrial.com
ПОГРУЖНОЙ
Воздух
Выпуск
36 и 115 фунтов на кв. дюйм (2,5 и 8 бар)
®
МАТЕРИАЛ
PTFE (фторопласт)
NBR (бутадиен-нитрильный каучук)
Ацеталь
Хайтрел
®
Сантопрен
®
Витон
®
Полипропилен
®

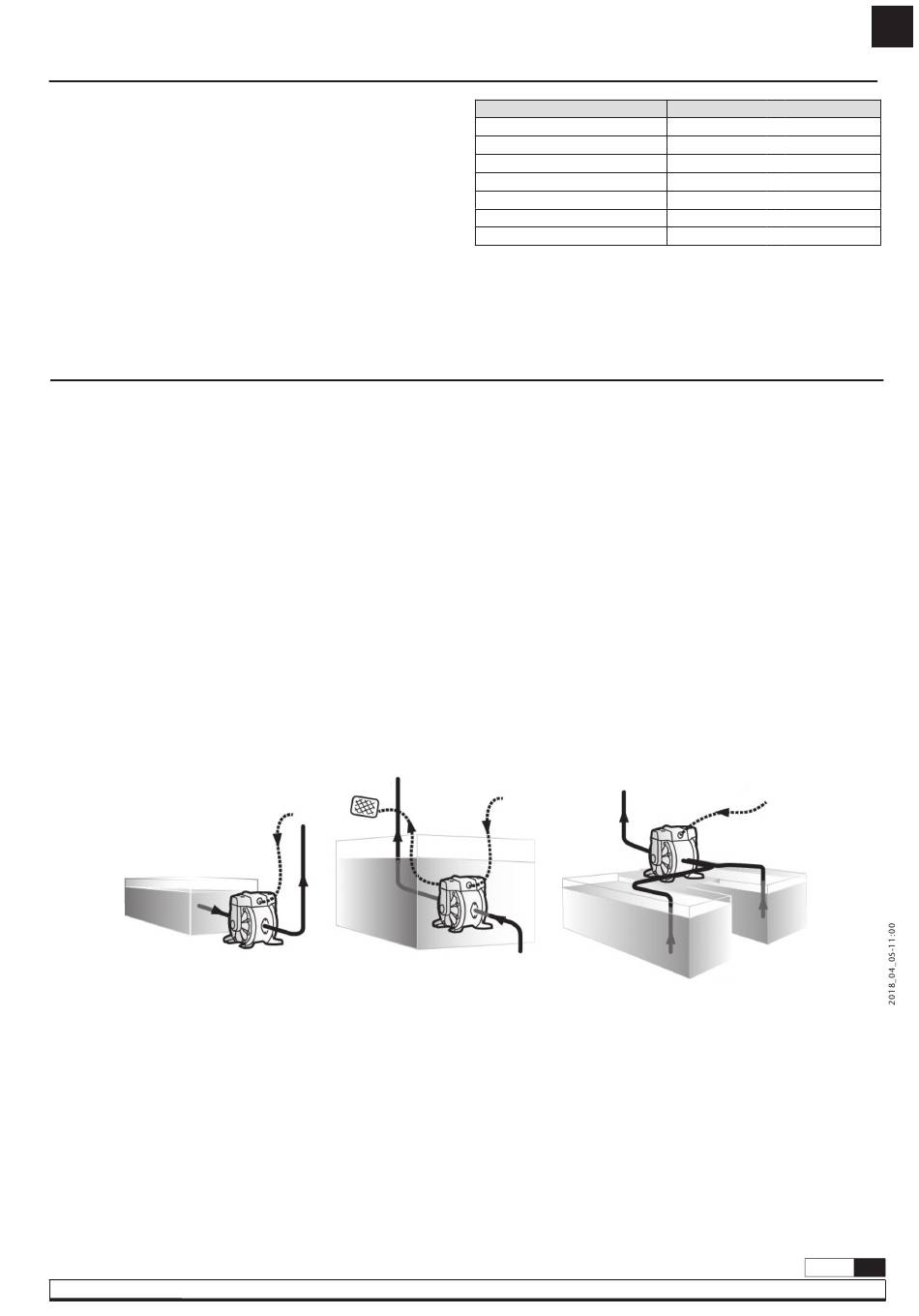

Насосы серии DF легко настраивать и просто устанавливать.
