FR
DESCRIPTION
Pompe à graisse de grande capacité avec levier réglable en trois positions pour mieux s'adapter à tout type de conditions de fonctionnement et à
tout type de lubrifiants. Réservoir très robuste de 16 kg avec anse de transport. Sa forme ovalée propose une meilleure maniabilité ainsi qu'une plus
grande stabilité du produit. Livrée avec un flexible caoutchouc à haute-pression de 1.5 m et une agrafe hydraulique.
INSTALLATION

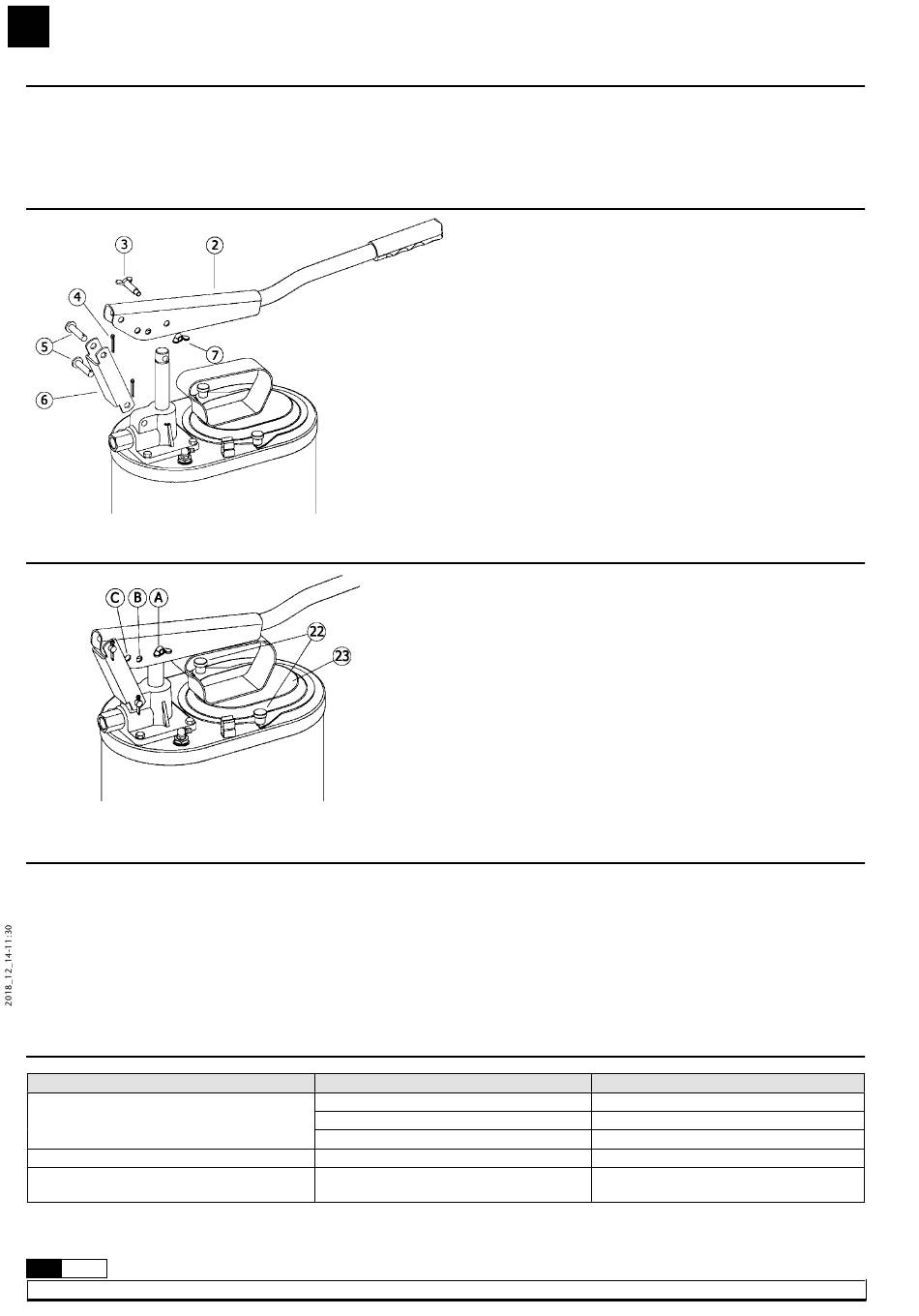

Fig. 1
MODE D'EMPLOI
Fig. 2
INSTRUCTIONS À SUIVRE POUR DÉMONTER LA POMPE
1. Démonter le levier (2) et la bielle (6) en suivant les instructions d'installation dans le sens contraire.
2. Retirer le couvercle (24) et desserrer les vis (11) afin de pouvoir sortir l'ensemble de la pompe.
3. Desserrer l'écrou (21) et la rondelle d'appui (20) du piston (9).
4. Desserrer le tube d'aspiration (18) du corps de la pompe (13) et retirer le tube d'arrêt (8), la rondelle (15), la partie supérieure de la valve (16)
ainsi que la base de la valve (17).
5. Sortir le piston (9) du corps de la pompe (13) et retirer le Quad-Ring (10).
6. Pour monter à nouveau le tout, suivre les instructions énoncées auparavant dans le sens contraire.

ANOMALIES ET SOLUTIONS

ANOMALIES
La pompe ne distribue pas de graisse.
La pompe n'amorce pas.
Fuites de graisse entre le raccord de sortie et le
flexible.
4
815 800 R. 12/18
SAMOA Industrial, S.A. · Pol. Ind. Porceyo, I-14 · Camino del Fontán, 831 · 33392 - Gijón - Spain · Tel.: +34 985 381 488 · www.samoaindustrial.com
1. Assembler le levier (2) et la bielle (6) tout comme il est indiqué sur
la figure 1.
2. Monter la bielle (6) au corps de la pompe à l'aide de l'axe (5) et fixer
le tout avec le verrou en " R " (4).
3. Fixer le levier (2) au piston à l'aide de l'axe (3) placé dans la position
appropriée. Serrer le tout à l'aide de l'écrou à ailettes (7).
4. Assembler la bielle (6) au levier à l'aide de l'autre axe (5) et du verrou
en " R " (4).
5. Serrer le flexible à la sortie de la pompe à l'aide d'une pâte
d'étanchéité.
1. Remplir le réservoir en levant le levier, en desserrant les vis (23) et en
soulevant le couvercle (24) de l'appareil (voir fig. 2).
2. S'assurer que la graisse n'a pas de poches d'air.
3. Pour faire fonctionner la pompe, il est nécessaire d'actionner
énergiquement le levier et ce jusqu'à ce que la graisse sorte.
En changeant la position du levier, il est possible d'obtenir des pressions
d' entre 175 bar (Pos A) et 350 bar (Pos C) et ce avec un débit de
distribution de 20, 15 et 10 grammes par coup de levier.
CAUSES POSSIBLES
Il n'y a pas de graisse dans le réservoir.
Présence de poches d'air dans la graisse.
Raccord de sortie bouché ou endommagé.
Présence de poches d'air dans la graisse.
Le flexible n'est pas assez serré.
SOLUTIONS
Remplir le réservoir.
Compacter la graisse.
Remplacer le raccord de sortie.
Compacter la graisse.
Serrer le flexible.
