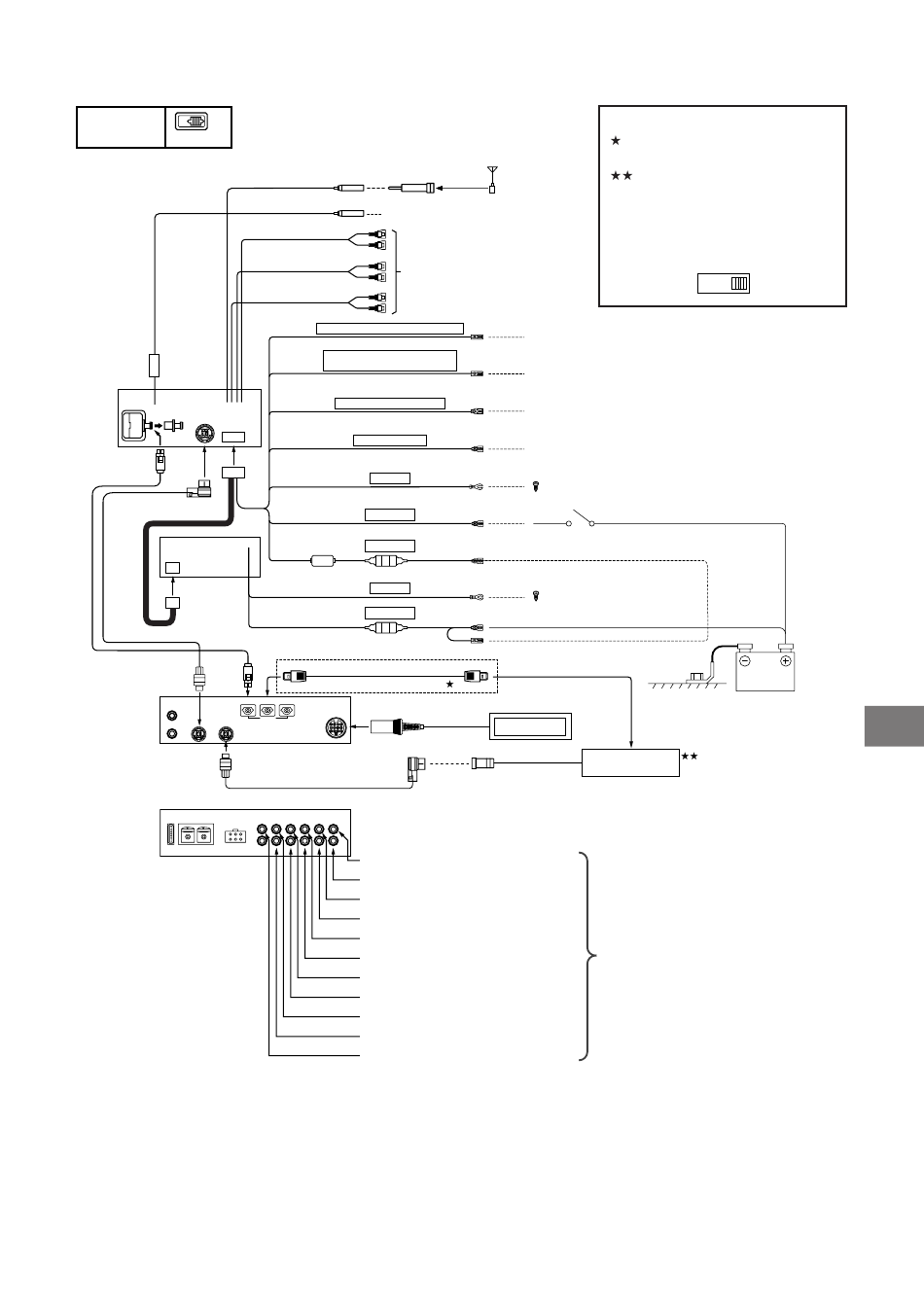

• Collegamento del Multimedia Manager (PXA-H900) e dell'amplificatore e cambiatore esterno
Interruttore
del sistema
EQ / DIV
Presa antenna
Connettore interfaccia
comando a distanza
Cavo Ai-NET
(Incluso con PXA-H900)
< Convertitore CC-CC >
Cavo a fibre ottiche
(Incluso con
PXA-H900)
CD
< PXA-H900
DIGITAL1
RCA INPUT
ANALOG 1
Lato d'entrata
(L)
Ai-NET IN CHANGER IN
ANALOG 2 ANALOG 3
dell'unità
(R)
principale >
< PXA-H900
FUSE POWER SUPPLY
7.5A BATTERY GND
Lato d'uscita
dell'unità
principale >
NOTE
• Non installare il convertitore CC-CC in una posizione soggetta all'acqua quale sotto il tappetino o il condizionatore
d'aria, onde evitare problemi di funzionamento.
• Non attorcigliare il cavo del convertitore CC-CC con altri cavi audio, onde evitare disturbi nell'impianto.
• Tenere il convertitore CC-CC lontano dai cavi dell'antenna e dalla parte posteriore dell'apparecchio, altrimenti
potrebbero presentarsi disturbi durante la ricezione di programmi radio.
• Il convertitore CC-CC raggiunge delle temperature molto alte, ma questo non è segno di malfunzionamento.
Fate attenzione ai seguenti punti quando usate il cavo di fibre ottiche.
• Quando legate il cavo di fibre ottiche, assicuratevi di non stringerlo troppo. (Il formato minimo ha un raggio di 30 mm)
• Non posizionate degli oggetti sul cavo di fibre ottiche.
Spina convertitore
antenna ISO
Alla scatola interfaccia
di comando a distanza.
Connettori RCA uscita
(S)
anteriore
(D)
Connettori RCA
(S)
uscita posteriore
Non usato in questo sistema
(D)
Connettori RCA
(S)
subwoofer
(D)
Rosa/
INGRESSO INTERRUZIONE AUDIO
Nero
ACCENSIONE CONTROLLATA
A DISTANZA
Blu/Bianco
ANTENNA AUTOMATICA
Blu
ILLUMINAZIONE
Arancione
MASSA
Nero
IGNIZIONE
Rosso
BATTERIA
Giallo
Fusibile (5A)
Bobina
d'arresto
MASSA
Nero
BATTERIA
Giallo
Fusibile (5A)
Cavo di fibre ottiche
(Venduto separatamente)
CHANGER DVD
DIGITAL2 DIGITAL3
DISPLAY
INPUT
Cavo Ai-NET
(Incluso con cambiatore CD)
CENTER SUBWOOFER REAR FRONT LOW FRONT MID FRONT HIGH
(L)
OUTPUT
(R)
GUIDE INPUT
Uscita del tweeter frontale (S)
Uscita del tweeter frontale (D)
Uscita della gamma mediana frontale (S)
Uscita della gamma mediana frontale (D)
Uscita del bassi mediana frontale (S)
Uscita del bassi mediana frontale (D)
Uscita posteriore (S)
Uscita posteriore (D)
Uscita subwoofer (S)
Uscita subwoofer (D)
Uscita centrale
NOTE
Collegamento di un cambiatore
CD ottico digitale
Antenna
Per collegare un cambiatore CD
Spina antenna ISO
ottico digitale, posizionate
l'interruttore digitale/analogico
del cambiatore CD su "2" (uscita
digitale)
Al telefono del veicolo
Per l'amplificatore o l'equalizzatore
All'antenna automatica
Al cavo di illuminazione del gruppo dello strumento
Connettare ad una parte
metallica del telaio con una vite.
Chiave di accensione
Connettare ad una parte
metallica del telaio con
una vite.
< Visualizzatore PXA-H900 >
Commutatore CD Ai-NET
(Venduto separatamente)
Per amplificatori esterni
(Venduti separatamente)
1 2
Batteria
9
-IT
