2. Gerätebeschreibung

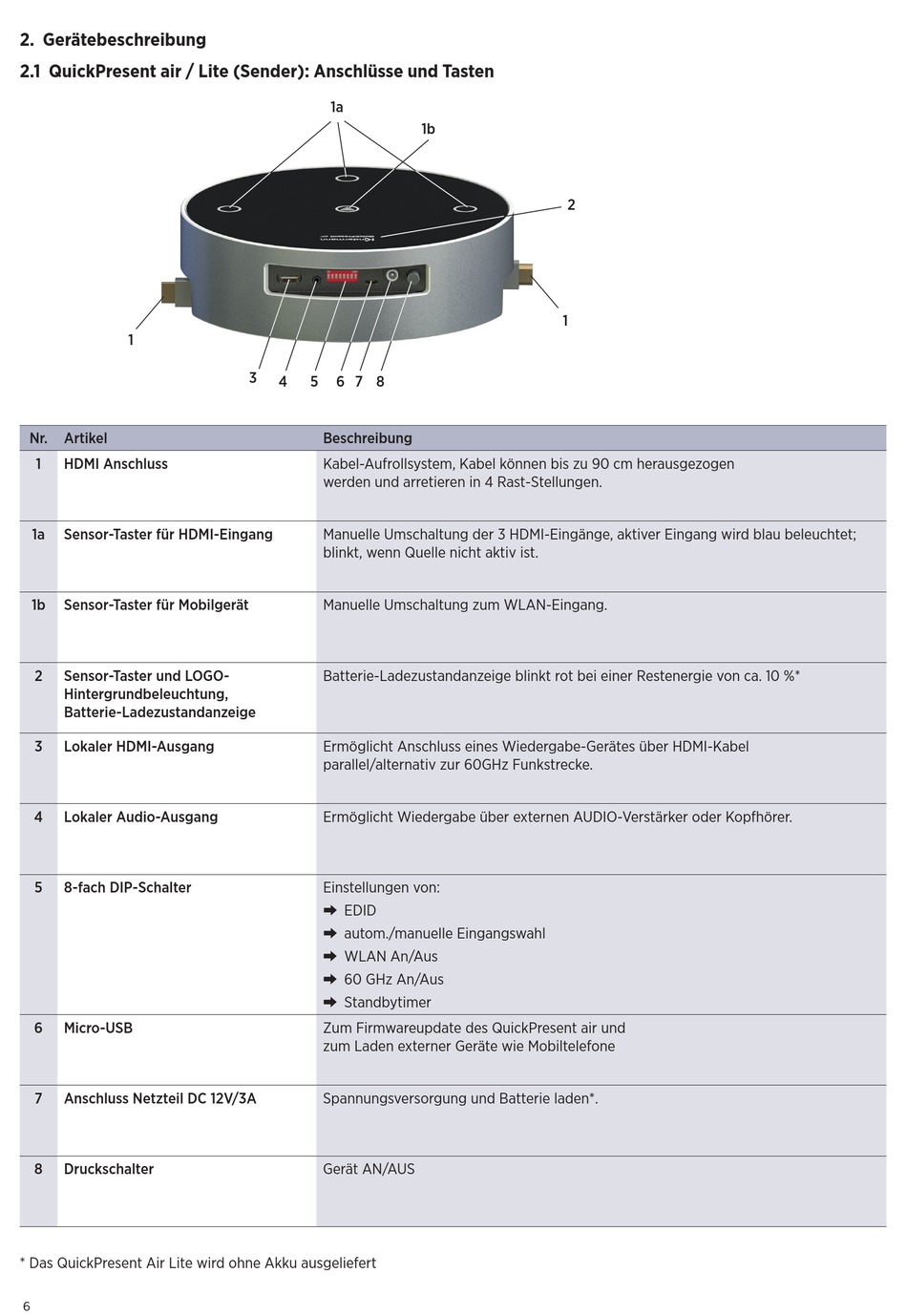

2.1 QuickPresent air / Lite (Sender): Anschlüsse und Tasten
1
Nr. Artikel
1 HDMI Anschluss
1a Sensor-Taster für HDMI-Eingang
1b Sensor-Taster für Mobilgerät
2 Sensor-Taster und LOGO-
Hintergrundbeleuchtung,
Batterie-Ladezustandanzeige
3 Lokaler HDMI-Ausgang
4 Lokaler Audio-Ausgang
5 8-fach DIP-Schalter
6 Micro-USB
7 Anschluss Netzteil DC 12V/3A
8 Druckschalter
* Das QuickPresent Air Lite wird ohne Akku ausgeliefert
6
1a
3
4 5 6 7 8
Beschreibung
Kabel-Aufrollsystem, Kabel können bis zu 90 cm herausgezogen
werden und arretieren in 4 Rast-Stellungen.
Manuelle Umschaltung der 3 HDMI-Eingänge, aktiver Eingang wird blau beleuchtet;
blinkt, wenn Quelle nicht aktiv ist.
Manuelle Umschaltung zum WLAN-Eingang.
Batterie-Ladezustandanzeige blinkt rot bei einer Restenergie von ca. 10 %*
Ermöglicht Anschluss eines Wiedergabe-Gerätes über HDMI-Kabel
parallel/alternativ zur 60GHz Funkstrecke.
Ermöglicht Wiedergabe über externen AUDIO-Verstärker oder Kopfhörer.
Einstellungen von:
࿼ EDID
࿼ autom./manuelle Eingangswahl
࿼ WLAN An/Aus
࿼ 60 GHz An/Aus
࿼ Standbytimer
Zum Firmwareupdate des QuickPresent air und
zum Laden externer Geräte wie Mobiltelefone
Spannungsversorgung und Batterie laden*.
Gerät AN/AUS
1b
2
1
