- Seite 1 Deckenlift Pro 120/165/210 Nr. 7465 000 050/-051/-052 Deckenlift Pro 250/300/350 Nr. 7465 000 053/-054/-055 Installationsanleitung 02.2015...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Sicherheitshinweise und Allgemeine Beschreibung 2. Gerätebeschreibung 2.1 Technische Daten 2.2 Lieferumfang 2.3 Zubehör 2.4 Teilebezeichnung und Zeichenerklärung 3. Montage Deckenlift Pro 3.1 Vorbereitungen für Deckenmontage 3.2 Montage an feste Geschoss-Decke 3.3 Montage in abgehängte Decke 4. Elektrischer Anschluss / Programmierung 4.1 Schaltpläne 4.1.1 Deckenlift Pro 120/165/210 4.1.2 Deckenlift Pro 200/300/350 4.2 Montage des Projektiors 4.2.1 Projektoranforderungen 4.2.2 Montage der Projektorhalterung 4.2.3 Feinjustage des Projektors 4.2.4 Montage des Liftbodenbleches 4.3 Einstellung der Deckenabschlussplatte 4.3.1 Deckenlift Pro 120/165/210... -
Seite 3: Sicherheitshinweise Und Warnungen

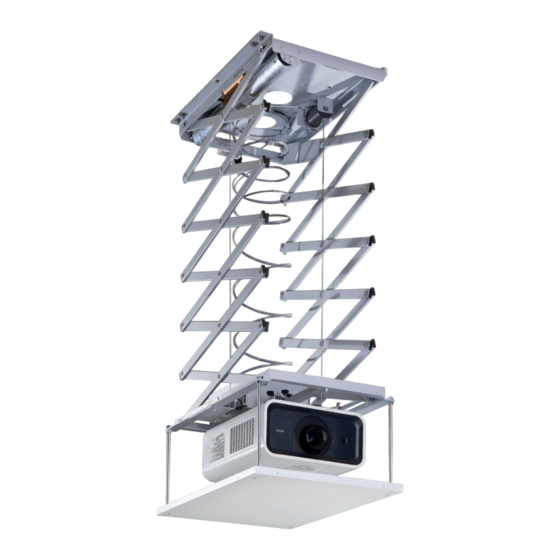

Lift durchführen Bestimmungsgemäße Verwendung • Die Kindermann Deckenlifte sind elektromechanische Liftsysteme mit Scherenmechanik, vorzugsweise zum Heben und Senken von Datenprojektoren in Konferenz- und Medienräumen. • Die Maschinen sind geeignet um Datenprojektoren aus einer Ruheposition in eine Nutzposition und zurück zu bewegen. -
Seite 4: Allgemeine Beschreibung
Allgemeine Beschreibung Flacher Deckenlift für alle gängigen Daten-Video-Projektoren, geräuscharme Laufbewegung mit Scherengelenk- mechanismus, Projektor-Netzkabel vorinstalliert, Spiralschlauch für sichere Kabelführung der Datenleitungen. Der Antrieb erfolgt über einen Einphasen-Kondensatormotor (230 V~/50 Hz) mit einem 3-stufigen, wartungsfreien Planetengetriebe und verfügt über eine elektronische Abschaltung. Eine elektromechanische Scheibenbremse sorgt für genaues Anhalten. Die volle Bremskraft wird beim Ausschalten oder Stromausfall sofort erreicht. -
Seite 5: Zubehör
Farbe weiß (RAL 9003). ➡ 7465 000 016 Projektor-Abschaltelektronik, zur automatischen An- und Abschaltung des Projektors per RS232 Stan- dard-Steuerprotokoll* für Projektoren von Kindermann, EPSON, SANYO, MITSUBISHI (ON/OFF/STATUS). Mit Netzteil 5 VDC. Ansteuerung über Sicherheitsschalter in Deckenlift Pro * bitte erfragen Sie im Zweifelsfall im Vorfeld die Kompatibilität. -
Seite 6: Zeichenerklärung
2.4 Zeichenerklärung Oberer Befestigungsrahmen mit 6 Montage- Abbildung Abbildung punkten und Abzweigdose für Lift Modell: Pro 250 Modell: Pro 250 Motor mit Seilwinde Hub 250 cm Hub 250 cm Verstellbares Schaltblech für Sicherheits- schalter Projektor Sicherheitsschalter Projektor Federspirale für komplette Kabelführung Scherenpaare Unterer Befestigungsrahmen Zwei gegenüberliegende Sicherheits-... -
Seite 7: Montage Deckenlift Pro
3. Montage Deckenlift Pro 3.1 Vorbereitungen für Deckenmontage Der Deckenlift sollte an einer tragfähigen Deckenkonstruktion befestigt werden. Bitte besorgen Sie sich hierfür das entsprechende Befestigungsmaterial im Fachhandel. Gewinde-Durchmesser sollte M8 sein, unbedingt Stahldübel bei Beton- decken bzw. Holzschrauben bei Holzdecken verwenden. Legen Sie die Befestigung mit einer 10-fachen Sicherheit aus. Die Deckenkonstruktion muss mindestens das 4-fache des maximalen Gewichtes von Lift und Projektor (4 x 50 kg) tragen können. -
Seite 8: Montage Des Lifts In Abgehängte Decke
3.3 Montage des Lifts in abgehängte Decke Hinweis: Entfernen Sie um den Einbauplatz die Zwischendecke ausreichend, damit Sie für die Installation genügend Platz schaffen. Den Projektor und das Liftbodenblech noch nicht montieren! ➡ Es ist ein Deckenausschnitt von 740 x 540 mm nötig. Die lichte Höhe der Zwischendecke sollte mind. -
Seite 9: Deckenlift Pro 200/300/350
➡ Schlüsselschalter Best.-Nr. 5944 000 001 Nur mit Selve Motor ➡ Drehschalter-/Taster Best.-Nr. 5944 000 002 ➡ Relaiskontakt über Mediensteuerung (z. B. Kindermann, AMX, etc.) Best.-Nr. 5699 000 022 ➡ RS232-Interface für SMI Best.-Nr. 7465 000 120 Schaltpläne ➡ Programmiereinheit mit SMI-Motor für Pro 250/300/350 – Nr. 7465 000 053/-054/-055... - Seite 10 Schaltplan – Programmierbetrieb ➡ Programmiereinheit mit SMI-Motor für Pro 250/300/350 – Nr. 7465 000 053/-054/-055 mit 2 möglichen Projektionsstellungen Abzweigdose bauseits Anschlussdose am Lift I – Netz Normalbetrieb Beachten Sie: Kabel zwischen Abzweig- und Schalterdose min. 7 adrig (z.B. NYM 7x1,5 mm Motor Schalterdose Deckenlift...
-
Seite 11: Schaltplan
Schaltplan – Programmierbetrieb SMI-Motor zur Einstellung der Endpunkte für 3 – 4 Schaltpositionen für Pro 250/300/350 (Nr. 7465000053/-054/-055) Die Einstellungen sind Ruhelage, Servicestellung und 1 – 2 Projektions-Positionen Schaltplan ➡ SMI-Motor mit Programmiereinheit für 4 Positionen – Nr. 7465 000 120... -
Seite 12: Montage Des Projektiors
4.2 Montage des Projektors 4.2.1 Voraussetzung des Projektors: Drei oder vier Gewindebuchsen (M3, M4, M5 oder M6) an der Unterseite, Befestigungsbereich zwischen 138 und 378 mm. Max. Projektorgewicht: 30 kg Eine Befestigung mit nur 3 Tragearmen ist bei kleineren Projektoren möglich. -
Seite 13: Einstellung Der Endlagen Des Lifts
4.3 Einstellung der Endlagen des Lifts Ab Werk wurden 2 Endlagen voreingestellt: Endlage 1 Lift ist eingefahren Endlage 2 Lift ist ausgefahren 4.3.1 Deckenlift Pro 120/165/210 Zur Programmierung neuer Einstellungen benötigen Sie die externe, optionale Programmiereinheit Standard (7466000100) bzw. Elektronik (7466 000 101) für Selve, (7466000110) für Rojalift oder (7466000112) für Becker. Im Programmierbetrieb erhält der Motor seine Spannungsversorgung ausschließlich über den Schukostecker der Programmiereinheit. Es darf keine weitere L- oder N-Leiter Verbindung zum Netz vorliegen (Kurzschlussgefahr!). 4.3.1.1 Programmiereinheit Standard für Selve und Becker Installieren Sie die Einheit entsprechend des Schaltplans in Abschnitt 4.1. Beachten Sie die farbliche Übereinstimmung der Installationsleitungen mit der Motorleitung. Stellen Sie die Stromverbindung erst nach der Installation her! -
Seite 14: Deckenlift Pro 200/300/350
4.3.2 Deckenlift Pro 250/300/350 Einstellung der Endlagen, Servicestellung und Projektions-Positionen 4.3.2.1 Einstellung der Endpunkte für Pro 250/300/350 – Nr. 7465 000 050/-051/-052 Zuerst müssen die Endpunkte programmiert werden, sonst können die Liftpositionen (1 und 2) wegen fehlender Bezugs- punkte nicht programmiert werden. Endpunkt 1 Lift ist komplett eingefahren Endpunkt 2 Lift ist komplett ausgefahren Zur Programmierung neuer Einstellungen steht Ihnen für die Selve Motoren die Programmiereinheit... -
Seite 15: Elektrischer Anschluss Der Steuerung
4.4 Elektrischer Anschluss der Steuerung Hinweise zur Steuerung: • Taster/Schalter und Steuerungen dürfen keinen gleichzeitigen Auf- und Ab-Befehl ermöglichen, dies führt zu einem Defekt der Anlage. Bitte verwenden Sie nur mechanisch oder elektrisch verriegelte Schalter/Taster! • Die Pausenzeit beim Wechsel der Richtung muss mindestens 0.5 Sek. betragen, andernfalls können induzierte Spannungsspitzen den Motor zerstören. -
Seite 16: Deckenlift Pro 200/300/350
4.4.2 Deckenlift Pro 250/300/350 4.4.2.1 Schaltplan - Schalterdose, Selve Motor ➡ Installation Schalter/Taster mit SMI-Motor für Pro 250/300/350 – Nr. 7465 000 053/-054/-055 Netz Netz PE N L Schalter für Projektor L N PE Abzweigdose Schalter zur Seilspannungs- Sicherheitsschalter überwachung für Projektor Schalter/Taster Motor Projektor... - Seite 17 Schaltplan mit IR- oder Funk-Fernbedienung ➡ für Pro 250/300/350 – Nr. 7465 000 053/-054/-055 Hinweis: Bei den Motorsteuergeräten 5699000020/-021/-022 ist die maximale Motorlaufzeit automatisch auf 5 Minuten begrenzt. Ebenso wird beim Umschalten der Laufrichtung automatisch eine Umschaltpause erzeugt.
-
Seite 18: Smi-Motor Zur Einstellung Der Endpunkte Für 3-4 Schaltpositionen
4.5 SMI-Motor zur Einstellung der Endpunkte für 3 – 4 Schaltpositionen Die Einstellungen sind Ruhelage, Servicestellung und 1 – 2 Projektions-Positionen Schaltplan ➡ SMI-Motor mit Bedienteilen, z.B. Rolladenschalter, Mediensteuerung, Schlüsselschalter... -
Seite 19: Wartung Und Pflege
5. Wartung und Pflege Der Deckenlift ist mindestens jährlich auf Sicherheit und Zuverlässigkeit zu untersuchen: Kontrolle der beweglichen Teile, Stahlseile, Kabelverbindungen und Befestigungen. Insbesondere die Stahlseile sind auf Litzenbruch, Knicken, starke Abnutzung, Gleichlauf der Stahl-Trageseile und sonstige Beschädigungen zu sichten. Der Deckenlift ist grundsätzlich wartungsfrei. -
Seite 20: Maßskizze Und Abmessungen
250 cm 25 cm 275 cm 7465 000 054 300 cm 28 cm 328 cm 7465 000 055 350 cm 31 cm 381 cm 7465 000 050/7465 000 051/7465 000 052/7465 000 053/7465 000 054/7465 000 055 D 2015-02 / 842 008 Änderungen vorbehalten Printed in Germany Kindermann GmbH · Mainparkring 3 · D-97246 Eibelstadt · E-Mail: info@kindermann.de · www.kindermann.com...
