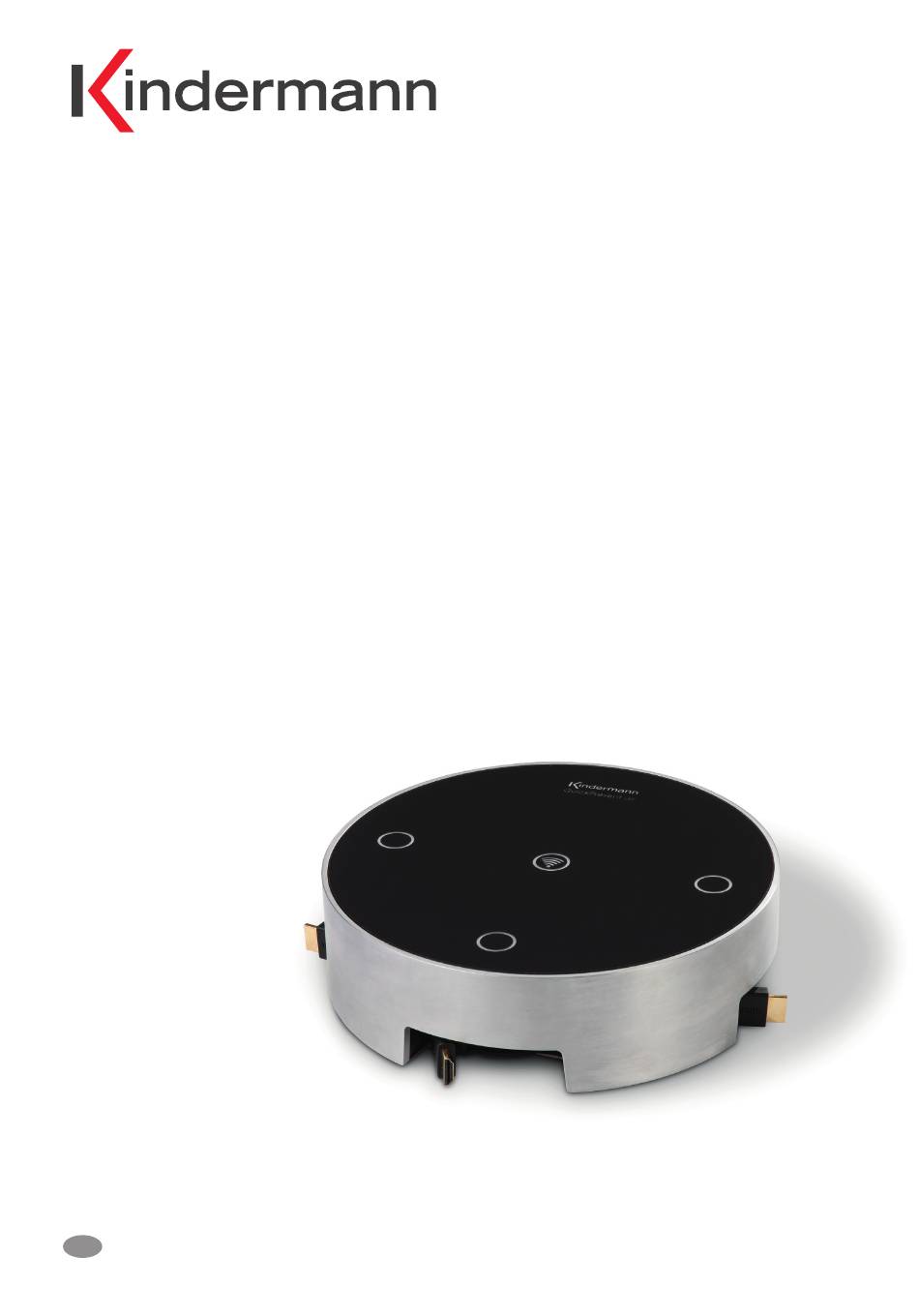

- Seite 1 Drahtlose Auftisch-Präsentationslösung QuickPresent air QuickPresent air Lite Art.-Nr. 7488 000 400, 7488 000 405 Installation und Benutzerhandbuch 08.2019...
-
Seite 2: Sicherheitshinweise
• Die Verwendung nicht geeigneter Zubehörteile kann zur Beschädigung oder Fehlfunktion führen. Bestimmungsgemäßer Gebrauch Das Kindermann QuickPresent air ist ein HDMI-basierter Umschalter für Bild- und Tonsignale. Eine andere Verwendung als in dieser Anleitung beschrieben ist nicht zugelassen. Bitte beachten Sie die Sicherheitshinweise. -
Seite 3: Inhaltsverzeichnis
Überblick ............................................2 Lieferumfang ...........................................4 Funktions-Diagramm ......................................5 Gerätebeschreibung .........................................6 QuickPresent air / Lite (Sender): Anschlüsse und Tasten ........................6 2.1.1 LOGO Hintergrundbeleuchtung ................................7 2.1.2 Tasten Hintergrundbeleuchtung ................................8 2.1.3 Geräte-Konfiguration per DIP-Schalter (5) ............................8 60 GHz HDMI Empfänger: Anschlüsse und Taste ............................9 Einrichten des Empfängers .................................... -
Seite 4: Lieferumfang
2 m, zur Verbindung von 1 oder 3 mit Display / Projektor. Eine Bedienungsanleitung in Deutsch und Englisch liegt dem Produkt bei. 1.1 Optional verfügbares Zubehör: QuickPresent air Tragetasche (Art.-Nr. 7488 000 401) Passende Tragetasche mit Zubehörfach zur Aufnahme aller gelieferten Teile * Das QuickPresent Air Lite wird ohne Akku ausgeliefert... -
Seite 5: Funktions-Diagramm
• Kabellose Übertragung des aktiven HDMI-Signals bis 1080p/60Hz zum Anzeigegerät im 60 GHz Frequenzbereich (Wireless HD Standard). Verzögerungsfreie, unkomprimierte Übertragung von Video und Audio. • Integrierter 60Ghz Sender im QuickPresent air Auftischgerät, Empfänger wird am Anzeigegerät angeschlossen. • Reichweite bei direkter Sichtverbindung bis max. 15 m. -
Seite 6: Gerätebeschreibung
2. Gerätebeschreibung 2.1 QuickPresent air / Lite (Sender): Anschlüsse und Tasten 6 7 8 Artikel Beschreibung HDMI Anschluss Kabel-Aufrollsystem, Kabel können bis zu 90 cm herausgezogen werden und arretieren in 4 Rast-Stellungen. Sensor-Taster für HDMI-Eingang Manuelle Umschaltung der 3 HDMI-Eingänge, aktiver Eingang wird blau beleuchtet;... -
Seite 7: Logo Hintergrundbeleuchtung
Hierbei wird nur die Entladung berechnet! Der tatsächliche Ladezustand wird nicht erfasst. Darum nimmt das Gerät bei jedem Ladezyklus an, der Akku sei voll und rechnet bei Nutzung die Entladung aus. * Das QuickPresent Air Lite wird ohne Akku ausgeliefert... -
Seite 8: Tasten Hintergrundbeleuchtung
(60GHz) an die HDMI-Eingänge (1) DIP 8 01 = gibt das EDID-Signal vom Wiedergabe-Monitor am HDMI-Ausgang (3) an die HDMI-Eingänge (1) 10 = vorzugsweise 1080p (Einstellung auch für 4k Display). 11 = vorzugsweise 720p * Das QuickPresent Air Lite wird ohne Akku ausgeliefert... -
Seite 9: 60 Ghz Hdmi Empfänger: Anschlüsse Und Taste
Für maximale Reichweite sollten Basiseinheit und Empfänger im gleichen Raum sein, sich gegenüberstehen und möglichst Sichtverbindung haben. Geschlossene Schränke, größere Hindernisse oder schirmende Metallgehäuse dämpfen das Signal und reduzieren die maximale Reichweite. * Das QuickPresent Air Lite wird ohne Akku ausgeliefert... -
Seite 10: Quickpresent Air - Schnellstartanleitung
Der Bildaufbau zwischen Sender und Empfänger kann zwischen 1 und 30 Sekunden (je nach Endgerät) dauern. Die 60 GHz-Antenne befindet sich im QuickPresent air unterhalb des LOGOs und ist in Richtung der Anschluss-Leiste ausgerichtet. Sender und Empfänger sollten für maximale Reichweite zueinander gerichtet sein. -
Seite 11: Verbindungsanleitung Für Mobilgeräte (Android Und Ios)
Menu „Show Play Controller“ aufrufen: Anmerkung: Wenn Sie Ihr QuickPresent air per WLAN Konfiguration in ein vorhandenes WLAN eingebettet haben, können Sie sich auch mit per LAN verbundenen Rechner im selben Netzwerk mit dieser App mit Ihrem QuickPresent air verbinden und Inhalte übertragen. -
Seite 12: Betrieb Mit Batteriestrom
4. Betrieb mit Batteriestrom* Bevor Sie QuickPresent air erstmals im Akkubetrieb verwenden, müssen Sie es an das Stromnetz anschließen und die Batterie vollständig aufladen. Ein voll aufgeladener Akku bietet bei normaler Nutzung eine Betriebszeit in voller Leistung von ungefähr 7 Stunden. -
Seite 13: Firmwareupdate Wifi Empfänger
2. Für das Update muss das QuickPresent air mit dem Internet verbunden sein. Falls dies noch nicht der Fall ist, bitte wie folgt vorgehen: a. Verbinden Sie ein WLAN Gerät mit dem WLAN des QuickPresent air und rufen im Browser die angezeigte Start-IP an (Ab Werk: 192.168.49.1). -
Seite 14: Austauschen Der Kabel Hdmi-Aufroller
Kabel korrekt an der Quelle angeschlossen ist oder ob das Problem auch an einem anderen HDMI-Kabel besteht. Falls ein Defekt oder Kabelbruch vorliegt, kann der Kabel-Aufroller ersetzt werden (Ersatzteilnummer: 628 300). 628 300 * Das QuickPresent Air Lite wird ohne Akku ausgeliefert... -
Seite 15: Technische Daten Quickpresent Air / Lite
HDMI 1.4b/2.0; HDCP 1.4 / 2.2 Übertragungsreichweite Bis 10 m innerhalb eines Raumes, bei Sichtverbindung zwischen Sender und Empfänger, Geräte gegenüberstehend. Die Antenne befindet sich im QuickPresent air unterhalb des Logos und der Hauptabstrahlwinkel ist in Richtung der Anschlüsse. Weitere Schnittstellen HDMI-OUT 1x HDMI Typ A Buchse, für kabelgebundene Übertragung zum Wiedergabe-Gerät... -
Seite 16: Auflösungen Und Bildraten, Video- Und Audioformate
1024x768 1280x768 1280x960 1280x1024 1360x768 1400x1050 1600x1200 1920x1200 3840x2160 23,96 3840x2160 3840x2161 3840x2162 29,87 3840x2163 3840x2164 3840x2165 59,9 3840x2166 4096x2160 23,97 4096x2161 4096x2162 4096x2163 29,97 4096x2164 Empfohlen Nicht empfohlen oder möglich * Das QuickPresent Air Lite wird ohne Akku ausgeliefert... - Seite 17 1680 x 1050 RGB: 8-bit only vesa (WSXGA+) 1920 x 1200 (WUXGA) RGB: 8-bit only vesa 800 x 600 (SVGA) RGB: 8-bit only vesa 848 x 480 (WVGA) RGB: 8-bit only vesa * Das QuickPresent Air Lite wird ohne Akku ausgeliefert...
- Seite 18 L, R, C, LFE,Ls, Rs, Cs Dolby TrueHD 07. Jan L, R, C, LFE,Ls, Rs, Lsr, Rsr Dolby TrueHD 05. Jan L, R, C, LFE,Ls, Rs Dolby TrueHD 06. Jan L, R, C, LFE,Ls, Rs, Cs * Das QuickPresent Air Lite wird ohne Akku ausgeliefert...
-
Seite 19: Problembehandlung
Bitte wählen Sie eine vom WHD Set Bildsignal wird erkannt (Taster blau), zwischen per WHD angeschlossenem unterstützte Bild/Ton Auflösung aber nicht übertragen. Empfänger und dem Quick Present air. (siehe Tabelle oben). Die rote LED am Empfänger blinkt. * Das QuickPresent Air Lite wird ohne Akku ausgeliefert... - Seite 20 Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: https://shop.kindermann.de/erp/KCO/avs/7/7488/7488000400/12_Zertifizierungen/CE748800040x.pdf Hiermit erklärt Kindermann GmbH, dass der Funkanlagentyp QuickPresent Air der Richtlinie 2014/53 / EU entspricht. QuickPresent Air ist nur für die Verwendung in Innenräumen bei Betrieb im 5-GHz-Band erlaubt.
