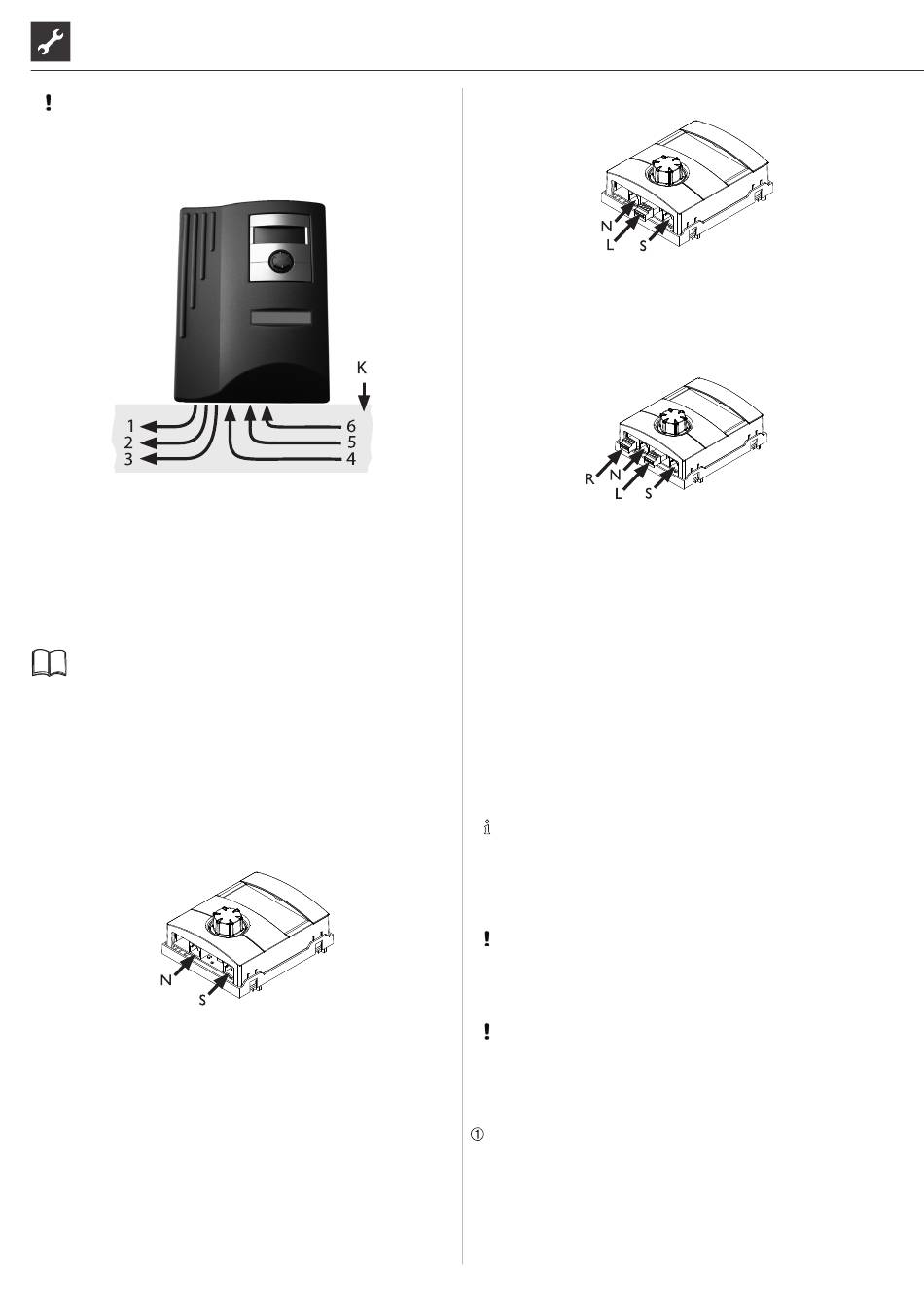

ACHTUNG
Alle
Leitungen,
Wärmepumpenregler anschliessen, außerhalb des Hei-
zungs- und Wärmepumpenreglers in einem Kabelkanal
führen (zur Zugentlastung nötig; bauseits zu stellen).
1
230 V Steuerleitung (von Buchse X1 zur Wärmepumpe)
2
Fühlerleitung (von Buchse X5 zur Wärmepumpe)
3
weitere 230 V Ausgänge (Umwälzpumpen, Mischer, ...)
4
Fühlerzuleitungen (extern)
5
weitere 230 V Eingänge (EVU-Sperre, ...)
6
1~/N/PE/230V Spannungsversorgung (zum Klemmenblock);
Kabelquerschnitt max. 2,5 mm2, interne Sicherung 6,3AT
K Kabelkanal
Installationsanweisungen hierzu in der Betriebsanleitung
Ihrer Wärmepumpe.
BEDIENTEILVARIANTEN
Je nach Wärmepumpentyp ist das im Heizungs- und Wärme-
pumpenregler integrierte Bedienteil mit folgenden Schnittstellen
ausgestattet:
TYP 1
N Netzwerk
S
Verbindung zur Steuerplatine
8
die
Sie
am
Heizungs-
TYP 2
und
N Netzwerk
L
LIN-BUS
S
Verbindung zur Steuerplatine
TYP 3
R RS485 zum Anschluss der
Raumbedieneinheit (RBE)
N Netzwerk
L
LIN-BUS zur Steuerplatine
S
nicht belegt
MONTAGE UND INSTALLATION VON FÜHLERN
AUSSENFÜHLER
Der Außenfühler ist funktionsnotwendiges Zubehör und im Liefe-
rumfang enthalten.
HINWEIS
Bei nicht installiertem oder defektem Außenfühler setzt der
Heizungs- und Wärmepumpenregler die Außentemperatur
automatisch auf -5 °C. Die Statusanzeige des Bedienteils leuch-
tet rot, der Bildschirm des Bedienteils meldet eine Störung.
ACHTUNG
Außenfühler an der Nord- oder Nord-Ost-Seite von Gebäu-
den montieren. Außenfühler darf keiner direkten Sonnen-
einstrahlung ausgesetzt sein.
ACHTUNG
Sicherstellen, dass zu keiner Zeit Wasser in das Gehäuse des
Außenfühlers eindringen kann. Nötigenfalls (beispielsweise
während der Bauphase) die Kabelverschraubung gesondert
abdichten.
Gehäuse des Außenfühlers öffnen und ≥ 2 m über dem Boden
an der Befestigungsstelle ausrichten. Kabelverschraubung
muss zum Boden weisen.
