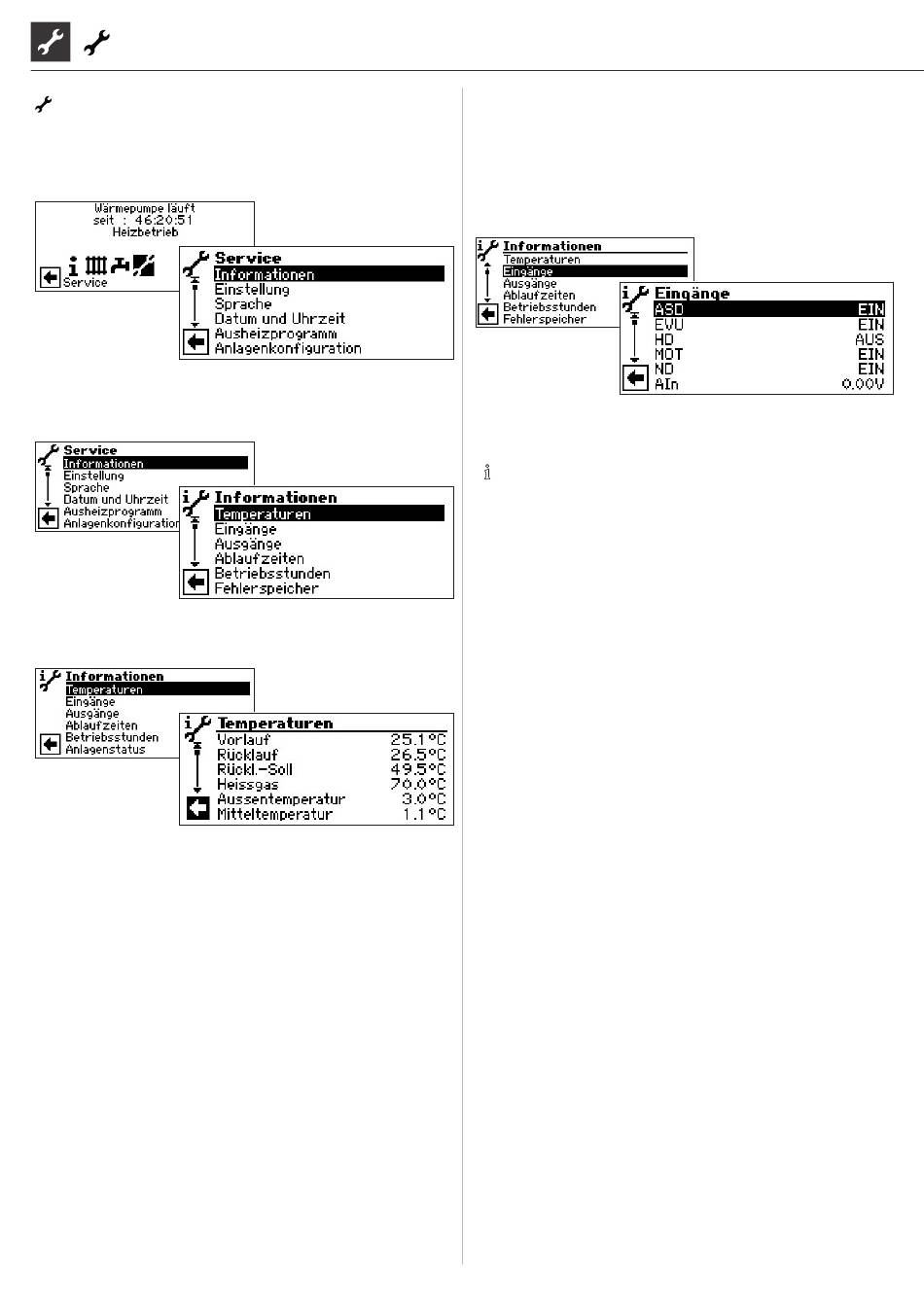

Programmbereich „Service"
PROGRAMMBEREICH AUSWÄHLEN

INFORMATIONEN ABRUFEN

TEMPERATUREN ABRUFEN

Menü ist hier unvollständig abgebildet. Weitere Menü-
punkte erscheinen durch Scrollen des Bildschirms.
Vorlauf Vorlauftemperatur Heizkreis
Rücklauf Rücklauftemperatur Heizkreis
Rückl.-Soll Rücklauf-Soll Heizkreis
RL-Extern Rücklauftemperatur im Trennspeicher.
Heißgas Heißgastemperatur
Außentemperatur Außentemperatur
Mitteltemperatur Durchschnittstemperatur Außen
über 24 h (Funktion Heizgrenze)
Trinkwarmwasser-Ist Trinkwarmwasser Ist-Temperatur
Trinkwarmwasser-Soll Trinkwarmwasser Soll-Temperatur
Wärmequelle-Ein Wärmequellen-Eintrittstemperatur
Wärmequelle-Aus Wärmequellen-Austrittstemperatur
Mischkreis1-Vorl. Mischkreis 1 Vorlauftemperatur
Mischkreis1-VL Soll Mischkreis 1 Vorlauf-Soll-Temperatur
Raumtemperaturen Wird angezeigt, falls
Raumbedieneinheit angeschlossen
16
Zusätzlich erscheinen hier – abhängig vom Gerätetyp der ange-
schlossenen Wärmepumpe – die durch Sensoren im Kältekreis
bereitgestellten Kältekreisinformationen.
EINGÄNGE ABRUFEN
HINWEIS
Das Menü gibt Aufschluss darüber, ob die Digitaleingänge
der Steuerung eingeschaltet oder ausgeschaltet sind.
ASD
WWT
EVU
HD
MOT
ND
PEX
AIn
Technische Änderungen vorbehalten | 83055300cDE – Originalbetriebsanleitung (2.0) | ait-deutschland GmbH
Menü ist hier unvollständig abgebildet. Weitere Menü-
punkte erscheinen durch Scrollen des Bildschirms.
Abtau, Soledruck, Durchfluss
Je nach Gerätetyp kann der Eingang
verschiedene Funktionen erfüllen:
Bei L/W-Geräten
Abtau-Ende-Pressostat:
EIN = Abtauung wird beendet.
Bei LWD, S/W- und W/W-Geräten mit werksseitig
angeschlossenem Durchflussschalter:
EIN = Durchfluss in Ordnung.
Bei S/W-Geräten ohne werksseitig
angeschlossenen Durchflussschalter
kann hier ein Soledruckpressostat
angeschlossen werden:
EIN = Soledruck ausreichend.
Trinkwarmwasserthermostat
EIN = Trinkwarmwasseranforderung
Sperrzeit vom EVU
AUS = Sperrzeit
Hochdruckpressostat
AUS = Druck in Ordnung
Motorschutz
EIN = Motorschutz in Ordnung
Niederdruckpressostat
EIN = Druck in Ordnung
Anschluss einer Fremdstromanode
(bei einigen Geräten möglich)
Analog Eingang
